Kulové koncovky hladké rozšíření normy DIN 319

zpět

Produkty
- Ovládací prvky | normované díly
  - Ovládací prvky
    - Kulové koncovky hladké rozšíření normy DIN 319

Popis zboží/obrázky produktu

Vyvolat/filtrovat všechno zboží

PopisMateriál:Duroplast PF 31, černý.
Pouzdro z oceli, pozinkované.Provedení: Leštěno do vysokého lesku.Montáž:Montáž provedení L: kulové koncovky se pevně narazí lehkým úderem kladiva. Používejte, prosím, jen kladívka z pryže resp. z plastu, a to do hmotnosti 200 g!

U provedení K0159.21604 je pouzdro z mosazi.
U provedení K0159.23008, K0159.23508 a

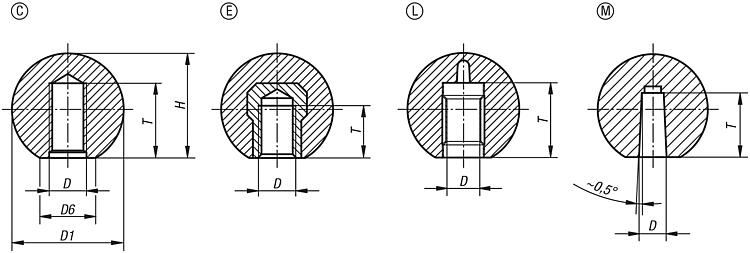

K0159.24008 je pouzdro z oceli, potaženo mědí.Tolerance vřetene:Kulové koncovky se svěracím pouzdrem lze nastrčit na standardní tyče s tolerancí h9. Společně s koncovkou dodané svěrací pouzdro zajišťuje pevné a bezpečné držení.Odkaz na výkres:

Provedení C: se závitem v umělé hmotě
Provedení E: se závitovým pouzdrem
Provedení L: se svěrným pouzdrem
Provedení M: s kuželovým otvorem

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K0159 Kulové koncovky hladké rozšíření normy DIN 319

147 kB

Výkresy (celkový přehled)

Kulové knoflíky, hladké DIN 319 rozšířené provedení C, se závitem z lisovaného plastu

více informací

Výkresy

Kulové knoflíky, hladké DIN 319 rozšířené provedení C, se závitem z lisovaného plastu

Výběr/filtr zboží

Objednací číslo	Provedení	Barva základního tělesa	D	D1	D6	H	T	Cena
K0159.11604	C	černá	M4	16	8	15	9	0,41 €
K0159.11605	C	černá	M5	16	8	15	11	0,41 €
K0159.11606	C	černá	M6	16	8	15	12	0,44 €
K0159.12005	C	černá	M5	20	12	18	11	0,42 €
K0159.12006	C	černá	M6	20	12	18	14	0,42 €
K0159.12506	C	černá	M6	25	15	22,5	15	0,52 €
K0159.12508	C	černá	M8	25	15	22,5	17	0,52 €
K0159.13008	C	černá	M8	30	15	28	19	0,85 €
K0159.13208	C	černá	M8	32	18	29	17	0,64 €
K0159.13210	C	černá	M10	32	18	29	22	0,64 €
K0159.13508	C	černá	M8	36	16	34	17	0,96 €
K0159.13510	C	černá	M10	36	16	34	23	0,96 €
K0159.14008	C	černá	M8	40	22	37	17	1,11 €
K0159.14010	C	černá	M10	40	22	37	23	1,11 €
K0159.14012	C	černá	M12	40	22	37	26	1,11 €
K0159.14510	C	černá	M10	45	17	43	22	1,50 €
K0159.14512	C	černá	M12	45	17	43	27	1,50 €
K0159.15010	C	černá	M10	50	29	46	23	1,74 €
K0159.15012	C	černá	M12	50	29	46	25	1,74 €
K0159.116041	C	červená	M4	16	8	15	6	0,54 €
K0159.116051	C	červená	M5	16	8	15	7,5	0,54 €
K0159.120051	C	červená	M5	20	12	18	7,5	0,59 €
K0159.120061	C	červená	M6	20	12	18	9	0,59 €
K0159.125061	C	červená	M6	25	15	23	9	0,66 €
K0159.125081	C	červená	M8	25	15	23	12	0,66 €
K0159.130081	C	červená	M8	30	16	28	12	1,09 €
K0159.132081	C	červená	M8	32	18	29	12	0,96 €
K0159.140081	C	červená	M8	40	20	37,5	12	1,57 €
K0159.135101	C	červená	M10	36	17	33	15	1,34 €
K0159.140101	C	červená	M10	40	20	37,5	15	1,57 €
K0159.150101	C	červená	M10	50	22	48	15	2,44 €
K0159.150121	C	červená	M12	50	28	48	18	2,44 €

Kulové knoflíky hladké DIN 319 rozšířené provedení E, s pouzdrem se závitem

více informací

Výkresy

Kulové knoflíky hladké DIN 319 rozšířené provedení E, s pouzdrem se závitem

Výběr/filtr zboží

Objednací číslo	Provedení	Barva základního tělesa	Materiál komponenty	D	D1	D6	H	T	Cena
K0159.21604	E	černá	mosaz	M4	16	8	15	10	0,53 €
K0159.22005	E	černá	Mosaz	M5	20	12	18	12	0,57 €
K0159.22006	E	černá	ocel	M6	20	12	18	15	0,57 €
K0159.22506	E	černá	ocel	M6	25	15	22,5	15	0,66 €
K0159.22508	E	černá	ocel	M8	25	15	22,5	18	0,72 €
K0159.23008	E	černá	Mosaz	M8	30	15	28	15	1,11 €
K0159.23208	E	černá	ocel	M8	32	18	29	18	1,27 €
K0159.23210	E	černá	ocel	M10	32	18	29	18	1,28 €
K0159.23508	E	černá	ocel	M8	36	16	34	18	1,25 €
K0159.23510	E	černá	ocel	M10	36	16	34	23	1,30 €
K0159.24008	E	černá	ocel	M8	40	22	37	18	1,53 €
K0159.24010	E	černá	ocel	M10	40	22	37	23	1,61 €
K0159.24012	E	černá	ocel	M12	40	22	37	25	1,82 €
K0159.24510	E	černá	ocel	M10	45	17	43	23	2,05 €
K0159.24512	E	černá	ocel	M12	45	17	43	25	2,10 €
K0159.25010	E	černá	ocel	M10	50	29	46	23	2,50 €
K0159.25012	E	černá	ocel	M12	50	29	46	25	2,56 €
K0159.220051	E	červená	ocel	M5	20	12	18	7,5	0,73 €
K0159.225061	E	červená	ocel	M6	25	15	23	9	0,88 €
K0159.230081	E	červená	ocel	M8	30	16	28	12	1,57 €
K0159.235101	E	červená	ocel	M10	36	17	33	14	1,95 €
K0159.240101	E	červená	ocel	M10	40	20	37,5	15	2,24 €
K0159.240121	E	červená	ocel	M12	40	20	37,5	18	2,55 €
K0159.250121	E	červená	ocel	M12	50	28	48	18	3,59 €

Kulové knoflíky hladké DIN 319 rozšířené provedení L, s upínacím pouzdrem

více informací

Výkresy

Kulové knoflíky hladké DIN 319 rozšířené provedení L, s upínacím pouzdrem

Výběr/filtr zboží

Objednací číslo	Provedení	Barva základního tělesa	D	D1	D6	H	T	Cena
K0159.42005	L	černá	5	20	12	18	13	1,53 €
K0159.42506	L	černá	6	25	15	23	16	1,43 €
K0159.42508	L	černá	8	25	15	23	15	1,43 €
K0159.43208	L	černá	8	32	18	29	15	1,75 €
K0159.43210	L	černá	10	32	18	29	20	1,75 €
K0159.44010	L	černá	10	40	20	37,5	20	2,39 €
K0159.44012	L	černá	12	40	20	37,5	23	2,39 €
K0159.45012	L	černá	12	50	28	48	20	3,73 €

Kulové knoflíky hladké DIN 319 rozšířené provedení M, s kónickým otvorem

více informací

Výkresy

Kulové knoflíky hladké DIN 319 rozšířené provedení M, s kónickým otvorem

Výběr/filtr zboží

Objednací číslo	Provedení	Barva základního tělesa	D	D1	D6	H	T	Cena
K0159.31604	M	černá	4	16	8	15	10	0,42 €
K0159.32005	M	černá	5	20	12	18	11	0,44 €
K0159.32506	M	černá	6	25	15	22,5	14	0,57 €
K0159.32508	M	černá	8	25	15	22,5	14	0,57 €
K0159.33208	M	černá	8	32	18	29	14	0,78 €
K0159.33210	M	černá	10	32	18	29	14	0,78 €
K0159.34010	M	černá	10	40	22	37	19	1,24 €
K0159.34012	M	černá	12	40	22	37	19	1,24 €
K0159.35012	M	černá	12	50	29	46	21	2,06 €
