Popis zboží/obrázky produktu

Vyvolat/filtrovat všechno zboží

PopisMateriál:Duroplast PF 31, černý.
Předsazené pouzdro ocel.
Pouzdro resp. závitový čep ocel, pozinkované.Provedení: Leštěno do vysokého lesku.Odkaz na výkres:

Provedení E: předsazené ocelové pouzdro
Provedení G: slepý otvor
Provedení K: pouzdro se závitem
Provedení L: vnější závit

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K0148 Křížové ovládací matice a šrouby podle DIN 6335

225 kB

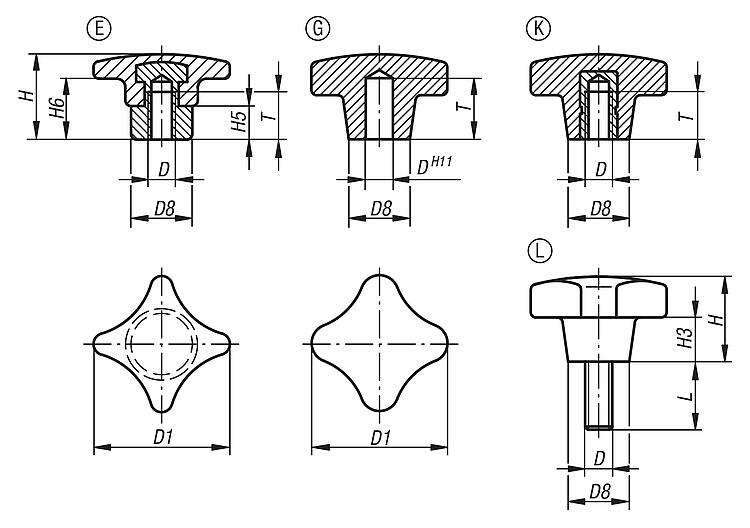

Výkresy (celkový přehled)

Křížové úchyty podobné DIN 6335, provedení E s předsazeným ocelovým pouzdrem

více informací

Výkresy

Křížové úchyty podobné DIN 6335, provedení E s předsazeným ocelovým pouzdrem

Výběr/filtr zboží

Objednací číslo	Provedení	D	D1	D8	H	H5	H6	T	Cena
K0148.306	E	M6	32	12	23	9	12	12	2,21 €
K0148.308	E	M8	40	14	26	10	13	15	2,39 €
K0148.310	E	M10	50	18	32	12	18	18	3,07 €
K0148.312	E	M12	63	20	40	14	23	22	4,36 €
K0148.316	E	M16	80	25	50	17	28	28	6,74 €

Křížové úchyty podobné DIN 6335, provedení G, se slepým otvorem

více informací

Výkresy

Křížové úchyty podobné DIN 6335, provedení G, se slepým otvorem

Výběr/filtr zboží

Objednací číslo	Provedení	D	D1	D8	H	H3	T	Cena
K0148.405	G	5	25	12	16	8	12	0,41 €
K0148.406	G	6	32	14	20	10	15	0,53 €
K0148.408	G	8	40	18	25	13	18	0,89 €
K0148.410	G	10	50	22	32	20	21	1,03 €
K0148.412	G	12	63	26	40	25	25	1,67 €

Křížové úchyty podobné DIN 6335, provedení K, s pouzdrem se závitem

více informací

Výkresy

Křížové úchyty podobné DIN 6335, provedení K, s pouzdrem se závitem

Výběr/filtr zboží

Objednací číslo	Provedení	D	D1	D8	H	H3	T	Cena
K0148.205	K	M5	25	12	15	6,5	10,5	0,53 €
K0148.206	K	M6	32	14	20	10	16	0,58 €
K0148.208	K	M8	40	18	26	15	18	0,85 €
K0148.210	K	M10	50	22	33	20	25	1,09 €
K0148.212	K	M12	63	26	40	23	27	1,89 €
K0148.216	K	M16	80	36	50	30	33	5,14 €

Křížové úchyty podobné DIN 6335, provedení L, s vnějším závitem

více informací

Výkresy

Křížové úchyty podobné DIN 6335, provedení L, s vnějším závitem

Výběr/filtr zboží

Objednací číslo	Provedení	D	D1	D8	H	H3	L	Cena
K0148.505X15	L	M5	25	12	15	6,5	15	0,64 €
K0148.505X20	L	M5	25	12	15	6,5	20	0,64 €
K0148.505X25	L	M5	25	12	15	6,5	25	0,66 €
K0148.505X30	L	M5	25	12	15	6,5	30	0,68 €
K0148.505X40	L	M5	25	12	16	6,5	40	0,75 €
K0148.505X50	L	M5	25	12	16	6,5	50	0,76 €
K0148.506X15	L	M6	32	14	20	10	15	0,68 €
K0148.506X20	L	M6	32	14	20	10	20	0,69 €
K0148.506X25	L	M6	32	14	20	10	25	0,75 €
K0148.506X30	L	M6	32	14	20	10	30	0,75 €
K0148.506X40	L	M6	32	14	20	10	40	0,80 €
K0148.506X50	L	M6	32	14	20	10	50	0,85 €
K0148.508X20	L	M8	40	18	26	13	20	0,92 €
K0148.508X25	L	M8	40	18	26	13	25	0,94 €
K0148.508X30	L	M8	40	18	26	13	30	0,95 €
K0148.508X35	L	M8	40	18	26	13	35	1,05 €
K0148.508X40	L	M8	40	18	26	13	40	1,07 €
K0148.508X45	L	M8	40	18	26	13	45	1,14 €
K0148.508X50	L	M8	40	18	26	13	50	1,27 €
K0148.510X20	L	M10	50	22	33	20	20	1,24 €
K0148.510X25	L	M10	50	22	33	20	25	1,28 €
K0148.510X30	L	M10	50	22	33	20	30	1,35 €
K0148.510X35	L	M10	50	22	33	20	35	1,40 €
K0148.510X40	L	M10	50	22	33	20	40	1,47 €
K0148.510X45	L	M10	50	22	33	20	45	1,55 €
K0148.510X50	L	M10	50	22	33	20	50	1,64 €
K0148.512X20	L	M12	63	27	40	25	20	1,96 €
K0148.512X30	L	M12	63	27	40	25	30	2,05 €
K0148.512X40	L	M12	63	27	40	25	40	2,15 €
K0148.512X50	L	M12	63	27	40	25	50	2,29 €
K0148.512X60	L	M12	63	27	40	25	60	2,42 €
