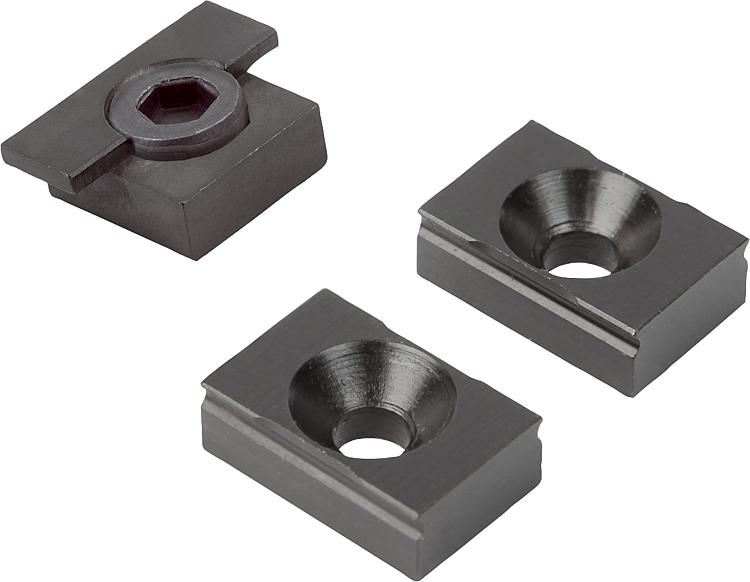

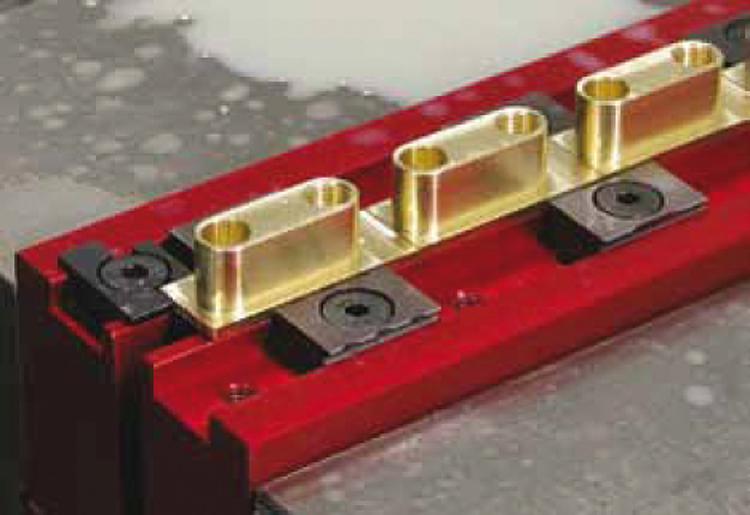

PopisMateriál:Ocel.Provedení: kaleno (52 +2 HRC) a brunýrováno.Upozornění:Upínací příchytky jsou určeny pro montáž do upínacích čelistí strojních svěráků. Pro montáž postačí drážka se závitovými otvory. Ostré hrany upínacích příchytek se vtisknou do obrobku a zabraňují bočním a horizontálním pohybům.
– Tvarové upnutí umožňuje dosažení vysokých řezných hodnot. – Nízká upínací výška 1,5 mm (šetří materiálové náklady). – Obrys příchytek vytváří lehký přítlak.

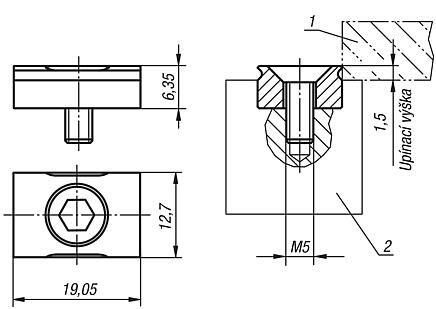

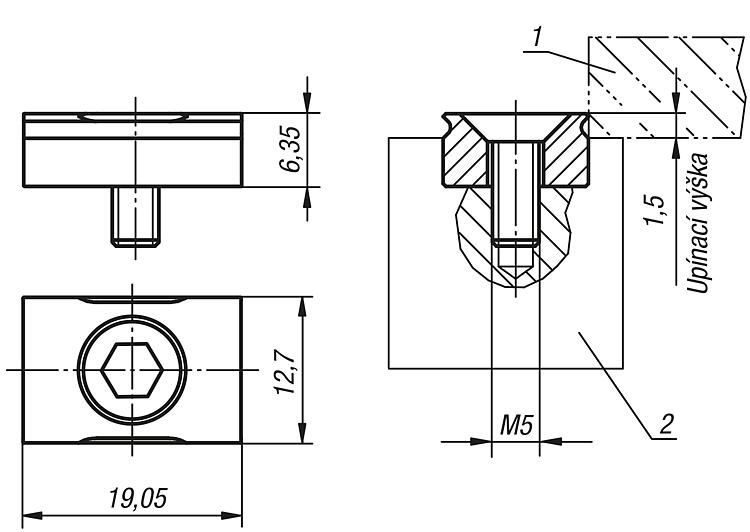

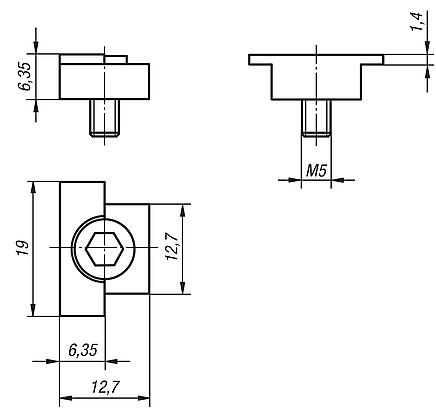

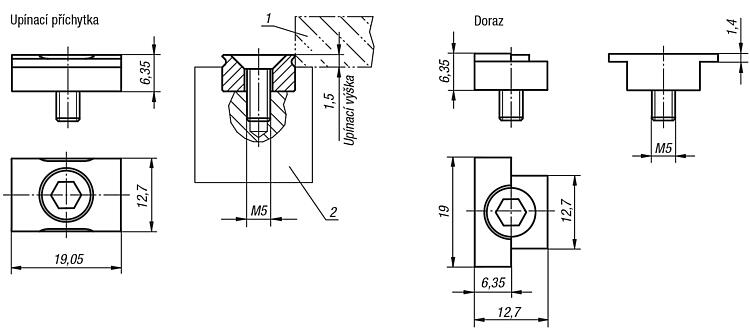

Jako příslušenství je k dispozici vhodný doraz.Odkaz na výkres:
1) Obrobek 2) Upínací čelist
Zvláštnost:
StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
