Popis zboží/obrázky produktu

PopisMateriál:Excentrický šroub z legované oceli.
Svěrací podložka z oceli.Provedení: Excentrický šroub brynýrovaný.
Svěrací podložka brynýrovaná.Upozornění:Upínací excentr má válcovitý kotouč, který může být frézován a přizpůsoben tvaru upínaného kusu. Tím vznikne tvarový styk pro zakulacené, konturované nebo nepravidelné pracovní kusy. Plochá hrana kotouče má stejnou vzdálenost od středu šroubu jako má upínací excentr K0026 a proto jsou upínací kotouče vzájemně zaměnitelné.

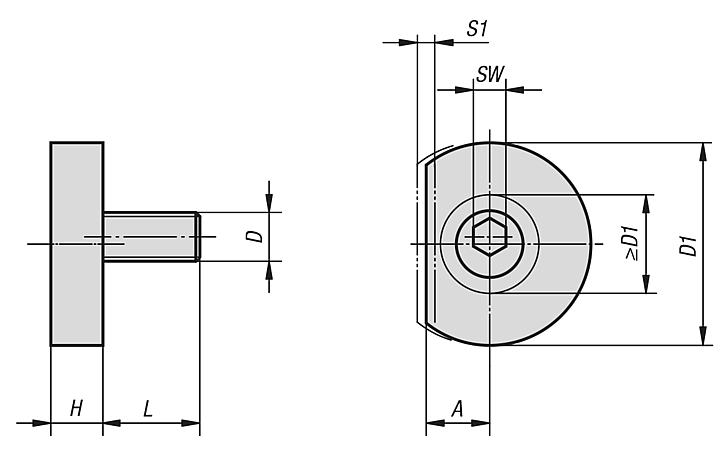

"A" = vzdálenost obrobku ke středu závitu (upínací šroub).
"D1 min." = rozměr, který je k dispozici pro vyfrézování kontury.Na vyžádání:Náhradní excentrický šroub.

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K0022 Upínací excentr s tvarovým stykem

165 kB

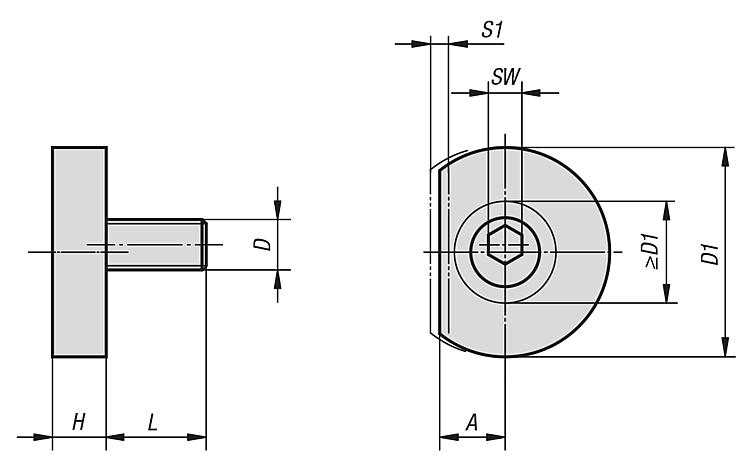

Výkresy

Výběr/filtr zboží

Objednací číslo	A	D	D1	D1 min.	H	L	SW	S1 (upínací dráha)	Upínací síla (kN)	Příslušenství KIPP	Cena
K0022.06	7,8	M6	24,9	12,1	6,4	11,9	4	1,01	3,3	K1969.0612	30,70 €
K0022.10	10,2	M10	31,2	17,2	8,9	18	7	1,52	8,9	K1969.1020	34,05 €
K0022.12	12,7	M12	37,6	22,4	11,4	22,9	8	2,03	17,8	K1969.1225	41,72 €
K0022.16	15	M16	43,9	26,1	14	28,6	12	2,54	26,7	K1969.1630	51,05 €
