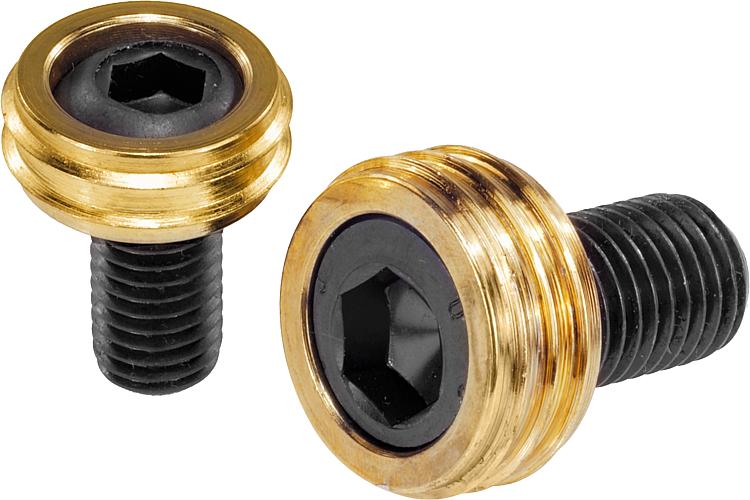

Popis zboží/obrázky produktu

PopisMateriál:Kotouč s rýhováním z oceli k zušlechtění.
Rýhovaný kroužek, kalený a eloxovaný.Provedení: Excentrický šroub kaleno na 10.9 a brynýrováno.
Kotouč s rýhováním kaleno a eloxováno.Upozornění:Tvrzený kotouč se zářezy je vhodný pro upínání polotovarů (odřezky, odlitky a výkovky).
Nejsou určeny k upínání tvrzeného materiálu při uvedeném krouticím momentu.

Pro upínání se doporučuje otáčení ve směru hodinových ručiček. Vnitřní šestihran šroubu by měl být po utažení vpravo. (Zašroubujte excentrický šroub až na doraz a poté jej otočte o jednu otáčku zpět).

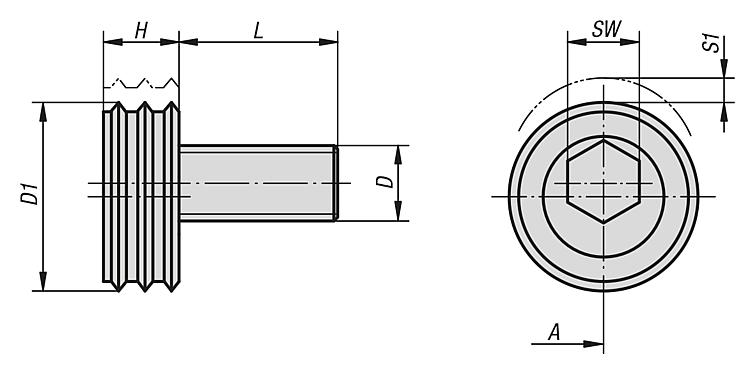

"A" = vzdálenost od obrobku ke středu závitu (upínací šroub).Na vyžádání:Náhradní šrouby pro upínací excentrické šrouby K1969.Upínací síla:Excentrické upínací šrouby s rýhovanými kroužkyPrincip funkce:Postup upínání:
1. Našroubujte excentrický šroub až na doraz.
2. Potom otočte excentrický šroub o jednu otáčku zpět.
3. Vložte obrobek.
4. Chcete-li obrobek upnout, otočte excentrickým šroubem ve směru hodinových ručiček.
(Vnitřní šestihran excentrického šroubu by měl být po utažení vpravo).

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
