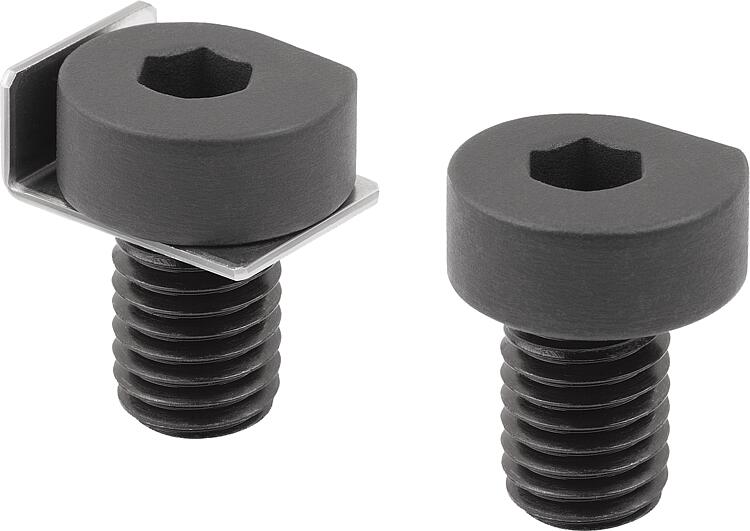

K2048Upínací excentr z oceli |
zpět |
|
|

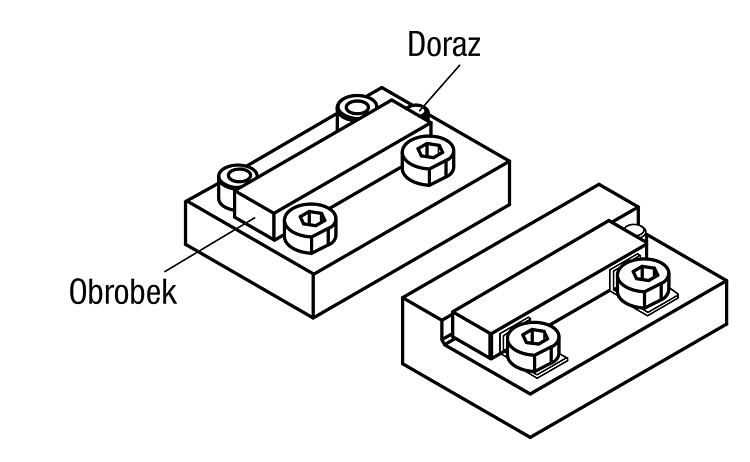

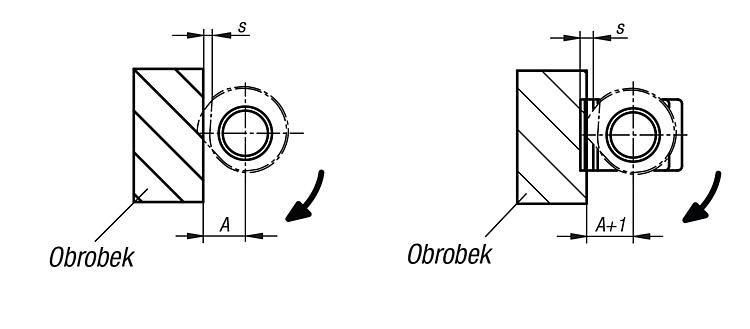

PopisMateriál:Zušlechtěná ocel.Provedení: Brynýrováno.Upozornění:Rozměr A se vztahuje na vzdálenost od obrobku ke středu závitu (upínací šroub).

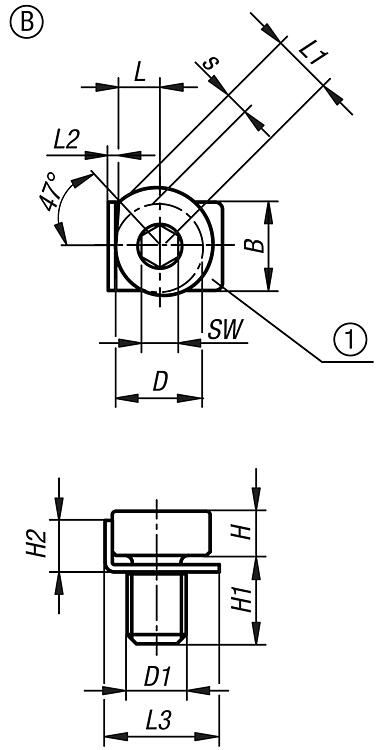

Aby se minimalizovalo poškrábání obrobku, doporučujeme použít provedení B s upínacím plechem.Přednosti:- Kompaktní design
- Rychlé a jednoduché upínání konstrukčních dílůPříslušenství:Upínací plech K2050.Odkaz na výkres: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

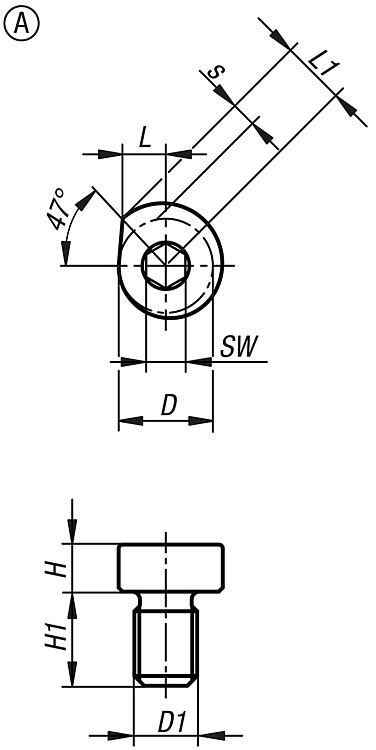

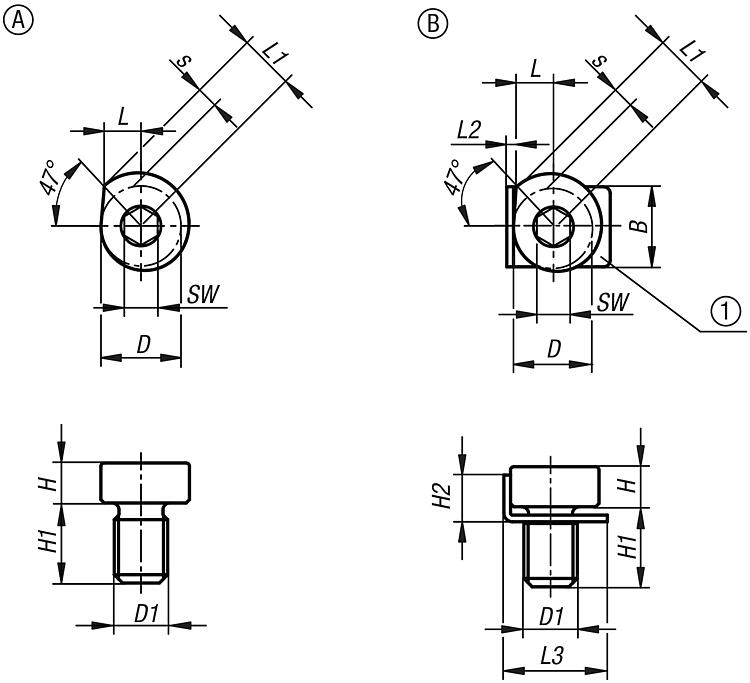

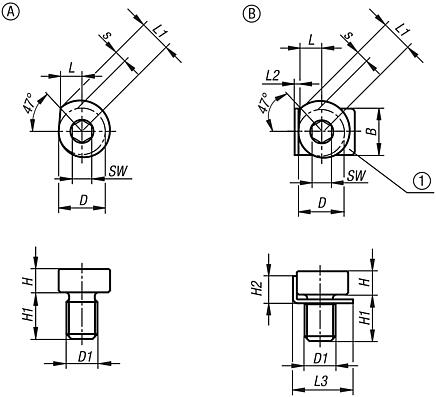

Výkresy (celkový přehled) |
| Objednací číslo | Provedení | Typ provedení | A | D | D1 | H | H1 | L | L1 | Zdvih
S | SW | Upínací
síla
(kN) | Utahovací
moment
max. Nm | CAD | Přís. | Cena | Objednat |
|---|
| K2048.060 | A | - | 5,9 | 10 | M6 | 5 | 9 | 5 | 6,8 | 1,8 | 4 | 2,2 | 7,4 |  | | 15,86 € | | | K2048.080 | A | - | 7,1 | 12 | M8 | 6 | 12 | 6 | 8,2 | 2,2 | 5 | 4,7 | 18 | | | 16,99 € | | | K2048.100 | A | - | 8,3 | 14 | M10 | 7 | 15 | 7 | 9,5 | 2,5 | 6 | 7,9 | 35 | | | 17,82 € | | | K2048.120 | A | - | 9,5 | 16 | M12 | 8 | 18 | 8 | 10,9 | 2,9 | 8 | 14 | 60 | | | 18,66 € | |
|
| Objednací číslo | Provedení | Typ provedení | A | B | D | D1 | H | H1 | H2 | L | L1 | L2 | L3 | Zdvih
S | SW | Upínací
síla
(kN) | Utahovací
moment
max. Nm | CAD | Přís. | Cena | Objednat |
|---|
| K2048.061 | B | - | 5,9 | 10 | 10 | M6 | 5 | 9 | 6 | 5 | 6,8 | 1 | 13 | 1,8 | 4 | 2,2 | 7,4 | | | 22,89 € | | | K2048.081 | B | - | 7,1 | 12 | 12 | M8 | 6 | 12 | 7 | 6 | 8,2 | 1 | 15,5 | 2,2 | 5 | 4,7 | 18 | | | 24,53 € | | | K2048.101 | B | - | 8,3 | 14 | 14 | M10 | 7 | 15 | 8 | 7 | 9,5 | 1 | 18 | 2,5 | 6 | 7,9 | 35 | | | 25,44 € | | | K2048.121 | B | - | 9,5 | 16 | 16 | M12 | 8 | 18 | 9 | 8 | 10,9 | 1 | 20 | 2,9 | 8 | 14 | 60 | | | 26,28 € | |
|
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
