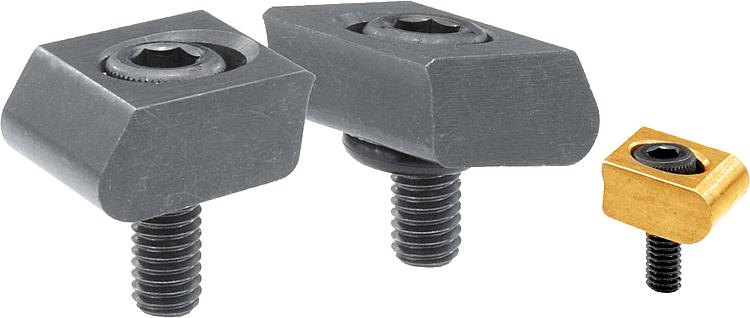

Popis zboží/obrázky produktu

PopisMateriál:Svěrací podložka z oceli nebo z mosazi.Provedení: Vytvrzená ocel.Upozornění:Značná úspora místa při upnutí.
Při stranovém upínání se nepoškodí hrany.

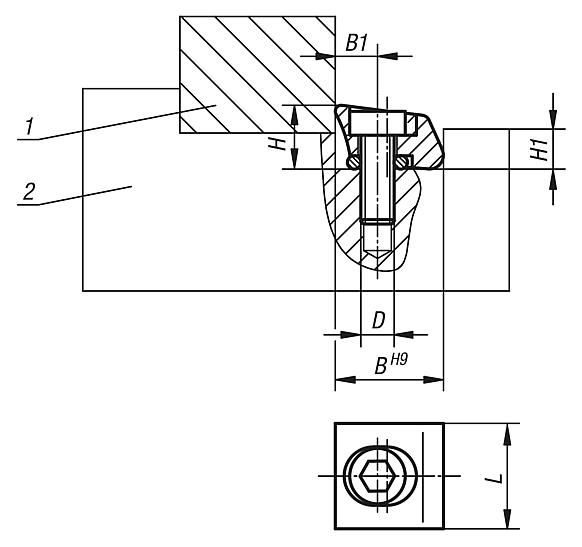

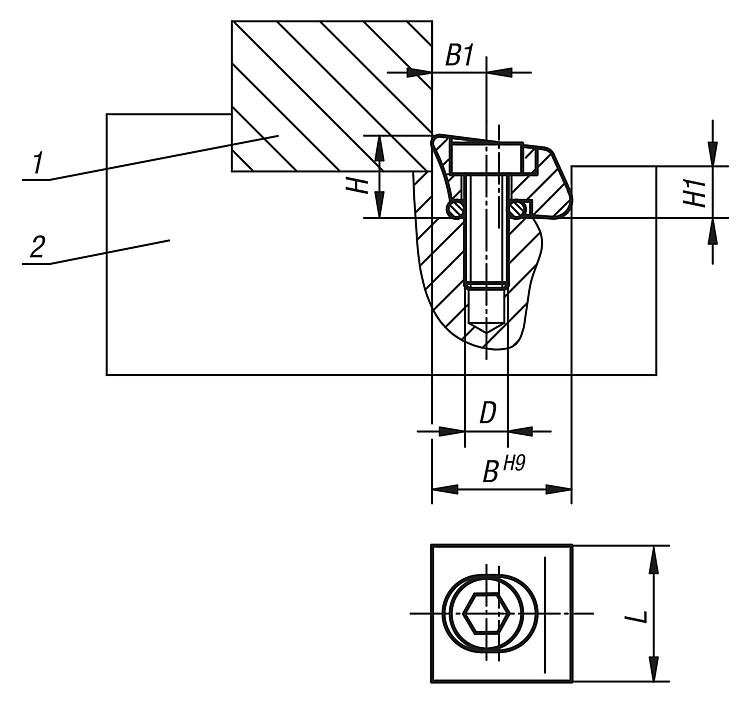

Efekt přitlačení.Odkaz na výkres:

1) Obrobek
2) Přípravek

Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K0030 Upínací svorky

148 kB

Výkresy

Výběr/filtr zboží

Objednací číslo	Provedení	Materiál základní těleso	D	B	B1	H	H1	L	Svěrná dráha	Svěrná síla kN	Utahovací moment max. Nm	Cena
K0030.110	s ostrou hranou	ocel	M2,5X8	9,5	3,8	6	3,6	9,5	0,15	2,8	1,8	26,54 €
K0030.113	s ostrou hranou	ocel	M4X12	12,7	5,1	8	4,8	13	0,4	6,6	5,6	27,71 €
K0030.119	s ostrou hranou	ocel	M6X16	19,05	7,6	11,5	7,2	19	0,6	16	22,5	35,55 €
K0030.210	s tupou hlavou	ocel	M2,5X8	9,5	3,8	6	3,6	9,5	0,15	2,8	1,8	26,38 €
K0030.213	s tupou hlavou	ocel	M4X12	12,7	5,1	8	4,8	13	0,4	6,6	5,6	27,38 €
K0030.219	s tupou hlavou	ocel	M6X16	19,05	7,6	11,5	7,2	19	0,6	16	22,5	32,48 €
K0030.310	s tupou hlavou	mosaz	M2,5X8	9,5	3,8	6	3,6	9,5	0,15	0,9	0,56	27,51 €
K0030.313	s tupou hlavou	mosaz	M4X12	12,7	5,1	8	4,8	13	0,4	1,8	2,8	28,53 €
K0030.319	s tupou hlavou	mosaz	M6X16	19,05	7,6	11,5	7,2	19	0,6	4,2	5,6	33,07 €
