        Přítlačný upínač

Popis zboží/obrázky produktu

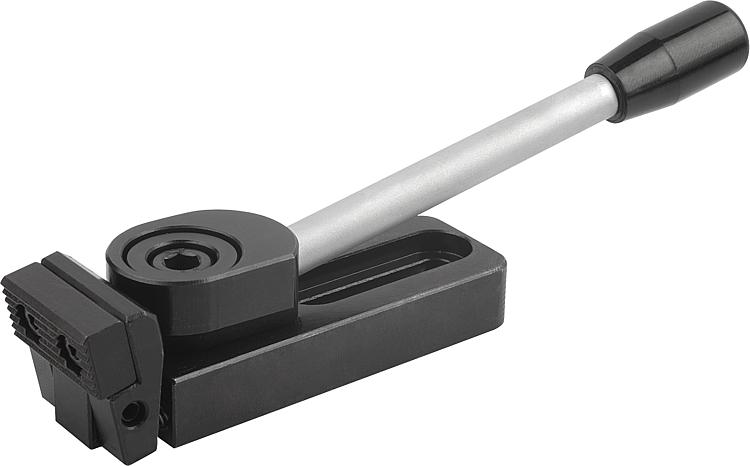

PopisMateriál:Ocel.Provedení: Cementováno a brynýrováno.Upozornění:Přítlačný upínač je rychloupínací prvek, pomocí něhož jsou obrobky přitlačeny výklopnými čelistmi pomocí spirálového excentru současně k pevným dorazům i k podložce.
Přítlačný upínač lze pomocí dorazového šroubu a středícího pouzdra (viz obrázek) polohovat a upínat na modulární rastrové desky.
Provedení K0034.006010, K0034.006015, K0034.006030 a K0034.006035 mají 2 oválné vložky z tvrzeného kovu.Upínací síla:K0034.006... = 3800 N
K0034.010... = 7200 N

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K0034_A Přítlačný upínač, provedení A

147 kB

Výkresy

Výběr/filtr zboží

Objednací číslo	Provedení	Provedení 1	A	B	D	D1	E	E1	E2	E3	H	H1	K	K1	L	L1	L2	R	F= Upínací síla N	Cena
K0034.006005	A	pravé	78	25	12	6,2	11	12	8	4	25	45	4	26	46,5	22	20	110	3800	143,47 €
K0034.010005	A	pravé	121,5	40	18	10,2	18	20	13	7	40	74	6	42	71	35	31,5	143	7200	205,23 €
K0034.006025	A	levé	78	25	12	6,2	11	12	8	4	25	45	4	26	46,5	22	20	110	3800	143,47 €
K0034.010025	A	levé	121,5	40	18	10,2	18	20	13	7	40	74	6	42	71	35	31,5	143	7200	205,23 €
