Upínací prvek s gripovou vložkou pro stahovací upínací systém
Popis zboží/obrázky produktu

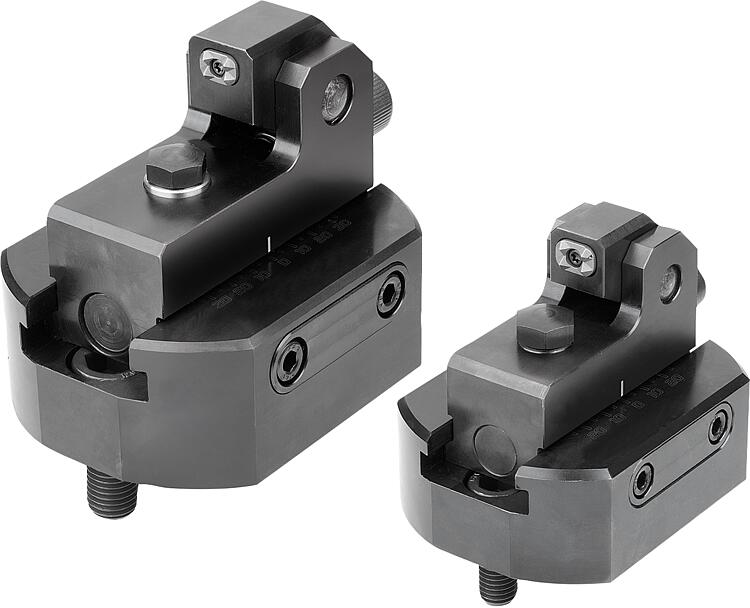

PopisPopis výrobku:Upínací prvek s gripovou vložkou a stahovacím účinkem pro přímé upínání před obráběním a pro obrábění polotovarů.Materiál:Ocel.Provedení: Základní těleso, brynýrované. Gripová vložka, tvrzená.Upozornění:Díky mimořádně stabilní konstrukci, vysokým upínacím silám a kompaktní konstrukci je upínací prvek se stahovacím efektem vhodný pro přímé upínání před obráběním (OP10) s 5osým modulárním upínacím systémem i pro upínání neobrobených dílů jakýchkoli desek a jiných obrobků.

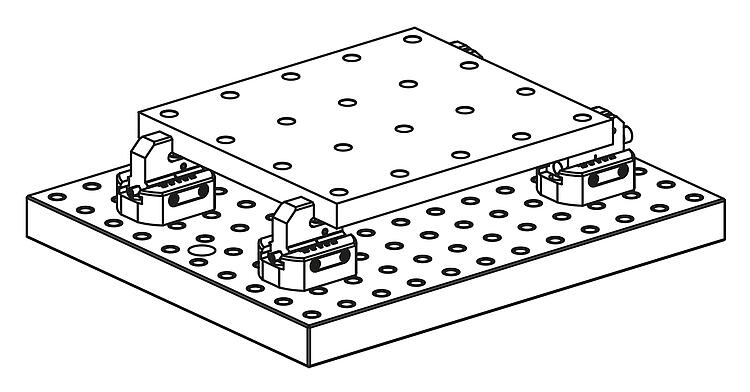

Díky dvěma velikostem systému a plynulé posuvnosti upínacího systému lze upnout obrobek libovolné velikosti.

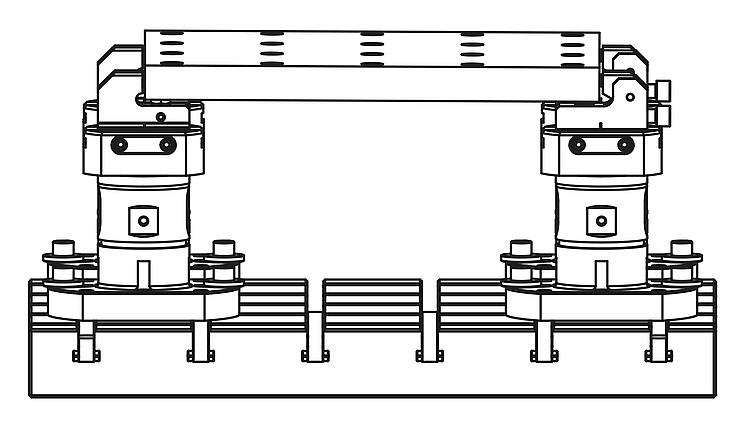

Upínací výšku obrobku lze flexibilně nastavit pomocí různých polohovacích nožek a jemného nastavení.

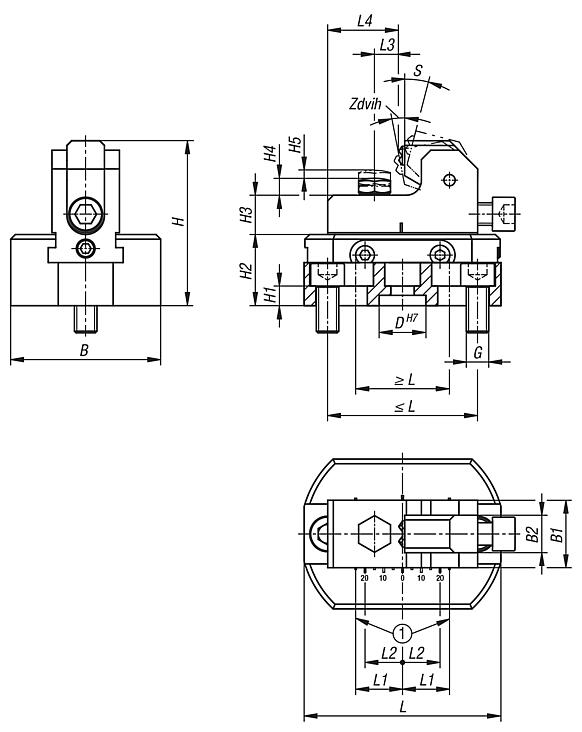

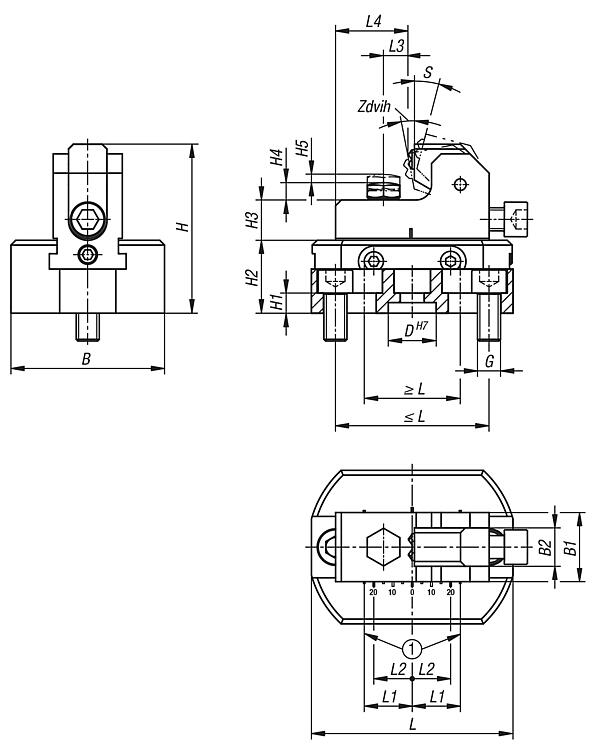

Rozhraní pro rastrové desky (rozměr roštu 40/50) a pro upínací systém nulového bodu UNILOCK jsou součástí standardní výbavy.Přednosti:- Efekt přitažení. - Horizontální přestavení. - Možnost různých výšek podepření obrobku. - Integrované jemné nastavení upínací výšky. Příslušenství:- Ustavovací nožky K0298. - Deska adaptéru pro stahovací upínací systém K2199. - Adaptační kroužky K2200.Rozsah dodávky1 kus upínací prvek s gripovou vložkou. 1 ks ustavovací nožka K0298.2081.Odkaz na výkres:
1) Pozor: Nebezpečí deformace! V této oblasti nesmí být namontováno žádné chapadlo!
Zvláštnost:
StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
