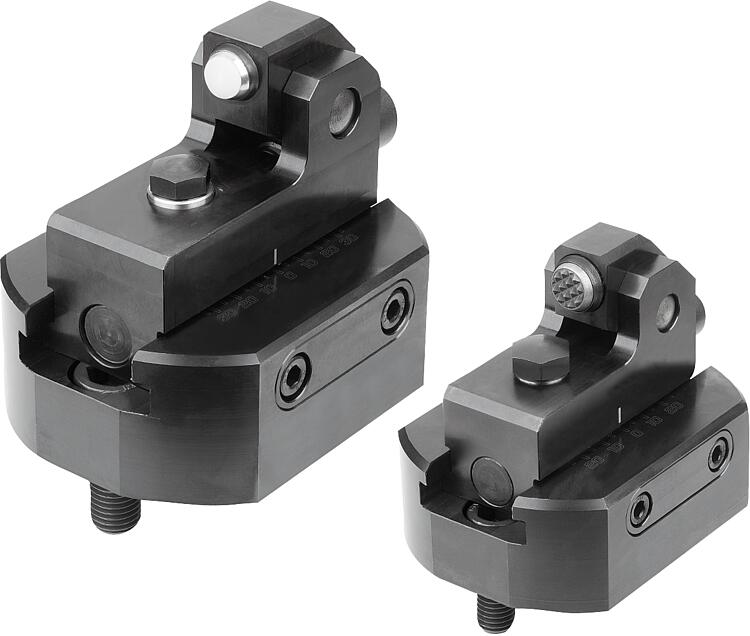

Upínací prvek s otočnou vložkou pro stahovací upínací systém

zpět

Produkty
- Ovládací prvky | normované díly
  - Upínací nářadí
    - Přítlačný upínač
      - Upínací prvek s otočnou vložkou pro stahovací upínací systém

Popis zboží/obrázky produktu

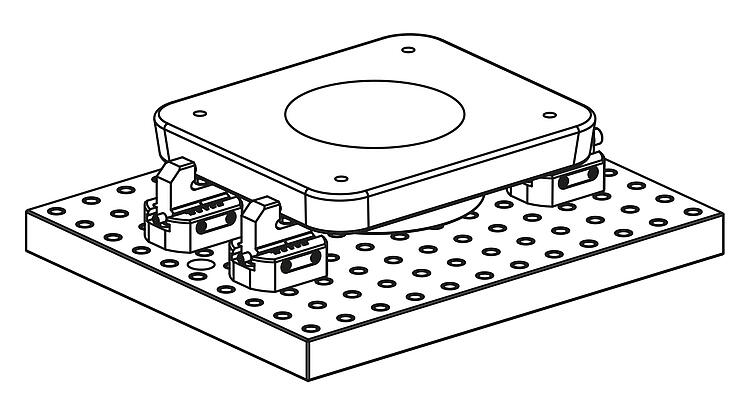

PopisPopis výrobku:Upínací prvek s otočnou vložkou a stahovacím účinkem pro přímé upínání před obráběním a pro obrábění polotovarů.Materiál:Ocel.Provedení: Základní těleso brynýrováno.Upozornění:Díky mimořádně stabilní konstrukci, vysokým upínacím silám a kompaktní konstrukci je upínací prvek se stahovacím efektem vhodný pro přímé upínání před obráběním (OP10) s 5osým modulárním upínacím systémem i pro upínání neobrobených dílů jakýchkoli desek a jiných obrobků.

Místo upnutí se přizpůsobuje geometrii obrobku díky integrovaným výkyvným podpěrám. To znamená, že lze rychle a bezpečně upnout i šikmé obrobky.

Různá provedení výkyvných podpěr pokrývají širokou paletu aplikací.

Díky dvěma velikostem systému a plynulé posuvnosti upínacího systému lze upnout obrobek libovolné velikosti.

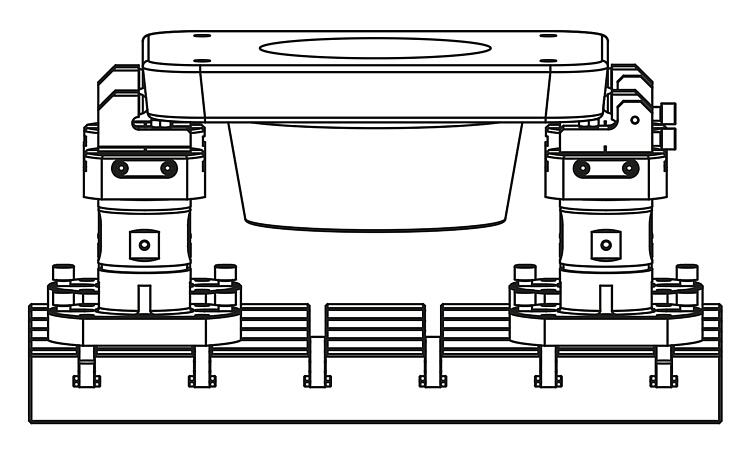

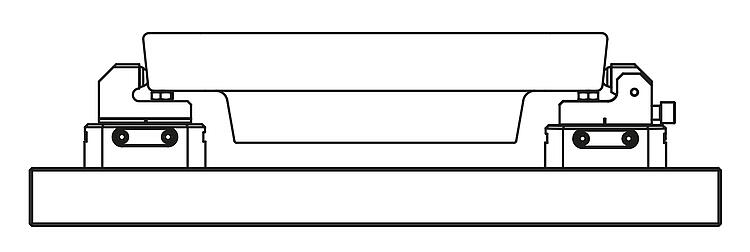

Upínací výšku obrobku lze flexibilně nastavit pomocí různých polohovacích nožek a jemného nastavení.

Rozhraní pro rastrové desky (rozměr roštu 40/50) a pro upínací systém nulového bodu UNILOCK jsou součástí standardní výbavy.Přednosti:- Efekt přitažení.
- Upínání šikmých geometrií obrobků.
- Horizontální přestavení.
- Možnost různých výšek podepření obrobku.
- Integrované jemné nastavení upínací výšky. Příslušenství:- Ustavovací nožky K0298.
- Deska adaptéru pro stahovací upínací systém K2199.
- Adaptační kroužky K2200.Rozsah dodávky1 ks upínací prvek s otočnou vložkou.

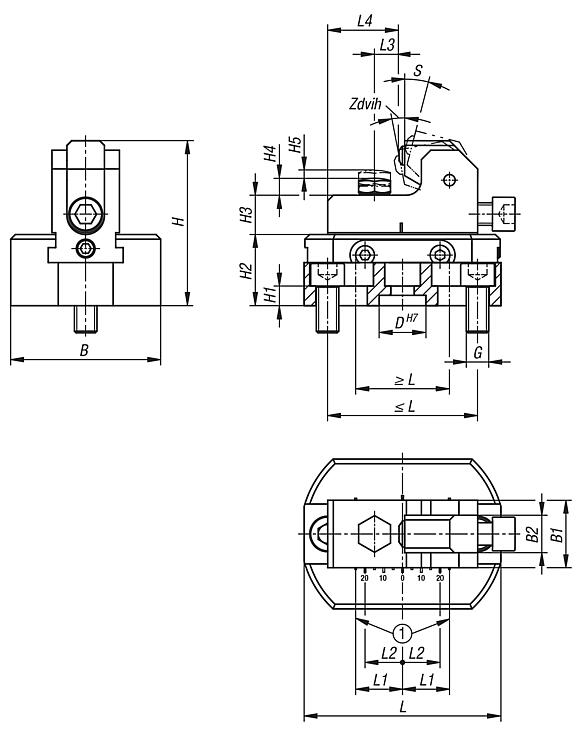

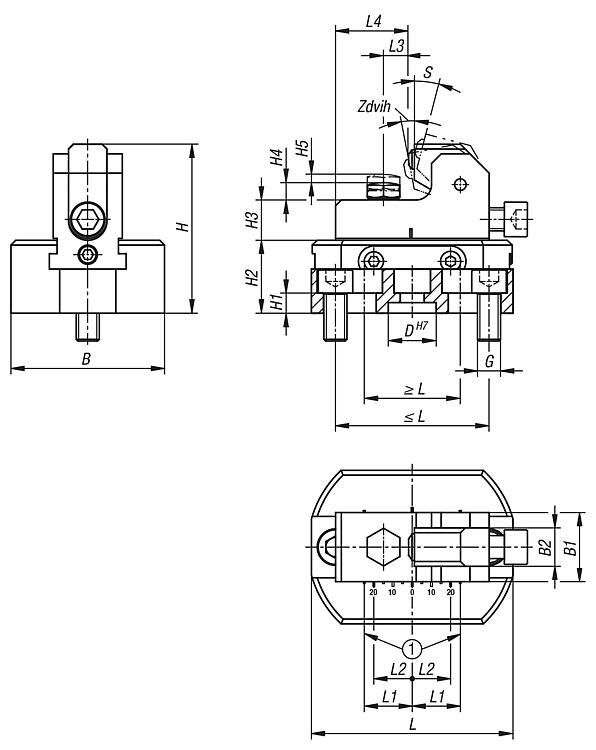

1 ks ustavovací nožka K0298.2081.Odkaz na výkres:

1) Pozor: Nebezpečí deformace!
V této oblasti nesmí být namontováno žádné chapadlo!

Provedení A: výkyvná podpěra, hladká
Provedení B: výkyvná podpěra s POM vložkou
Provedení C: výkyvná podpěra s žebrováním
Provedení D: výkyvná podpěra s vložkou z tvrdovkovu

Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K2197 Upínací prvek s otočnou vložkou pro stahovací upínací systém

343 kB

Výkresy

Výběr/filtr zboží

Objednací číslo	Velikost	Provedení	B	B1	B2	D	G	H	H1	H2	H3	H4	H5	Zdvih	Zdvih S	L	L min.	L max.	L1	L2	L3	L4	Utahovací moment max. Nm	F max. kN	Cena
K2197.121050802	Systémová velikost 12	A	80	36	20	25	M12	91	10,5	38	21	8	5	12	6,2	105	50	80	25	22,5	13	38	40	20	573,30 €
K2197.121050803	Systémová velikost 12	B	80	36	20	25	M12	91	10,5	38	21	8	5	12	6,2	105	50	80	25	22,5	13	38	40	20	572,25 €
K2197.121050804	Systémová velikost 12	C	80	36	20	25	M12	91	10,5	38	21	8	5	12	6,2	105	50	80	25	22,5	13	38	40	20	580,65 €
K2197.121050805	Systémová velikost 12	D	80	36	20	25	M12	91	10,5	38	21	8	5	12	6,2	105	50	80	25	22,5	13	38	40	20	586,95 €
K2197.161301002	Systémová velikost 16	A	100	45	25	25	M16	116	13,5	50	25	8	7	12	6,2	130	80	100	33	27,5	18,75	53,75	65	30	658,35 €
K2197.161301003	Systémová velikost 16	B	100	45	25	25	M16	116	13,5	50	25	8	7	12	6,2	130	80	100	33	27,5	18,75	53,75	65	30	658,35 €
K2197.161301004	Systémová velikost 16	C	100	45	25	25	M16	116	13,5	50	25	8	7	12	6,2	130	80	100	33	27,5	18,75	53,75	65	30	666,75 €
K2197.161301005	Systémová velikost 16	D	100	45	25	25	M16	116	13,5	50	25	8	7	12	6,2	130	80	100	33	27,5	18,75	53,75	65	30	673,05 €
