Přítlačný upínač

zpět

Produkty
- Ovládací prvky | normované díly
  - Upínací nářadí
    - Přítlačný upínač
      - Přítlačný upínač

Popis zboží/obrázky produktu

PopisMateriál:Základní korpus z oceli, upínací čelisti cementační ocel, centrovací pouzdro s nákružkem zušlechtěná ocel.Provedení: Brynýrováno.
Upínací čelisti jsou vytvrzeny.Upozornění:Upínací čelisti mají vroubkovanou stranu pro surové upínací plochy. Při upínání dochází současně k efektu přitažení obrobku. Do závitu D3 lze vložit závitový šroub, aby se zabránilo zpětnému sklouznutí při upínání.Odkaz na výkres:

1) Vyměnitelná deska

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K0033 Přítlačný upínač

203 kB

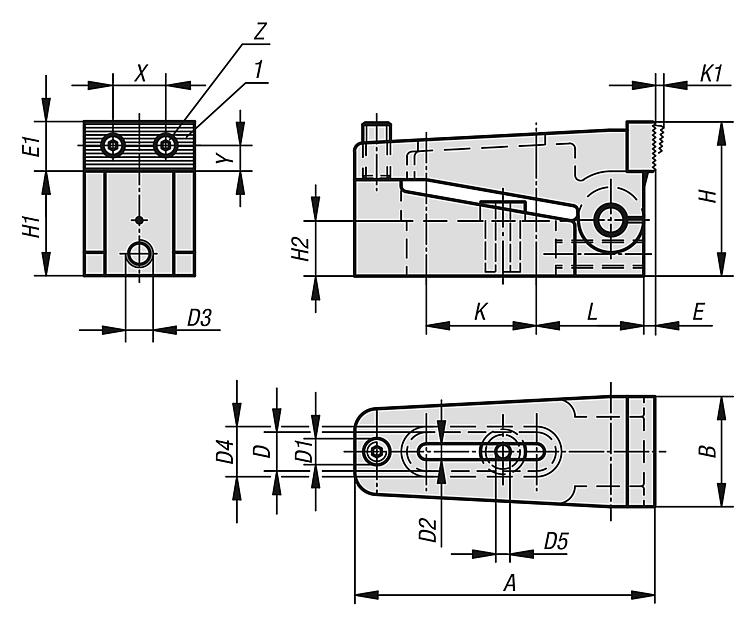

Výkresy

Výběr/filtr zboží

Objednací číslo	A	B	D	D1	D2	D3	D4	D5	E	E1	H	H1	H2	K	K1	L	X	Y	Z	F= Upínací síla N	Cena
K0033.006	73	25	12,2	M6	7	M6	16	6,5	2,5	11	35	24	12,4	25,5	2,5	27	12	4,5	M3	10000	208,54 €
K0033.010	110	39	18,2	M10	11	M10	24	10,5	4	18	56	38	20	40,5	4	39	20,5	8	M5	40000	355,30 €
K0033.016	170	58	26,2	M16	17	M10	35	17	7	27	85	60	30	60,5	7	61	32	13	M8	100000	677,60 €
