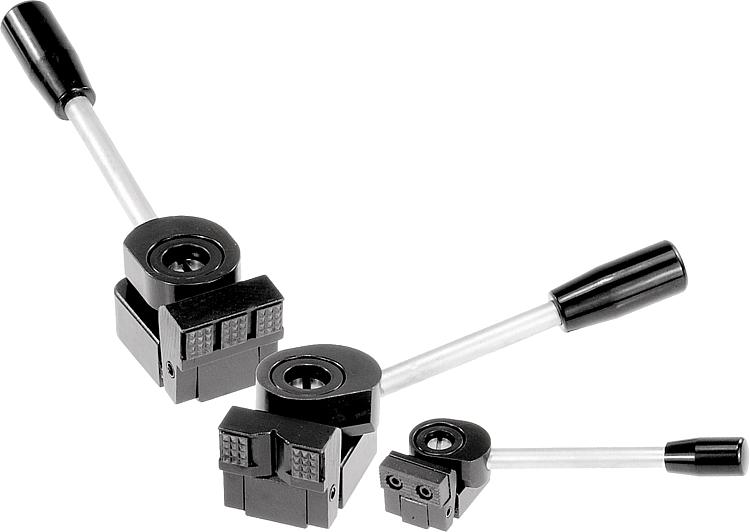

K0035Přítlačný upínač |
zpět |
|
|

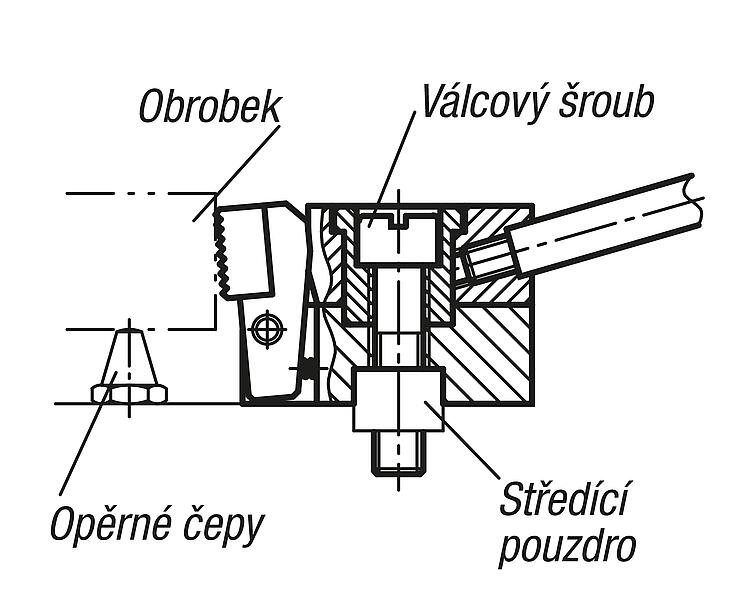

PopisMateriál:Ocel.Provedení: Cementováno a brynýrováno.Upozornění:Přítlačný upínač je rychloupínací prvek, pomocí něhož jsou obrobky přitlačeny výklopnými čelistmi pomocí spirálového excentru současně k pevným dorazům i k podložce.
Přítlačný upínač lze pomocí středícího pouzdra polohovat a upínat na modulární rastrové desky.
Provedení K0035.006010, K0035.006015, K0035.006030 a K0035.006035 mají 2 oválné vložky z tvrzeného kovu.Upínací síla:K0035.006... = 3800 N
K0035.010... = 7200 NZvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

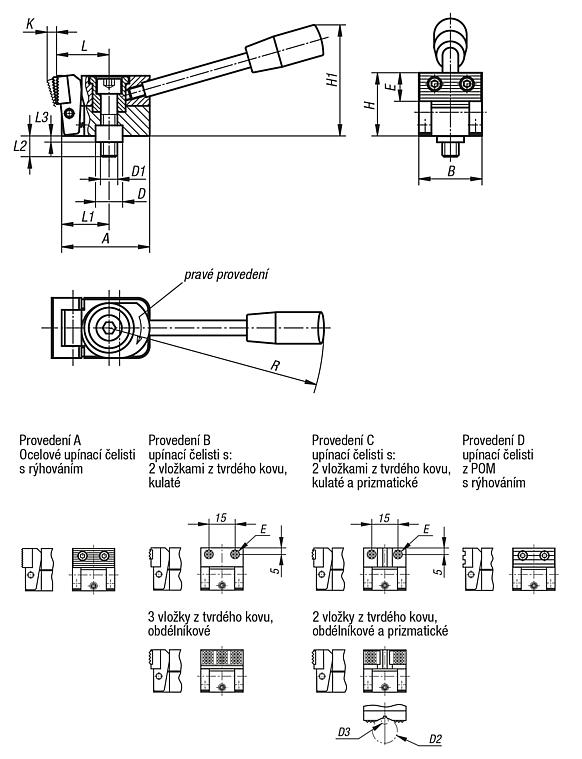

Výkresy (celkový přehled) |
| Objednací číslo | Provedení | Provedení 1 | A | B | D | D1 | E | H | H1 | K | L | L1 | L2 | L3 | R | F
N | CAD | Přís. | Cena | Objednat |
|---|

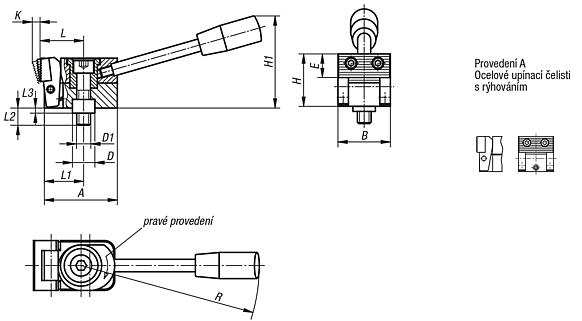

| K0035.006005 | A | pravé | 38,5 | 25 | 12 | M6 | 11 | 25 | 45 | 4 | 22 | 20 | 17 | 4 | 110 | 3800 |  | | 114,77 € | | | K0035.010005 | A | pravé | 58,5 | 40 | 18 | M10 | 18 | 40 | 74 | 6 | 35 | 31,5 | 27 | 6 | 143 | 7200 | | | 165,84 € | | | K0035.006025 | A | levé | 38,5 | 25 | 12 | M6 | 11 | 25 | 45 | 4 | 22 | 20 | 17 | 4 | 110 | 3800 | | | 114,77 € | | | K0035.010025 | A | levé | 58,5 | 40 | 18 | M10 | 18 | 40 | 74 | 6 | 35 | 31,5 | 27 | 6 | 143 | 7200 | | | 165,84 € | |
|
| Objednací číslo | Provedení | Provedení 1 | A | B | D | D1 | E | H | H1 | K | L | L1 | L2 | L3 | R | F
N | CAD | Přís. | Cena | Objednat |
|---|

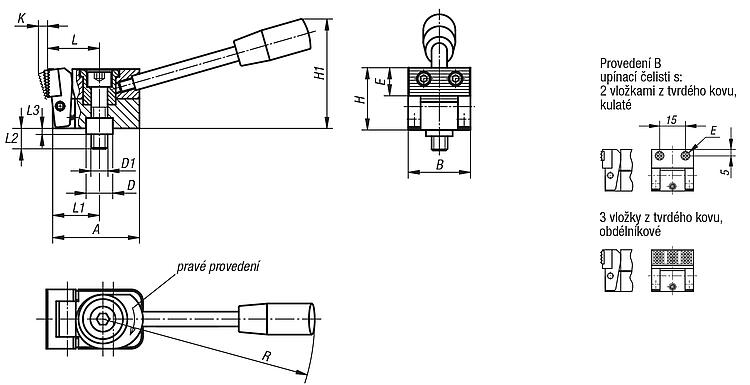

| K0035.006010 | B | pravé | 38,5 | 25 | 12 | M6 | ø8 | 24 | 45 | 3,5 | 22 | 20 | 17 | 4 | 110 | 3800 | | | 114,96 € | | | K0035.010010 | B | pravé | 58,5 | 40 | 18 | M10 | 12,7 | 39 | 74 | 5,5 | 37 | 31,5 | 27 | 6 | 143 | 7200 | | | 195,23 € | | | K0035.006030 | B | levé | 38,5 | 25 | 12 | M6 | ø8 | 24 | 45 | 3,5 | 22 | 20 | 17 | 4 | 110 | 3800 | | | 114,77 € | | | K0035.010030 | B | levé | 58,5 | 40 | 18 | M10 | 12,7 | 39 | 74 | 5,5 | 37 | 31,5 | 27 | 6 | 143 | 7200 | | | 195,23 € | |
|
Objednací číslo
| Provedení | Provedení 1 | A | B | D | D1 | D2
max. | D3
min. | E | H | H1 | K | L | L1 | L2 | L3 | R | F=
Upínací
síla N | CAD | Přís. | Cena | Objednat |
|---|

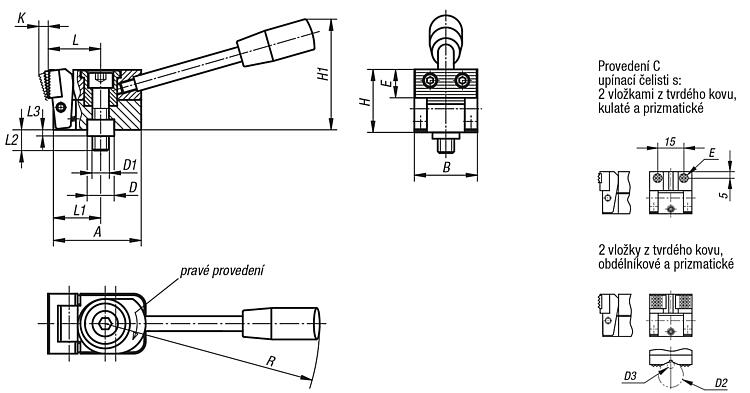

| K0035.006015 | C | pravé | 38,5 | 25 | 12 | M6 | 9,5 | 2,5 | ø8 | 24 | 45 | 3,5 | 22 | 20 | 17 | 4 | 110 | 3800 | | | 119,63 € | | | K0035.010015 | C | pravé | 58,5 | 40 | 18 | M10 | 27 | 4,5 | 12,7 | 39 | 74 | 5,5 | 37 | 31,5 | 27 | 6 | 143 | 7200 | | | 193,56 € | | | K0035.006035 | C | levé | 38,5 | 25 | 12 | M6 | 9,5 | 2,5 | ø8 | 24 | 45 | 3,5 | 22 | 20 | 17 | 4 | 110 | 3800 | | | 119,63 € | | | K0035.010035 | C | levé | 58,5 | 40 | 18 | M10 | 27 | 4,5 | 12,7 | 39 | 74 | 5,5 | 37 | 31,5 | 27 | 6 | 143 | 7200 | | | 193,56 € | |
|
| Objednací číslo | Provedení | Provedení 1 | A | B | D | D1 | E | H | H1 | K | L | L1 | L2 | L3 | R | F
N | CAD | Přís. | Cena | Objednat |
|---|

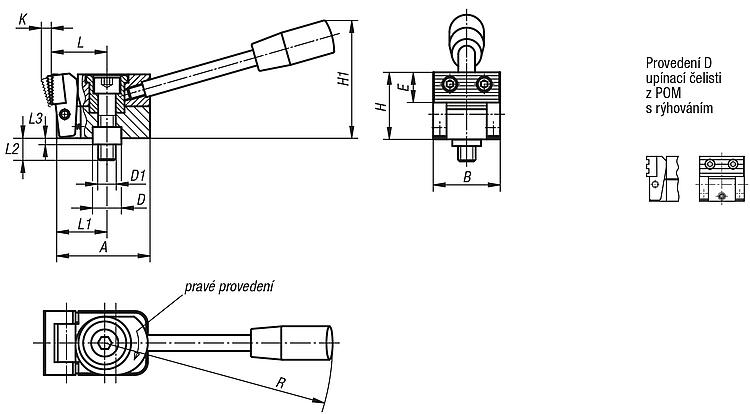

| K0035.006020 | D | pravé | 38,5 | 25 | 12 | M6 | 11 | 25 | 45 | 4,5 | 22 | 20 | 17 | 4 | 110 | 3800 | | | 114,62 € | | | K0035.010020 | D | pravé | 58,5 | 40 | 18 | M10 | 18 | 40 | 74 | 7 | 34,5 | 31,5 | 27 | 6 | 143 | 7200 | | | 166,32 € | | | K0035.006040 | D | levé | 38,5 | 25 | 12 | M6 | 11 | 25 | 45 | 4,5 | 22 | 20 | 17 | 4 | 110 | 3800 | | | 117,46 € | | | K0035.010040 | D | levé | 58,5 | 40 | 18 | M10 | 18 | 40 | 74 | 7 | 34,5 | 31,5 | 27 | 6 | 143 | 7200 | | | 166,32 € | |
|
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
