Popis zboží/obrázky produktu

PopisMateriál:

Páka z nerezové oceli 1.4308
Válcový úchyt z termoplastu a nerezové oceli 1.4404

Provedení: Klika bez povrchové úpravy.
Termoplast, šedočerný.
Nerezová ocel, bez povrchové úpravy.Upozornění:Podle DIN 469.
U provedení s příčným otvorem se připevnění provádí našroubovaným závitovým kolíkem ISO 4027 (DIN 914).Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K2076_IV Kliky pro ruční ovládání z nerezu, se sklopným válcovým úchytkem s vnitřním čtyřhranem

207 kB

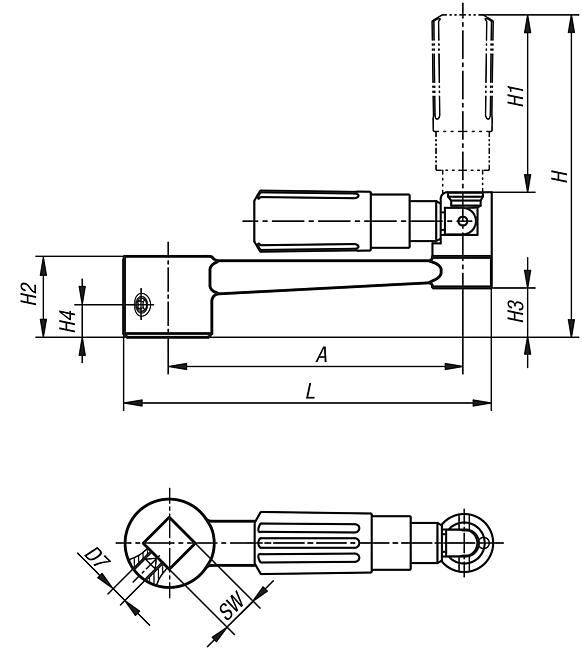

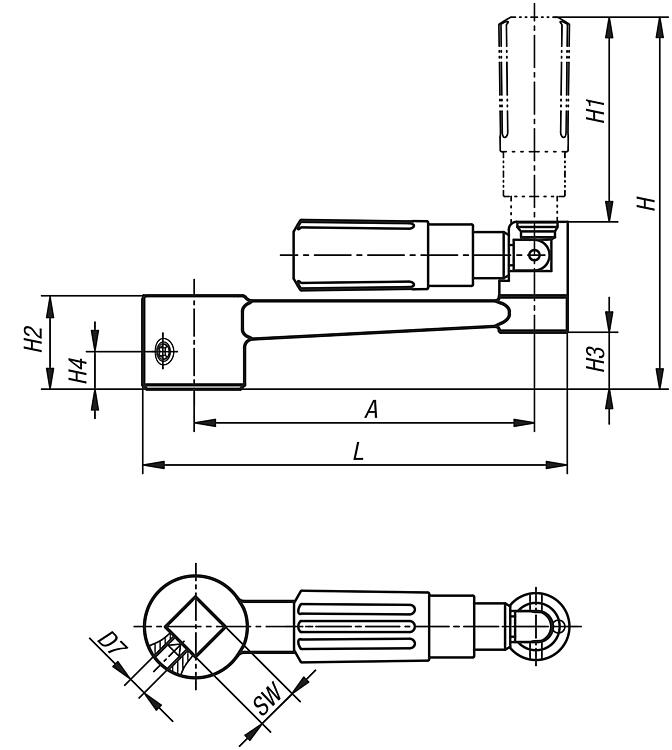

Výkresy

Výběr/filtr zboží

Objednací číslo	Provedení 1	Provedení 2	A	D	D3	D7	H	H1	H2	H3	H4	L	SW	Cena
K2076.2110	vnitřní čtyřhran	bez příčného otvoru	80	24	16	-	89	49	22	13,4	-	100	10	50,83 €
K2076.2212	vnitřní čtyřhran	bez příčného otvoru	100	28	20	-	108	59,5	26	16	-	124	12	57,16 €
K2076.2314	vnitřní čtyřhran	bez příčného otvoru	125	30	26	-	140	83	28	15,8	-	153	14	63,03 €
K2076.2417	vnitřní čtyřhran	bez příčného otvoru	160	34	26	-	144	83	32	19,6	-	190	17	70,07 €
K2076.21106	vnitřní čtyřhran	s příčným otvorem	80	24	16	M6	89	49	22	13,4	7,5	100	10	56,24 €
K2076.22126	vnitřní čtyřhran	s příčným otvorem	100	28	20	M6	108	59,5	26	16	7,5	124	12	62,57 €
K2076.23146	vnitřní čtyřhran	s příčným otvorem	125	30	26	M6	140	83	28	15,8	7,5	153	14	68,45 €
K2076.24176	vnitřní čtyřhran	s příčným otvorem	160	34	26	M6	144	83	32	19,6	7,5	190	17	75,49 €
