K07252paprsková kola pro ruční ovládání z plastu, s otočnou rukojetí |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:Kolo pro ruční ovládání zesílený a stabilizovaný polyamid.
Střední zátka z polyamidu.
Průchozí pouzdro z oceli.
Závitová vložka pro válcovou rukojeť z mosazi.Provedení: Kolo pro ruční ovládání odolné proti oleji a tuku, (RAL 9011), satinováno.
Střední zátka šedá (RAL 7035).
Průchozí pouzdro brynýrované.Na vyžádání:Další barvy zátek,
Nadstandardní provedení.Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

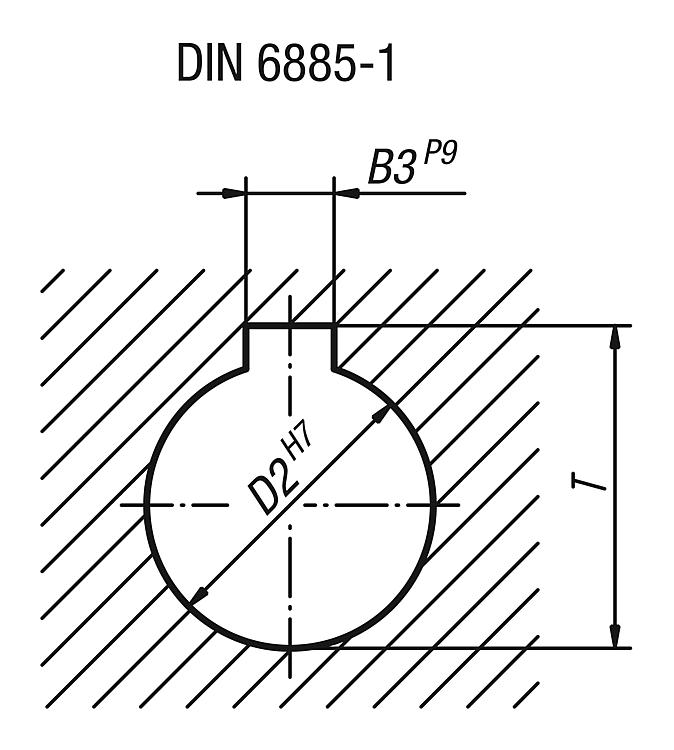

| Objednací číslo | Provedení 1 | D1 | D2 | D3 | D4 | H | H2 | A | L | L1 | L2 | L3 | B3
| T
| CAD | Přís. | Cena | Objednat |
|---|
| K0725.4080X08 | kalibrovaný otvor | 80 | 8H7 | 24,5 | 20 | 20 | 16 | 30 | 85 | 20 | 51 | 34 | - | - |  | | 10,29 € | | | K0725.4080X10 | kalibrovaný otvor | 80 | 10H7 | 24,5 | 20 | 20 | 16 | 30 | 85 | 20 | 51 | 34 | - | - | | | 10,29 € | | | K0725.4100X10 | kalibrovaný otvor | 99 | 10H7 | 28 | 20 | 25,5 | 20 | 38 | 93 | 24 | 51 | 43 | - | - | | | 11,33 € | | | K0725.4100X12 | kalibrovaný otvor | 99 | 12H7 | 28 | 20 | 25,5 | 20 | 38 | 93 | 24 | 51 | 43 | - | - | | | 11,33 € | | | K0725.4130X12 | kalibrovaný otvor | 129 | 12H7 | 32 | 23 | 30 | 21 | 55 | 112 | 24 | 62 | 50 | - | - | | | 13,45 € | | | K0725.4130X14 | kalibrovaný otvor | 129 | 14H7 | 32 | 23 | 30 | 21 | 55 | 112 | 24 | 62 | 50 | - | - | | | 13,45 € | | | K0725.4160X14 | kalibrovaný otvor | 159 | 14H7 | 40 | 23 | 33 | 22 | 66 | 119 | 32 | 62 | 57 | - | - | | | 17,56 € | | | K0725.4160X16 | kalibrovaný otvor | 159 | 16H7 | 40 | 23 | 33 | 22 | 66 | 119 | 32 | 62 | 57 | - | - | | | 17,56 € | | | K0725.4200X16 | kalibrovaný otvor | 198 | 16H7 | 51 | 26 | 31 | 17,5 | 82 | 141 | 32 | 81 | 60 | - | - | | | 21,90 € | | | K0725.4200X20 | kalibrovaný otvor | 198 | 20H7 | 51 | 26 | 31 | 17,5 | 82 | 141 | 32 | 81 | 60 | - | - | | | 21,90 € | | | K0725.4250X20 | kalibrovaný otvor | 252 | 20H7 | 55,5 | 27 | 39,5 | 24 | 113 | 163 | 36 | 92 | 71 | - | - | | | 28,75 € | | | K0725.4250X24 | kalibrovaný otvor | 252 | 24H7 | 55,5 | 27 | 39,5 | 24 | 113 | 163 | 36 | 92 | 71 | - | - | | | 28,75 € | | | K0725.4345X20 | kalibrovaný otvor | 346 | 20H7 | 67,5 | 27 | 42 | 24 | 146 | 171 | 32 | 92 | 79 | - | - | | | 55,26 € | | | K0725.5080X08 | lícovaný otvor s drážkou | 80 | 8H7 | 24,5 | 20 | 20 | 16 | 30 | 85 | 20 | 51 | 34 | 2 | 9 | | | 11,90 € | | | K0725.5080X10 | lícovaný otvor s drážkou | 80 | 10H7 | 24,5 | 20 | 20 | 16 | 30 | 85 | 20 | 51 | 34 | 3 | 11,4 | | | 11,90 € | | | K0725.5100X10 | lícovaný otvor s drážkou | 99 | 10H7 | 28 | 20 | 25,5 | 20 | 38 | 93 | 24 | 51 | 43 | 3 | 11,4 | | | 12,99 € | | | K0725.5100X12 | lícovaný otvor s drážkou | 99 | 12H7 | 28 | 20 | 25,5 | 20 | 38 | 93 | 24 | 51 | 43 | 4 | 13,8 | | | 12,99 € | | | K0725.5130X12 | lícovaný otvor s drážkou | 129 | 12H7 | 32 | 23 | 30 | 21 | 55 | 112 | 24 | 62 | 50 | 4 | 13,8 | | | 15,06 € | | | K0725.5130X14 | lícovaný otvor s drážkou | 129 | 14H7 | 32 | 23 | 30 | 21 | 55 | 112 | 24 | 62 | 50 | 5 | 16,3 | | | 15,06 € | | | K0725.5160X14 | lícovaný otvor s drážkou | 159 | 14H7 | 40 | 23 | 33 | 22 | 66 | 119 | 32 | 62 | 57 | 5 | 16,3 | | | 19,18 € | | | K0725.5160X16 | lícovaný otvor s drážkou | 159 | 16H7 | 40 | 23 | 33 | 22 | 66 | 119 | 32 | 62 | 57 | 5 | 18,3 | | | 19,18 € | | | K0725.5200X16 | lícovaný otvor s drážkou | 198 | 16H7 | 51 | 26 | 31 | 17,5 | 82 | 141 | 32 | 81 | 60 | 5 | 18,3 | | | 23,53 € | | | K0725.5200X20 | lícovaný otvor s drážkou | 198 | 20H7 | 51 | 26 | 31 | 17,5 | 82 | 141 | 32 | 81 | 60 | 6 | 22,8 | | | 23,53 € | | | K0725.5250X20 | lícovaný otvor s drážkou | 252 | 20H7 | 55,5 | 27 | 39,5 | 24 | 113 | 163 | 36 | 92 | 71 | 6 | 22,8 | | | 30,31 € | | | K0725.5250X24 | lícovaný otvor s drážkou | 252 | 24H7 | 55,5 | 27 | 39,5 | 24 | 113 | 163 | 36 | 92 | 71 | 8 | 27,3 | | | 30,31 € | | | K0725.5345X20 | lícovaný otvor s drážkou | 346 | 20H7 | 67,5 | 27 | 42 | 24 | 146 | 171 | 32 | 92 | 79 | 6 | 22,8 | | | 56,43 € | |
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
