K1876Paprsková kola z plechu z ušlechtilé oceli |
zpět |
|
|
PopisMateriál:Provedení: matně otryskáno.Upozornění:Náboj přivařen.
Provedení A: 3 paprsky

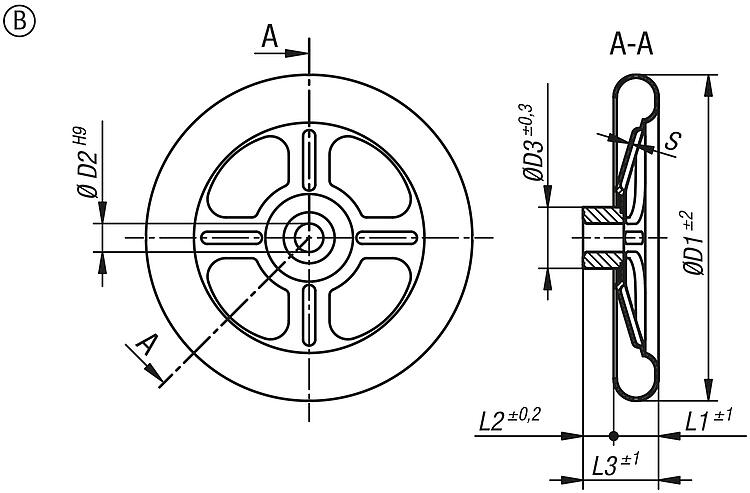

Provedení B: 4 paprsky
Provedení C: 5 paprskůZvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
Výkresy (celkový přehled) |
|
|

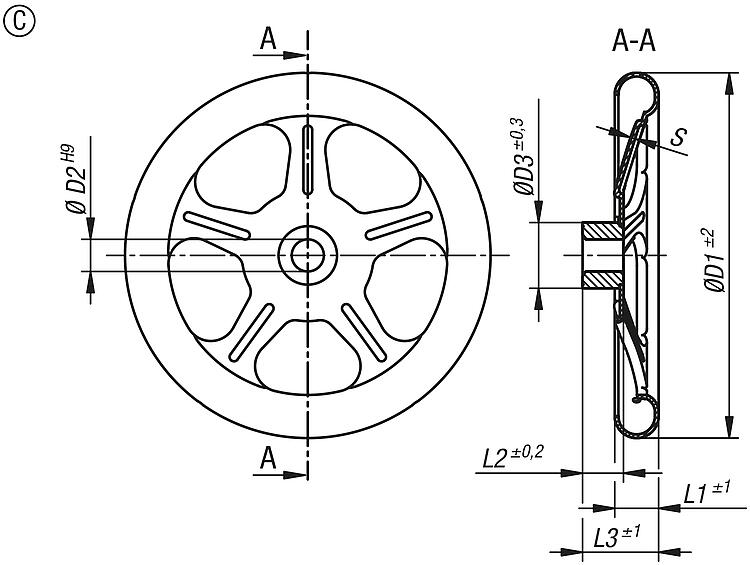

Paprsková kola z plechu z ušlechtilé oceli, provedení C, 5 paprsků |
více informací |
| Objednací číslo | Provedení | Typ provedení | D1
| D2 | D3 | L1 | L2 | L3 | S | Počet
paprsků | CAD | Přís. | Cena | Objednat |
|---|
| K1876.0250X22 | C | 5-paprsků | 250 | 22H9 | 45 | 30 | 28 | 52 | 2,5 | 5 |  | | 125,24 € | | | K1876.0250X26 | C | 5-paprsků | 250 | 26H9 | 45 | 30 | 28 | 52 | 2,5 | 5 | | | 125,24 € | | | K1876.0315X26 | C | 5-paprsků | 315 | 26H9 | 55 | 35 | 33 | 64 | 2,5 | 5 | | | 183,71 € | | | K1876.0315X30 | C | 5-paprsků | 315 | 30H9 | 55 | 35 | 33 | 64 | 2,5 | 5 | | | 183,71 € | | | K1876.0400X30 | C | 5-paprsků | 400 | 30H9 | 65 | 40 | 38 | 82 | 3 | 5 | | | 297,75 € | |
|
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
