Kuželové úchyty z plastu (duroplast), závitová vložka,...

zpět

Produkty
- Ovládací prvky | normované díly
  - Kola pro ruční ovládání, kliky pro ruční ovládání, ukazatele polohy
    - Kuželové úchyty z plastu (duroplast), závitová vložka, pozinkovaná ocel

Popis zboží/obrázky produktu

Vyvolat/filtrovat všechno zboží

PopisMateriál:Duroplast PF 31, černý.
Pouzdro resp. závitový čep ocel, pozinkované.Provedení: Leštěno do vysokého lesku.Na vyžádání:Jiná barevná provedení.Odkaz na výkres:

Provedení C: se závitem v umělé hmotě
Provedení E: se závitovým pouzdrem
Provedení F: s vnějším závitem

Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K1202 Kuželové úchyty z plastu (duroplast), závitová vložka, pozinkovaná ocel

111 kB

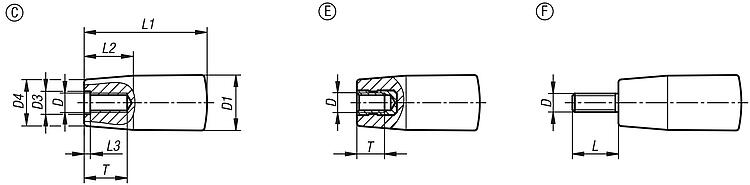

Výkresy (celkový přehled)

Plastové (duroplast) kónické úchytky s lisovaným závitem, provedení C

více informací

Výkresy

Plastové (duroplast) kónické úchytky s lisovaným závitem, provedení C

Výběr/filtr zboží

Objednací číslo	Provedení	D	D1	D3	D4	L1	L2	L3	T	Cena
K1202.10618	C	M6	18	6,2	15	40	16	2	14	1,46 €
K1202.10818	C	M8	18	8,5	15	40	16	2	18	1,90 €
K1202.10823	C	M8	23	8,5	19	65	24	2	18	2,26 €
K1202.11028	C	M10	28	10,5	22	90	32	3,5	22	3,01 €

Kuželové úchyty z plastu (duroplast), pozinkovaná ocel, provedení E

více informací

Výkresy

Kuželové úchyty z plastu (duroplast), pozinkovaná ocel, provedení E

Výběr/filtr zboží

Objednací číslo	Provedení	D	D1	D4	L1	L2	T	Cena
K1202.20518	E	M5	18	15	40	16	7,5	1,96 €
K1202.20618	E	M6	18	15	40	16	9	2,02 €
K1202.20823	E	M8	23	19	65	24	12	2,59 €
K1202.20828	E	M8	28	22	90	32	12	3,36 €
K1202.21028	E	M10	28	22	90	32	15	3,55 €
