K2076Kliky pro ruční ovládání z nerezu, se sklopným válcovým úchytkem |
zpět |
|
|
PopisMateriál:Provedení: Klika bez povrchové úpravy.
Termoplast, šedočerný.
Nerezová ocel, bez povrchové úpravy.Upozornění:Podle DIN 469.
U provedení s příčným otvorem se připevnění provádí našroubovaným závitovým kolíkem ISO 4027 (DIN 914).Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

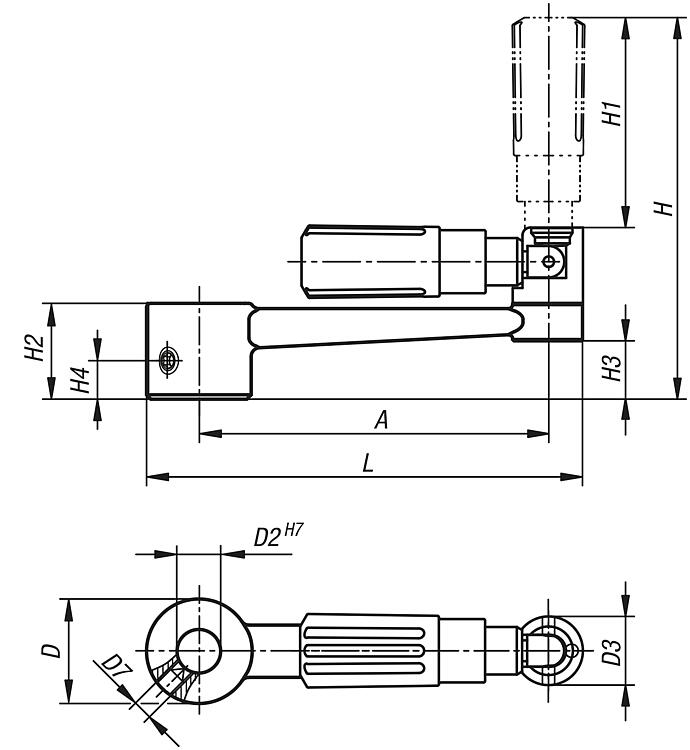

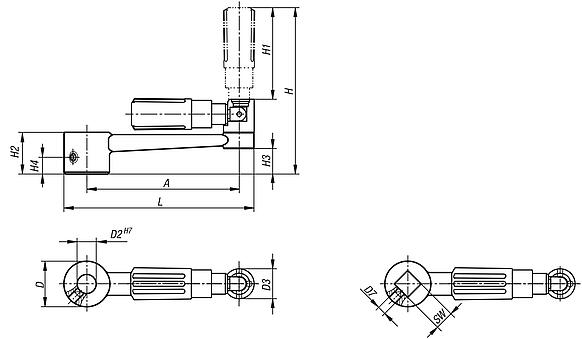

Výkresy (celkový přehled) |

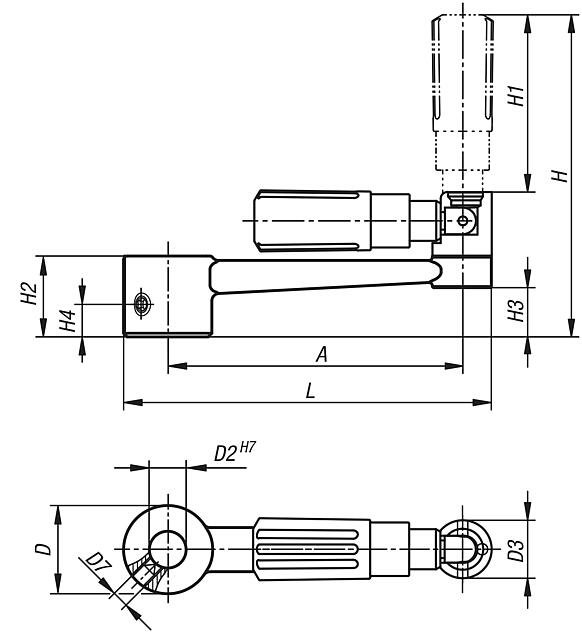

Kliky pro ruční ovládání z nerezu, se sklopným válcovým úchytkem s lícovaným otvorem |
více informací |
| Objednací číslo | Provedení 1 | Provedení 2 | A | D
| D2 | D3 | D7 | H | H1 | H2 | H3 | H4 | L | CAD | Přís. | Cena | Objednat |
|---|
| K2076.1110 | kalibrovaný otvor | bez příčného otvoru | 80 | 24 | 10 | 16 | - | 89 | 49 | 22 | 13,4 | - | 100 |  | | 48,17 € | | | K2076.1212 | kalibrovaný otvor | bez příčného otvoru | 100 | 28 | 12 | 20 | - | 108 | 59,5 | 26 | 16 | - | 124 | | | 53,01 € | | | K2076.1314 | kalibrovaný otvor | bez příčného otvoru | 125 | 30 | 14 | 26 | - | 140 | 83 | 28 | 15,8 | - | 153 | | | 60,35 € | | | K2076.1417 | kalibrovaný otvor | bez příčného otvoru | 160 | 34 | 17 | 26 | - | 144 | 83 | 32 | 19,6 | - | 190 | | | 68,23 € | | | K2076.11106 | kalibrovaný otvor | s příčným otvorem | 80 | 24 | 10 | 16 | M6 | 89 | 49 | 22 | 13,4 | 7,5 | 100 | | | 53,58 € | | | K2076.12126 | kalibrovaný otvor | s příčným otvorem | 100 | 28 | 12 | 20 | M6 | 108 | 59,5 | 26 | 16 | 7,5 | 124 | | | 58,43 € | | | K2076.13146 | kalibrovaný otvor | s příčným otvorem | 125 | 30 | 14 | 26 | M6 | 140 | 83 | 28 | 15,8 | 7,5 | 153 | | | 65,77 € | | | K2076.14176 | kalibrovaný otvor | s příčným otvorem | 160 | 34 | 17 | 26 | M6 | 144 | 83 | 32 | 19,6 | 7,5 | 190 | | | 73,65 € | |
|

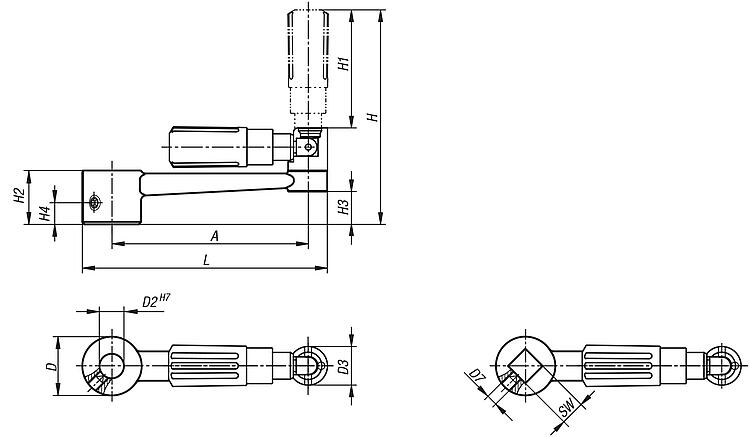

Kliky pro ruční ovládání z nerezu, se sklopným válcovým úchytkem s vnitřním čtyřhranem |
více informací |
| Objednací číslo | Provedení 1 | Provedení 2 | A | D
| D3 | D7 | H | H1 | H2 | H3 | H4 | L | SW | CAD | Přís. | Cena | Objednat |
|---|
| K2076.2110 | vnitřní čtyřhran | bez příčného otvoru | 80 | 24 | 16 | - | 89 | 49 | 22 | 13,4 | - | 100 | 10 | | | 50,83 € | | | K2076.2212 | vnitřní čtyřhran | bez příčného otvoru | 100 | 28 | 20 | - | 108 | 59,5 | 26 | 16 | - | 124 | 12 | | | 57,16 € | | | K2076.2314 | vnitřní čtyřhran | bez příčného otvoru | 125 | 30 | 26 | - | 140 | 83 | 28 | 15,8 | - | 153 | 14 | | | 63,03 € | | | K2076.2417 | vnitřní čtyřhran | bez příčného otvoru | 160 | 34 | 26 | - | 144 | 83 | 32 | 19,6 | - | 190 | 17 | | | 70,07 € | | | K2076.21106 | vnitřní čtyřhran | s příčným otvorem | 80 | 24 | 16 | M6 | 89 | 49 | 22 | 13,4 | 7,5 | 100 | 10 | | | 56,24 € | | | K2076.22126 | vnitřní čtyřhran | s příčným otvorem | 100 | 28 | 20 | M6 | 108 | 59,5 | 26 | 16 | 7,5 | 124 | 12 | | | 62,57 € | | | K2076.23146 | vnitřní čtyřhran | s příčným otvorem | 125 | 30 | 26 | M6 | 140 | 83 | 28 | 15,8 | 7,5 | 153 | 14 | | | 68,45 € | | | K2076.24176 | vnitřní čtyřhran | s příčným otvorem | 160 | 34 | 26 | M6 | 144 | 83 | 32 | 19,6 | 7,5 | 190 | 17 | | | 75,49 € | |
|
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
