Popis zboží/obrázky produktu

PopisMateriál, provedení:Termoplast zesílený skelnými vlákny, černý.
Závitové pouzdro z oceli, pozinkované.Na vyžádání:Barva rukojeti červená, žlutá, zelená, modrá, bílá nebo šedá (od 1000 kusů).

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K0180_AG Úchytky tvaru T vnější závit

135 kB

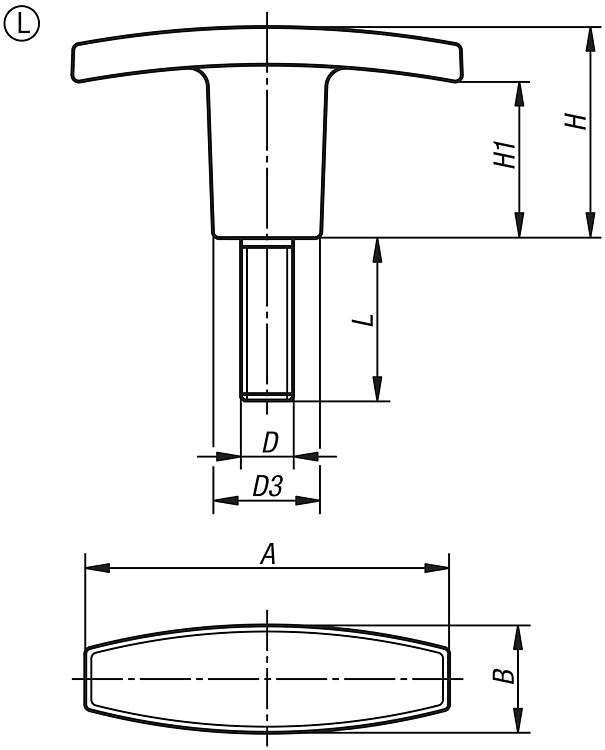

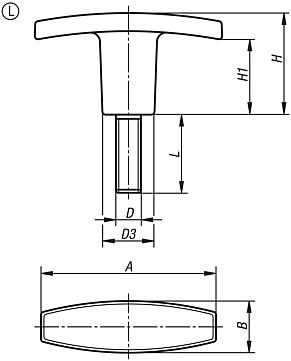

Výkresy

Výběr/filtr zboží

Objednací číslo	Provedení	A	B	D	D3	H	H1	L	Cena
K0180.24005X15	L	40	13	M5	13	30,5	20	15	0,78 €
K0180.25005X15	L	50	15	M5	14	24	16	15	1,35 €
K0180.25005X20	L	50	15	M5	14	24	16	20	1,35 €
K0180.26006X20	L	60	17	M6	16	31,5	23	20	1,54 €
K0180.26006X25	L	60	17	M6	16	31,5	23	25	1,54 €
K0180.27108X20	L	71	19,5	M8	20	36	19	20	2,02 €
K0180.27108X30	L	71	19,5	M8	20	36	19	30	2,27 €
K0180.27110X20	L	71	19,5	M10	20	36	19	20	2,45 €
K0180.27110X30	L	71	19,5	M10	20	36	19	30	2,59 €
K0180.28010X30	L	80	26	M10	26	39,5	26	30	3,00 €
K0180.28012X40	L	80	26	M12	26	39,5	26	40	3,58 €
