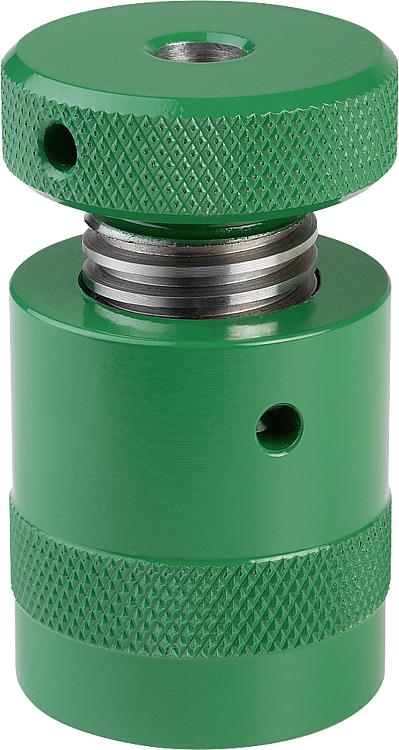

Popis zboží/obrázky produktu

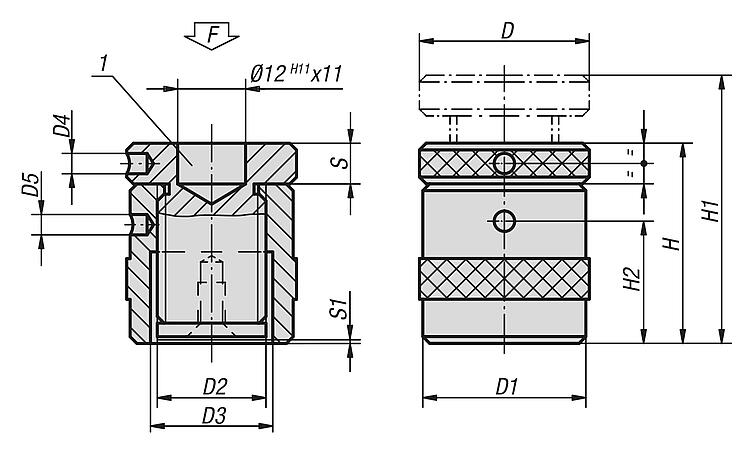

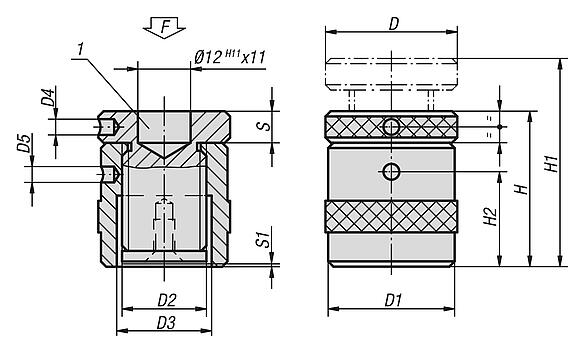

PopisMateriál:Zušlechtěná ocel.Provedení: lakované, lichoběžníkový závit samosvorný, vřeteno s koncovou pojistkou.Upozornění:Provedení K1941-01 nemá středicí otvor Ø 12.Odkaz na výkres:

1) Středicí otvor pro K1961

Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K1941 Utahováky s plochou opěrkou, ocel

252 kB

Výkresy

Výběr/filtr zboží

Objednací číslo	D	D1	D2	D3	D4	D5	H	H1	H2	S	S1	F max. kN	Cena
K1941.01	31	31	Tr 20X4	23	4	4	38	52	23	8	2	15	24,18 €
K1941.015	50	49	Tr 30X4	36	6	6	42	52	24	12	2	60	37,05 €
K1941.02	50	49	Tr 30X4	36	6	6	50	72	30	12	0,5	60	40,06 €
K1941.03	50	49	Tr 30X4	36	6	6	71	102	43	16	1,5	60	46,89 €
K1941.04	65	70	Tr 40X7	43	6	6	100	140	58	25	2,5	100	84,87 €
K1941.05	70	80	Tr 50X8	55	6	6	140	212	90	30	4	170	156,10 €
K1941.06	80	100	Tr 65X10	70	6	8	190	300	126	34	5	350	295,24 €
