K0383Kuličkové tlačné šrouby bez hlavy, ocel se zploštělou kuličkou |
zpět |
|
Popis zboží/obrázky produktu |
|
|

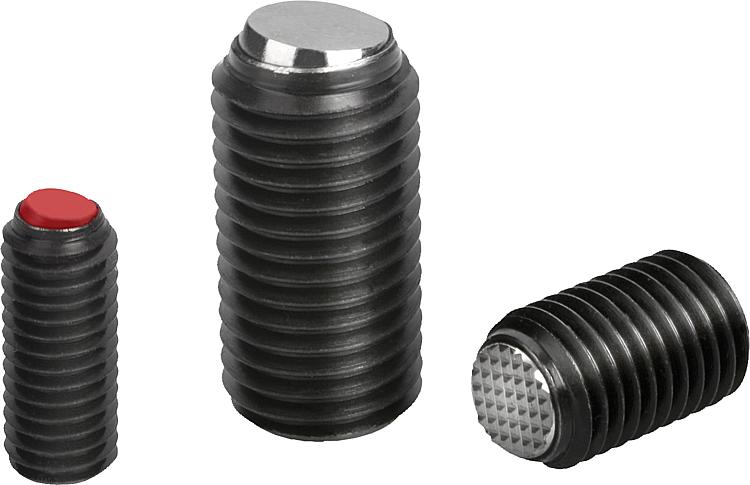

PopisMateriál:Šroub ze zušlechtěné oceli, třídy pevnosti min.10.9.
Kulička z oceli na valivá ložiska neboPOM.Provedení: Šroub černý.
Kulička kalená a lesklá nebo POM.Upozornění:Šrouby se zploštělou kuličkou provedení B, C nebo F by se neměly upínat, podpírat a zachycovat planparalelní desky, protože naklonění kuličky až o 9° může způsobit nežádoucí pohyb desky.

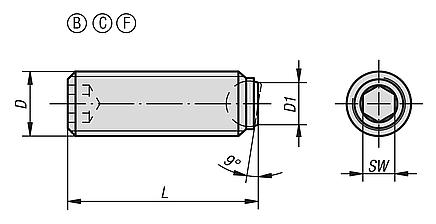

Delší provedení byla koncipována speciálně pro použití jako "zalepovací kolíky". Ta se pak našroubují a zalepí do libovolného prvku s vnitřním závitem a umožní ekonomickou výrobu malých serií prvků s vnějšími závity.Odkaz na výkres:Provedení B: kulička z oceli
Provedení C: kulička z POM
Provedení F: kulička z oceli, s rýhováním StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
| Objednací číslo | Provedení | D | D1 | L | Kulička ø | SW | Zatížitelnost
max. kN (jen při
statickém zatížení) | CAD | Přís. | Cena | Objednat |
|---|
| K0383.2046 | B | M4 | 1,4 | 5,8 | 2,5 | 2 | 3,5 |  | | 3,31 € | | | K0383.2048 | B | M4 | 1,4 | 7,8 | 2,5 | 2 | 3,5 | | | 3,31 € | | | K0383.20410 | B | M4 | 1,4 | 9,8 | 2,5 | 2 | 3,5 | | | 3,34 € | | | K0383.20412 | B | M4 | 1,4 | 11,8 | 2,5 | 2 | 3,5 | | | 3,34 € | | | K0383.20416 | B | M4 | 1,4 | 15,8 | 2,5 | 2 | 3,5 | | | 3,37 € | | | K0383.20420 | B | M4 | 1,4 | 19,8 | 2,5 | 2 | 3,5 | | | 3,45 € | | | K0383.20425 | B | M4 | 1,4 | 24,8 | 2,5 | 2 | 3,5 | | | 3,45 € | | | K0383.20430 | B | M4 | 1,4 | 29,8 | 2,5 | 2 | 3,5 | | | 3,88 € | | | K0383.20435 | B | M4 | 1,4 | 34,8 | 2,5 | 2 | 3,5 | | | 3,88 € | | | K0383.20440 | B | M4 | 1,4 | 39,8 | 2,5 | 2 | 3,5 | | | 4,44 € | | | K0383.2058 | B | M5 | 2 | 7,6 | 3 | 2,5 | 4,5 | | | 3,40 € | | | K0383.20510 | B | M5 | 2 | 9,6 | 3 | 2,5 | 4,5 | | | 3,40 € | | | K0383.20512 | B | M5 | 2 | 11,6 | 3 | 2,5 | 4,5 | | | 3,53 € | | | K0383.20516 | B | M5 | 2 | 15,6 | 3 | 2,5 | 4,5 | | | 3,53 € | | | K0383.20520 | B | M5 | 2 | 19,6 | 3 | 2,5 | 4,5 | | | 3,66 € | | | K0383.20525 | B | M5 | 2 | 24,6 | 3 | 2,5 | 4,5 | | | 3,66 € | | | K0383.20530 | B | M5 | 2 | 29,6 | 3 | 2,5 | 4,5 | | | 4,09 € | | | K0383.20535 | B | M5 | 2 | 34,6 | 3 | 2,5 | 4,5 | | | 4,43 € | | | K0383.20540 | B | M5 | 2 | 39,6 | 3 | 2,5 | 4,5 | | | 4,71 € | | | K0383.20550 | B | M5 | 2 | 49,6 | 3 | 2,5 | 4,5 | | | 5,35 € | | | K0383.2068 | B | M6 | 3 | 8,1 | 4 | 3 | 9 | | | 3,30 € | | | K0383.20610 | B | M6 | 3 | 10,1 | 4 | 3 | 9 | | | 3,30 € | | | K0383.20612 | B | M6 | 3 | 12,1 | 4 | 3 | 9 | | | 3,30 € | | | K0383.20616 | B | M6 | 3 | 16,1 | 4 | 3 | 9 | | | 3,30 € | | | K0383.20620 | B | M6 | 3 | 20,1 | 4 | 3 | 9 | | | 3,30 € | | | K0383.20625 | B | M6 | 3 | 25,1 | 4 | 3 | 9 | | | 3,33 € | | | K0383.20630 | B | M6 | 3 | 30,1 | 4 | 3 | 9 | | | 3,75 € | | | K0383.20635 | B | M6 | 3 | 35,1 | 4 | 3 | 9 | | | 3,75 € | | | K0383.20640 | B | M6 | 3 | 40,1 | 4 | 3 | 9 | | | 4,32 € | | | K0383.20650 | B | M6 | 3 | 50,1 | 4 | 3 | 9 | | | 3,41 € | | | K0383.20660 | B | M6 | 3 | 60,1 | 4 | 3 | 9 | | | 3,48 € | | | K0383.20680 | B | M6 | 3 | 80,1 | 4 | 3 | 9 | | | 4,39 € | | | K0383.20810 | B | M8 | 4,1 | 10,3 | 5,5 | 4 | 10 | | | 3,64 € | | | K0383.20812 | B | M8 | 4,1 | 12,3 | 5,5 | 4 | 10 | | | 3,64 € | | | K0383.20816 | B | M8 | 4,1 | 16,3 | 5,5 | 4 | 15 | | | 3,64 € | | | K0383.20820 | B | M8 | 4,1 | 20,3 | 5,5 | 4 | 15 | | | 3,64 € | | | K0383.20825 | B | M8 | 4,1 | 25,3 | 5,5 | 4 | 15 | | | 3,66 € | | | K0383.20830 | B | M8 | 4,1 | 30,3 | 5,5 | 4 | 15 | | | 3,66 € | | | K0383.20835 | B | M8 | 4,1 | 35,3 | 5,5 | 4 | 15 | | | 3,66 € | | | K0383.20840 | B | M8 | 4,1 | 40,3 | 5,5 | 4 | 15 | | | 3,66 € | | | K0383.20850 | B | M8 | 4,1 | 50,3 | 5,5 | 4 | 15 | | | 3,69 € | | | K0383.20860 | B | M8 | 4,1 | 60,3 | 5,5 | 4 | 15 | | | 3,69 € | | | K0383.20880 | B | M8 | 4,1 | 80,3 | 5,5 | 4 | 15 | | | 3,75 € | | | K0383.21012 | B | M10 | 5,6 | 12,3 | 7 | 5 | 20 | | | 4,15 € | | | K0383.21016 | B | M10 | 5,6 | 16,3 | 7 | 5 | 20 | | | 4,15 € | | | K0383.21020 | B | M10 | 5,6 | 20,3 | 7 | 5 | 20 | | | 4,15 € | | | K0383.21025 | B | M10 | 5,6 | 25,3 | 7 | 5 | 20 | | | 4,21 € | | | K0383.21030 | B | M10 | 5,6 | 30,3 | 7 | 5 | 20 | | | 4,21 € | | | K0383.21035 | B | M10 | 5,6 | 35,3 | 7 | 5 | 20 | | | 4,41 € | | | K0383.21040 | B | M10 | 5,6 | 40,3 | 7 | 5 | 20 | | | 4,41 € | | | K0383.21050 | B | M10 | 5,6 | 50,3 | 7 | 5 | 20 | | | 5,62 € | | | K0383.21060 | B | M10 | 5,6 | 60,3 | 7 | 5 | 20 | | | 5,97 € | | | K0383.21216 | B | M12 | 7 | 16,2 | 8,5 | 6 | 30 | | | 5,58 € | | | K0383.21220 | B | M12 | 7 | 20,2 | 8,5 | 6 | 30 | | | 5,61 € | | | K0383.21225 | B | M12 | 7 | 25,2 | 8,5 | 6 | 30 | | | 5,64 € | | | K0383.21230 | B | M12 | 7 | 30,2 | 8,5 | 6 | 30 | | | 6,29 € | | | K0383.21235 | B | M12 | 7 | 35,2 | 8,5 | 6 | 30 | | | 6,45 € | | | K0383.21240 | B | M12 | 7 | 40,2 | 8,5 | 6 | 30 | | | 6,73 € | | | K0383.21250 | B | M12 | 7 | 50,2 | 8,5 | 6 | 30 | | | 6,73 € | | | K0383.21260 | B | M12 | 7 | 60,2 | 8,5 | 6 | 30 | | | 7,63 € | | | K0383.21620 | B | M16 | 10,7 | 20 | 12 | 8 | 60 | | | 8,90 € | | | K0383.21625 | B | M16 | 10,7 | 25 | 12 | 8 | 60 | | | 9,09 € | | | K0383.21630 | B | M16 | 10,7 | 30 | 12 | 8 | 60 | | | 9,38 € | | | K0383.21635 | B | M16 | 10,7 | 35 | 12 | 8 | 60 | | | 9,74 € | | | K0383.21640 | B | M16 | 10,7 | 40 | 12 | 8 | 60 | | | 10,03 € | | | K0383.21650 | B | M16 | 10,7 | 50 | 12 | 8 | 60 | | | 10,65 € | | | K0383.21660 | B | M16 | 10,7 | 60 | 12 | 8 | 60 | | | 10,99 € | | | K0383.22030 | B | M20 | 13,5 | 30 | 15 | 10 | 90 | | | 15,99 € | | | K0383.22035 | B | M20 | 13,5 | 35 | 15 | 10 | 90 | | | 15,99 € | | | K0383.22040 | B | M20 | 13,5 | 40 | 15 | 10 | 90 | | | 16,18 € | | | K0383.22050 | B | M20 | 13,5 | 50 | 15 | 10 | 90 | | | 16,67 € | | | K0383.22060 | B | M20 | 13,5 | 60 | 15 | 10 | 90 | | | 16,83 € | | | K0383.22435 | B | M24 | 15,8 | 35 | 18 | 12 | 120 | | | 21,53 € | | | K0383.22440 | B | M24 | 15,8 | 40 | 18 | 12 | 120 | | | 22,48 € | | | K0383.22450 | B | M24 | 15,8 | 50 | 18 | 12 | 120 | | | 22,53 € | | | K0383.22460 | B | M24 | 15,8 | 60 | 18 | 12 | 120 | | | 24,75 € | | | K0383.22480 | B | M24 | 15,8 | 80 | 18 | 12 | 120 | | | 25,50 € | | | K0383.70412 | C | M4 | 1,8 | 11,9 | 2,5 | 2 | 0,3 | | | 3,45 € | | | K0383.70416 | C | M4 | 1,8 | 15,9 | 2,5 | 2 | 0,3 | | | 3,31 € | | | K0383.7046 | C | M4 | 1,8 | 5,9 | 2,5 | 2 | 0,3 | | | 3,45 € | | | K0383.7048 | C | M4 | 1,8 | 7,9 | 2,5 | 2 | 0,3 | | | 3,45 € | | | K0383.70410 | C | M4 | 1,8 | 9,9 | 2,5 | 2 | 0,3 | | | 3,45 € | | | K0383.70512 | C | M5 | 2,1 | 11,8 | 3 | 2,5 | 0,5 | | | 3,37 € | | | K0383.70516 | C | M5 | 2,1 | 15,8 | 3 | 2,5 | 0,5 | | | 3,37 € | | | K0383.70520 | C | M5 | 2,1 | 19,8 | 3 | 2,5 | 0,5 | | | 3,37 € | | | K0383.70525 | C | M5 | 2,1 | 24,8 | 3 | 2,5 | 0,5 | | | 3,45 € | | | K0383.7058 | C | M5 | 2,1 | 7,8 | 3 | 2,5 | 0,5 | | | 3,31 € | | | K0383.70510 | C | M5 | 2,1 | 9,8 | 3 | 2,5 | 0,5 | | | 3,31 € | | | K0383.70610 | C | M6 | 3 | 10,3 | 4 | 3 | 0,9 | | | 3,15 € | | | K0383.70612 | C | M6 | 3 | 12,3 | 4 | 3 | 0,9 | | | 3,15 € | | | K0383.70616 | C | M6 | 3 | 16,3 | 4 | 3 | 0,9 | | | 3,15 € | | | K0383.70620 | C | M6 | 3 | 20,3 | 4 | 3 | 0,9 | | | 3,23 € | | | K0383.70625 | C | M6 | 3 | 25,3 | 4 | 3 | 0,9 | | | 3,23 € | | | K0383.70810 | C | M8 | 4,2 | 10,4 | 5,5 | 4 | 1,5 | | | 3,45 € | | | K0383.70812 | C | M8 | 4,2 | 12,4 | 5,5 | 4 | 1,5 | | | 3,45 € | | | K0383.70816 | C | M8 | 4,2 | 16,4 | 5,5 | 4 | 1,5 | | | 3,45 € | | | K0383.70820 | C | M8 | 4,2 | 20,4 | 5,5 | 4 | 1,5 | | | 3,55 € | | | K0383.70825 | C | M8 | 4,2 | 25,4 | 5,5 | 4 | 1,5 | | | 3,55 € | | | K0383.70830 | C | M8 | 4,2 | 30,4 | 5,5 | 4 | 1,5 | | | 3,60 € | | | K0383.40810 | F | M8 | 4,5 | 10 | 5,5 | 4 | 15 | | | 15,75 € | | | K0383.40812 | F | M8 | 4,5 | 12 | 5,5 | 4 | 15 | | | 15,93 € | | | K0383.40816 | F | M8 | 4,5 | 16 | 5,5 | 4 | 15 | | | 15,99 € | | | K0383.40820 | F | M8 | 4,5 | 20 | 5,5 | 4 | 15 | | | 16,06 € | | | K0383.40825 | F | M8 | 4,5 | 25 | 5,5 | 4 | 15 | | | 16,06 € | | | K0383.40830 | F | M8 | 4,5 | 30 | 5,5 | 4 | 15 | | | 16,12 € | | | K0383.41012 | F | M10 | 6 | 12 | 7 | 5 | 20 | | | 17,50 € | | | K0383.41016 | F | M10 | 6 | 16 | 7 | 5 | 20 | | | 17,50 € | | | K0383.41020 | F | M10 | 6 | 20 | 7 | 5 | 20 | | | 17,50 € | | | K0383.41025 | F | M10 | 6 | 25 | 7 | 5 | 20 | | | 17,50 € | | | K0383.41030 | F | M10 | 6 | 30 | 7 | 5 | 20 | | | 17,70 € | | | K0383.41035 | F | M10 | 6 | 35 | 7 | 5 | 20 | | | 17,70 € | | | K0383.41040 | F | M10 | 6 | 40 | 7 | 5 | 20 | | | 18,11 € | | | K0383.41216 | F | M12 | 7,2 | 16 | 8,5 | 6 | 30 | | | 19,02 € | | | K0383.41220 | F | M12 | 7,2 | 20 | 8,5 | 6 | 30 | | | 19,02 € | | | K0383.41225 | F | M12 | 7,2 | 25 | 8,5 | 6 | 30 | | | 19,36 € | | | K0383.41230 | F | M12 | 7,2 | 30 | 8,5 | 6 | 30 | | | 19,36 € | | | K0383.41240 | F | M12 | 7,2 | 40 | 8,5 | 6 | 30 | | | 19,51 € | | | K0383.41250 | F | M12 | 7,2 | 50 | 8,5 | 6 | 30 | | | 20,22 € | | | K0383.41620 | F | M16 | 10,7 | 20 | 12 | 8 | 60 | | | 22,17 € | | | K0383.41625 | F | M16 | 10,7 | 25 | 12 | 8 | 60 | | | 22,17 € | | | K0383.41635 | F | M16 | 10,7 | 35 | 12 | 8 | 60 | | | 22,53 € | | | K0383.41650 | F | M16 | 10,7 | 50 | 12 | 8 | 60 | | | 22,68 € | | | K0383.42030 | F | M20 | 13,5 | 30 | 15 | 10 | 90 | | | 30,88 € | | | K0383.42040 | F | M20 | 13,5 | 40 | 15 | 10 | 90 | | | 31,02 € | | | K0383.42050 | F | M20 | 13,5 | 50 | 15 | 10 | 90 | | | 31,32 € | | | K0383.42060 | F | M20 | 13,5 | 60 | 15 | 10 | 90 | | | 31,79 € | | | K0383.42435 | F | M24 | 15,8 | 35 | 18 | 12 | 120 | | | 36,36 € | | | K0383.42450 | F | M24 | 15,8 | 50 | 18 | 12 | 120 | | | 37,37 € | | | K0383.42480 | F | M24 | 15,8 | 80 | 18 | 12 | 120 | | | 40,58 € | |
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
