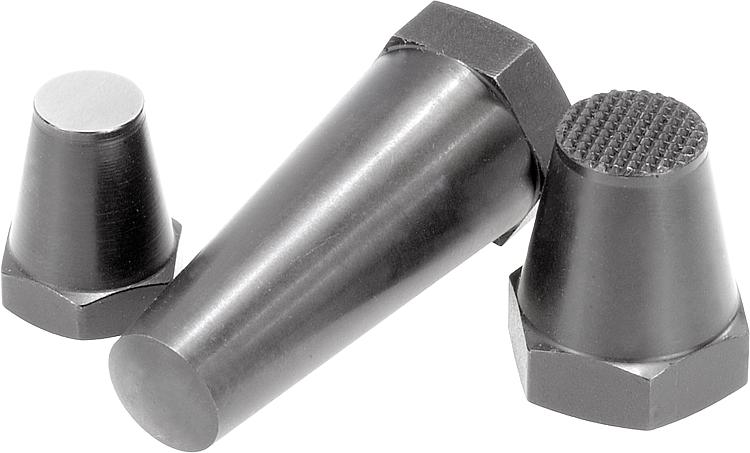

K0294Opěrné čepy z oceli, zušlechtěné a brynýrováné |
zpět |
|
|
PopisMateriál:Korpus ze zušlechtěné oceli.Provedení: Korpus kalen a brynýrován.Upozornění:Opěrné čepy se využívají k uchycení neopracovaných i opracovaných dílů. A navíc mohou sloužit jako zarážky a tlačné prvky při výrobě nástrojů a přípravků.

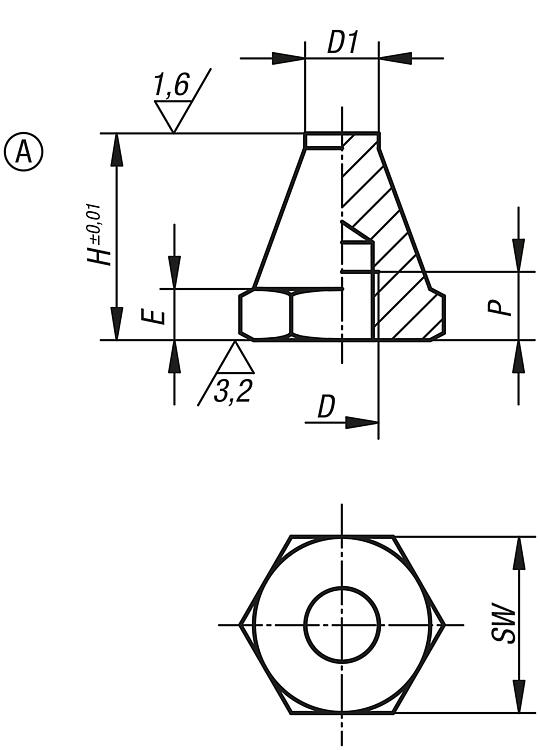

Do závitu D je možné našroubovat a vlepit závitové kolíky nebo šrouby. Tak je možné získat jednoduchým způsobem opěrku s vnějším závitem.Odkaz na výkres:Provedení A: rovná plocha

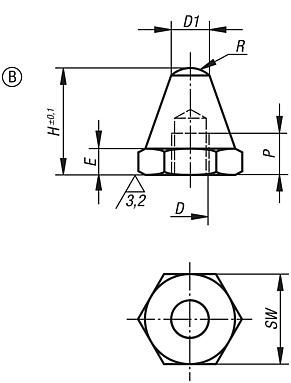

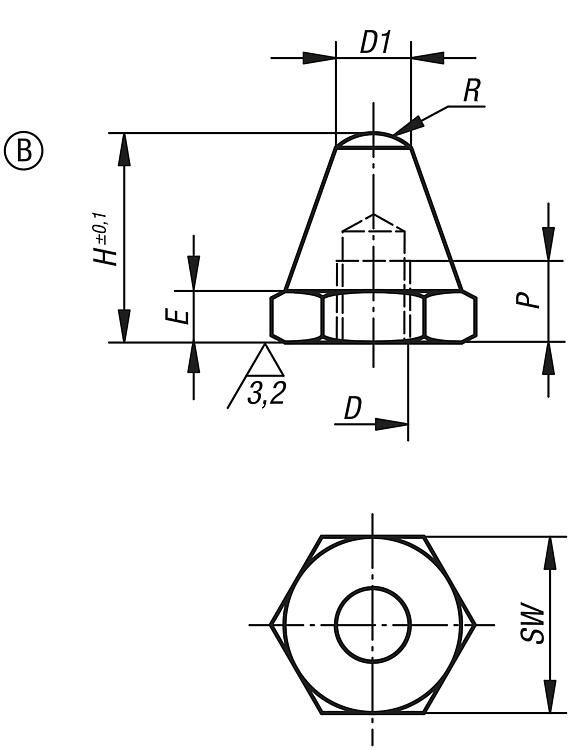

Provedení B: kulová plocha

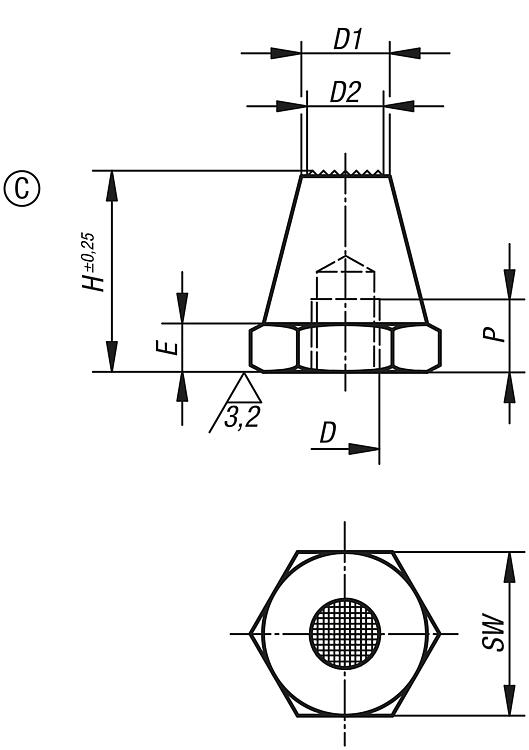

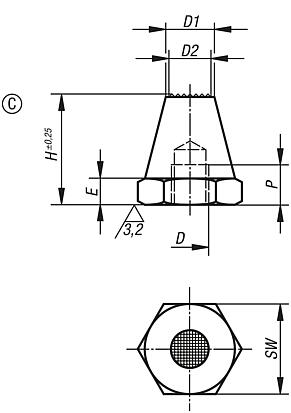

Provedení C: rýhovaná plocha StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

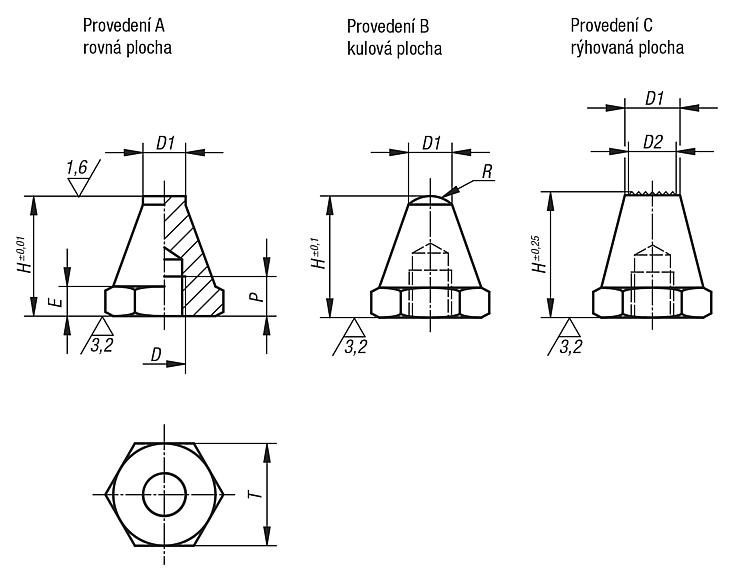

Výkresy (celkový přehled) |
| Objednací číslo | Provedení | D | D1 | E | H | P | SW | CAD | Přís. | Cena | Objednat |
|---|
| K0294.106012 | A | M6 | 6 | 3 | 12,5 | 4 | 11 |  | | 13,06 € | | | K0294.106025 | A | M6 | 6 | 3 | 25 | 7 | 11 | | | 14,65 € | | | K0294.108015 | A | M8 | 8 | 4 | 15 | 6 | 13 | | | 15,11 € | | | K0294.108030 | A | M8 | 8 | 4 | 30 | 9 | 13 | | | 17,03 € | | | K0294.110020 | A | M10 | 10 | 5 | 20 | 9 | 17 | | | 18,22 € | | | K0294.110040 | A | M10 | 10 | 5 | 40 | 13 | 17 | | | 19,37 € | | | K0294.112025 | A | M12 | 12 | 6 | 25 | 11 | 19 | | | 19,70 € | | | K0294.112050 | A | M12 | 12 | 6 | 50 | 16 | 19 | | | 21,48 € | | | K0294.116030 | A | M16 | 16 | 8 | 30 | 12 | 24 | | | 40,30 € | | | K0294.116060 | A | M16 | 16 | 8 | 60 | 20 | 24 | | | 49,09 € | |
|
| Objednací číslo | Provedení | D | D1 | E | H | P | R | SW | CAD | Přís. | Cena | Objednat |
|---|
| K0294.206012 | B | M6 | 6 | 3 | 12,5 | 4 | 5 | 11 | | | 10,79 € | | | K0294.206025 | B | M6 | 6 | 3 | 25 | 7 | 5 | 11 | | | 12,64 € | | | K0294.208015 | B | M8 | 8 | 4 | 15 | 6 | 8,5 | 13 | | | 12,33 € | | | K0294.208030 | B | M8 | 8 | 4 | 30 | 9 | 8,5 | 13 | | | 13,13 € | | | K0294.210020 | B | M10 | 10 | 5 | 20 | 9 | 9 | 17 | | | 13,68 € | | | K0294.210040 | B | M10 | 10 | 5 | 40 | 13 | 9 | 17 | | | 15,00 € | | | K0294.212025 | B | M12 | 12 | 6 | 25 | 11 | 12,75 | 19 | | | 15,00 € | | | K0294.212050 | B | M12 | 12 | 6 | 50 | 16 | 12,75 | 19 | | | 16,07 € | | | K0294.216030 | B | M16 | 16 | 8 | 30 | 12 | 17 | 24 | | | 28,77 € | | | K0294.216060 | B | M16 | 16 | 8 | 60 | 20 | 17 | 24 | | | 34,28 € | |
|
| Objednací číslo | Provedení
| D | D1 | D2 | E | H | P | SW | CAD | Přís. | Cena | Objednat |
|---|
| K0294.306012 | C | M6 | 6 | 5 | 3 | 12,5 | 4 | 11 | | | 14,36 € | | | K0294.306025 | C | M6 | 6 | 5 | 3 | 25 | 7 | 11 | | | 14,94 € | | | K0294.308015 | C | M8 | 8 | 6 | 4 | 15 | 6 | 13 | | | 14,89 € | | | K0294.308030 | C | M8 | 8 | 6 | 4 | 30 | 9 | 13 | | | 15,70 € | | | K0294.310020 | C | M10 | 10 | 8 | 5 | 20 | 9 | 17 | | | 17,46 € | | | K0294.310040 | C | M10 | 10 | 8 | 5 | 40 | 13 | 17 | | | 18,18 € | | | K0294.312025 | C | M12 | 12 | 9,5 | 6 | 25 | 11 | 19 | | | 16,80 € | | | K0294.312050 | C | M12 | 12 | 9,5 | 6 | 50 | 16 | 19 | | | 18,34 € | | | K0294.316030 | C | M16 | 16 | 13 | 8 | 30 | 12 | 24 | | | 37,10 € | | | K0294.316060 | C | M16 | 16 | 13 | 8 | 60 | 20 | 24 | | | 43,34 € | |
|
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
