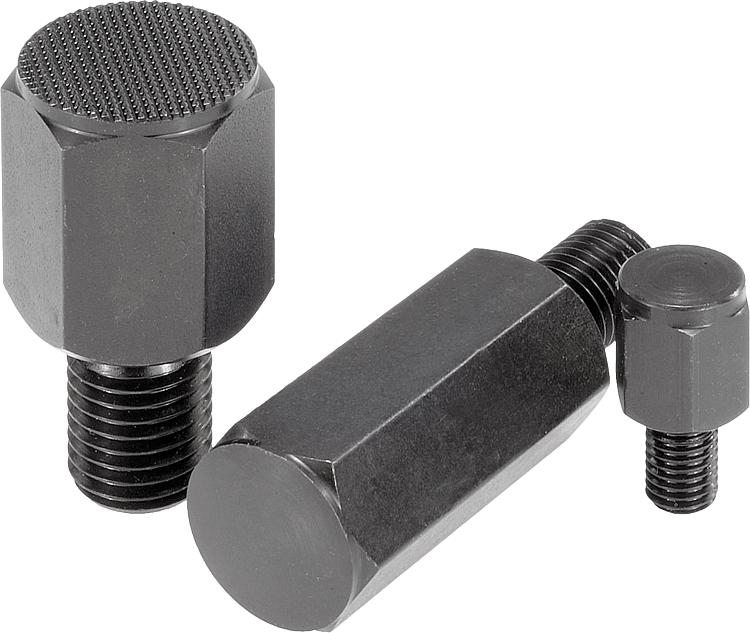

K0299Ustavovací nožky |
zpět |
|
|
PopisMateriál:Korpus ze zušlechtěné oceli.Provedení: Korpus kalen a brynýrován.

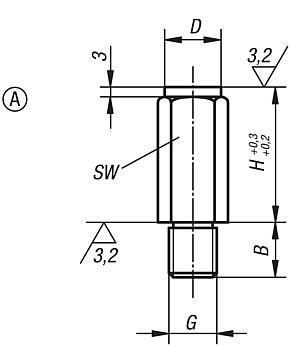

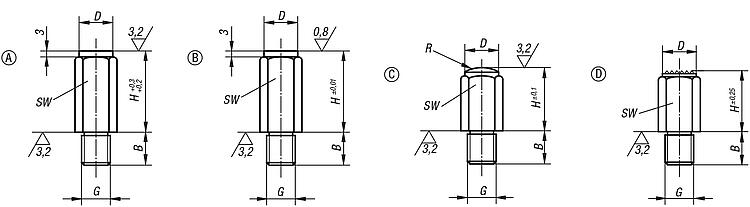

Opěrné plochy vytvrzeny.Upozornění:Ustavovací nožky se využívají k uchycení neopracovaných i opracovaných obrobků. A navíc mohou sloužit jako zarážky a tlačné prvky při výrobě nástrojů a přípravků.Odkaz na výkres:Provedení A: rovná tvrzená plocha

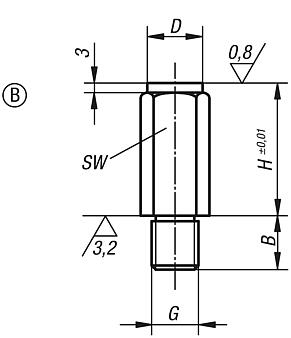

Provedení B: rovná broušená a tvrzená plocha

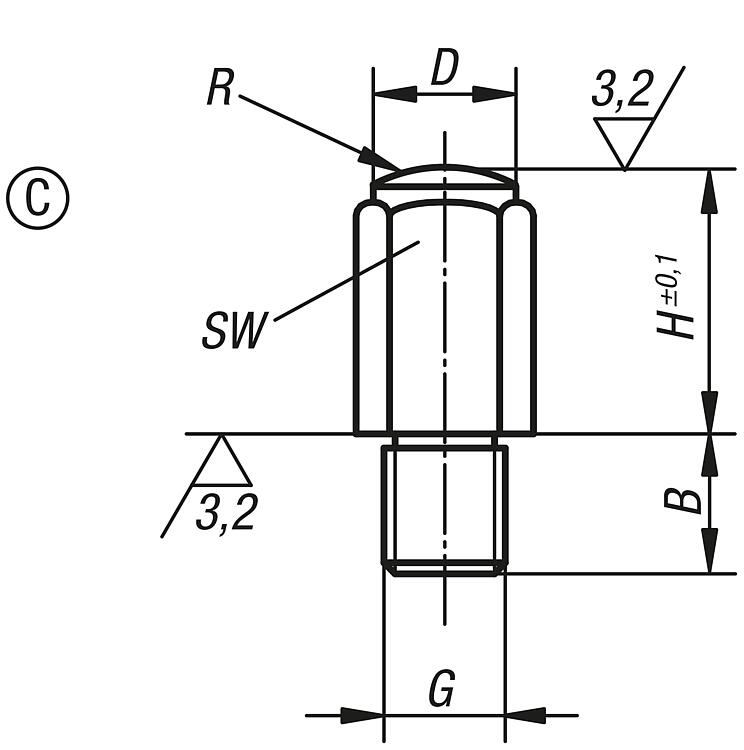

Provedení C: kulová plocha tvrzená

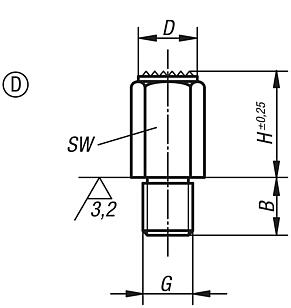

Provedení D: rýhovaná plocha kalená StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

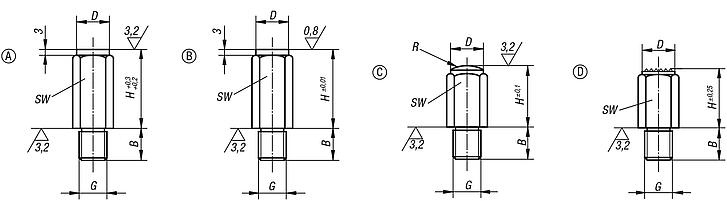

Výkresy (celkový přehled) |
| Objednací číslo | Provedení | B | D | G | H | SW | CAD | Přís. | Cena | Objednat |
|---|
| K0299.106010 | A | 11 | 10 | M6 | 10 | 10 |  | | 3,82 € | | | K0299.106020 | A | 11 | 10 | M6 | 20 | 10 | | | 3,30 € | | | K0299.108010 | A | 13 | 13 | M8 | 10 | 13 | | | 4,72 € | | | K0299.108015 | A | 13 | 13 | M8 | 15 | 13 | | | 4,31 € | | | K0299.108030 | A | 13 | 13 | M8 | 30 | 13 | | | 5,40 € | | | K0299.110010 | A | 16 | 17 | M10 | 10 | 17 | | | 5,03 € | | | K0299.110020 | A | 16 | 17 | M10 | 20 | 17 | | | 3,88 € | | | K0299.110040 | A | 16 | 17 | M10 | 40 | 17 | | | 3,67 € | | | K0299.112010 | A | 20 | 19 | M12 | 10 | 19 | | | 6,42 € | | | K0299.112025 | A | 20 | 19 | M12 | 25 | 19 | | | 6,94 € | | | K0299.112050 | A | 20 | 19 | M12 | 50 | 19 | | | 5,58 € | | | K0299.116015 | A | 24 | 27 | M16 | 15 | 27 | | | 7,06 € | | | K0299.116030 | A | 24 | 27 | M16 | 30 | 27 | | | 16,50 € | | | K0299.116060 | A | 24 | 27 | M16 | 60 | 27 | | | 15,74 € | | | K0299.120040 | A | 29 | 32 | M20 | 40 | 32 | | | 21,48 € | | | K0299.120080 | A | 29 | 32 | M20 | 80 | 32 | | | 27,25 € | |
|

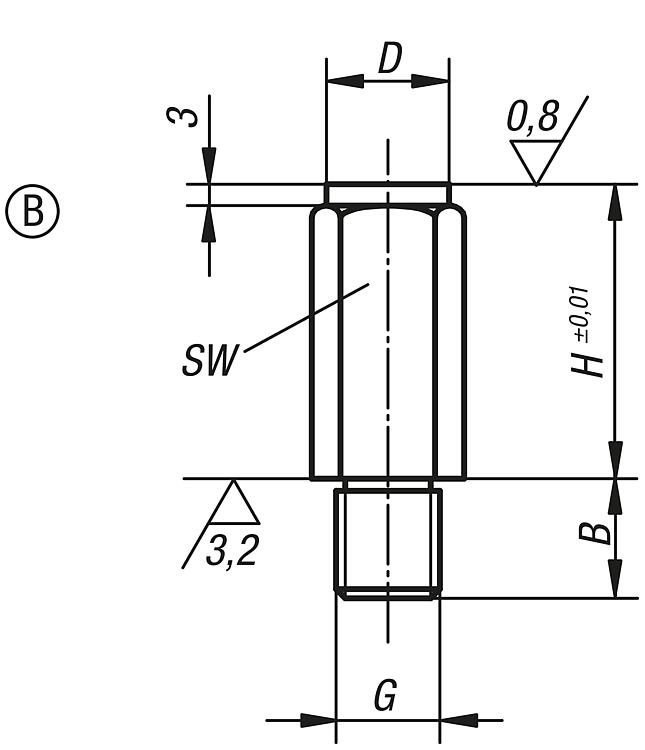

Ustavovací nožky, provedení B rovinná plocha broušená a kalená |
více informací |
| Objednací číslo | Provedení | B | D | G | H | SW | CAD | Přís. | Cena | Objednat |
|---|
| K0299.206010 | B | 11 | 10 | M6 | 10 | 10 | | | 9,31 € | | | K0299.206020 | B | 11 | 10 | M6 | 20 | 10 | | | 10,40 € | | | K0299.208010 | B | 13 | 13 | M8 | 10 | 13 | | | 11,44 € | | | K0299.208015 | B | 13 | 13 | M8 | 15 | 13 | | | 11,01 € | | | K0299.208030 | B | 13 | 13 | M8 | 30 | 13 | | | 10,42 € | | | K0299.210010 | B | 16 | 17 | M10 | 10 | 17 | | | 11,44 € | | | K0299.210020 | B | 16 | 17 | M10 | 20 | 17 | | | 11,95 € | | | K0299.210040 | B | 16 | 17 | M10 | 40 | 17 | | | 12,63 € | | | K0299.212010 | B | 20 | 19 | M12 | 10 | 19 | | | 14,82 € | | | K0299.212025 | B | 20 | 19 | M12 | 25 | 19 | | | 14,33 € | | | K0299.212050 | B | 20 | 19 | M12 | 50 | 19 | | | 15,19 € | | | K0299.216015 | B | 24 | 27 | M16 | 15 | 27 | | | 25,58 € | | | K0299.216030 | B | 24 | 27 | M16 | 30 | 27 | | | 27,02 € | | | K0299.216060 | B | 24 | 27 | M16 | 60 | 27 | | | 28,77 € | | | K0299.220040 | B | 29 | 32 | M20 | 40 | 32 | | | 34,56 € | | | K0299.220080 | B | 29 | 32 | M20 | 80 | 32 | | | 38,51 € | |
|
Objednací číslo
| Provedení | B | D | G | H | R | SW | CAD | Přís. | Cena | Objednat |
|---|
| K0299.306010 | C | 11 | 10 | M6 | 10 | 15 | 10 | | | 6,26 € | | | K0299.306020 | C | 11 | 10 | M6 | 20 | 15 | 10 | | | 7,06 € | | | K0299.308010 | C | 13 | 13 | M8 | 10 | 20 | 13 | | | 7,82 € | | | K0299.308015 | C | 13 | 13 | M8 | 15 | 20 | 13 | | | 11,11 € | | | K0299.308030 | C | 13 | 13 | M8 | 30 | 20 | 13 | | | 9,32 € | | | K0299.310010 | C | 16 | 17 | M10 | 10 | 30 | 17 | | | 9,44 € | | | K0299.310020 | C | 16 | 17 | M10 | 20 | 30 | 17 | | | 11,84 € | | | K0299.310040 | C | 16 | 17 | M10 | 40 | 30 | 17 | | | 12,24 € | | | K0299.312010 | C | 20 | 19 | M12 | 10 | 40 | 19 | | | 9,96 € | | | K0299.312025 | C | 20 | 19 | M12 | 25 | 35 | 19 | | | 15,29 € | | | K0299.312050 | C | 20 | 19 | M12 | 50 | 35 | 19 | | | 16,40 € | | | K0299.316015 | C | 24 | 27 | M16 | 15 | 50 | 27 | | | 33,22 € | | | K0299.316030 | C | 24 | 27 | M16 | 30 | 50 | 27 | | | 26,48 € | | | K0299.316060 | C | 24 | 27 | M16 | 60 | 50 | 27 | | | 35,65 € | | | K0299.320040 | C | 29 | 32 | M20 | 40 | 60 | 32 | | | 60,74 € | | | K0299.320080 | C | 29 | 32 | M20 | 80 | 60 | 32 | | | 47,10 € | |
|

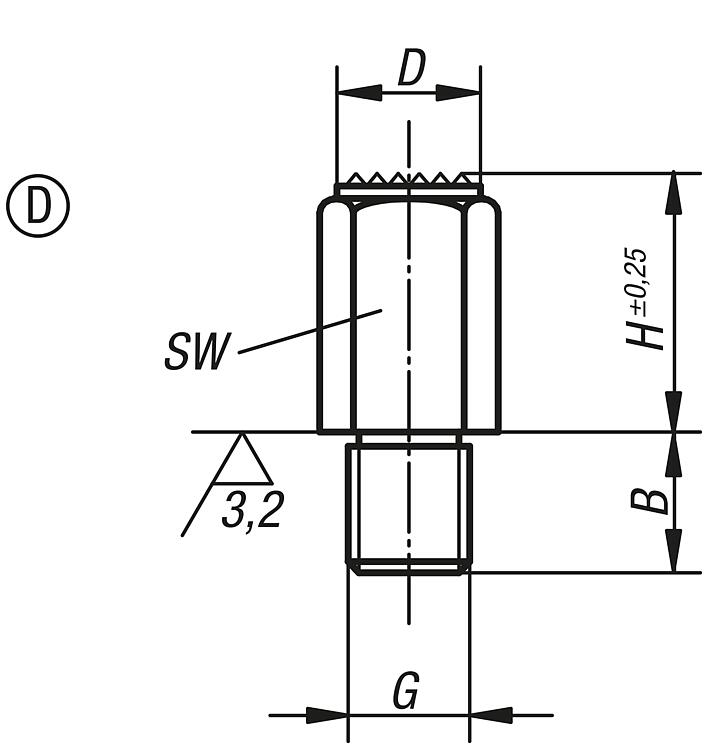

Ustavovací nožky, provedení D, vroubkovaná plocha, kalená |
více informací |
| Objednací číslo | Provedení | B | D | G | H | SW | CAD | Přís. | Cena | Objednat |
|---|
| K0299.406010 | D | 11 | 10 | M6 | 10 | 10 | | | 12,14 € | | | K0299.406020 | D | 11 | 10 | M6 | 20 | 10 | | | 12,82 € | | | K0299.408015 | D | 13 | 13 | M8 | 15 | 13 | | | 12,72 € | | | K0299.408030 | D | 13 | 13 | M8 | 30 | 13 | | | 13,06 € | | | K0299.410020 | D | 16 | 17 | M10 | 20 | 17 | | | 15,19 € | | | K0299.410040 | D | 16 | 17 | M10 | 40 | 17 | | | 15,65 € | | | K0299.412025 | D | 20 | 19 | M12 | 25 | 19 | | | 16,76 € | | | K0299.412050 | D | 20 | 19 | M12 | 50 | 19 | | | 17,35 € | | | K0299.416030 | D | 24 | 27 | M16 | 30 | 27 | | | 29,03 € | | | K0299.416060 | D | 24 | 27 | M16 | 60 | 27 | | | 34,76 € | | | K0299.420040 | D | 29 | 32 | M20 | 40 | 32 | | | 35,50 € | | | K0299.420080 | D | 29 | 32 | M20 | 80 | 32 | | | 44,86 € | |
|
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
