K0350Opěrné čepy s kulovou koncovkou, provedení A |
zpět |
|

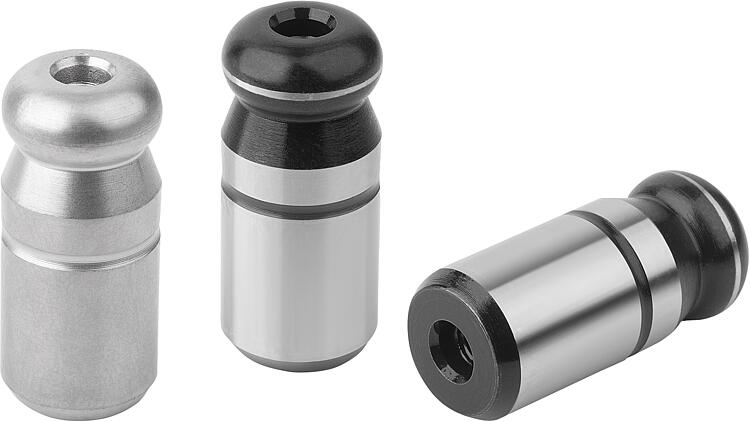

Popis zboží/obrázky produktu |
|
|
PopisMateriál:Nástrojová ocel nebo nerezová ocel 1.4305.Provedení: Ocel tvrzená a broušená.

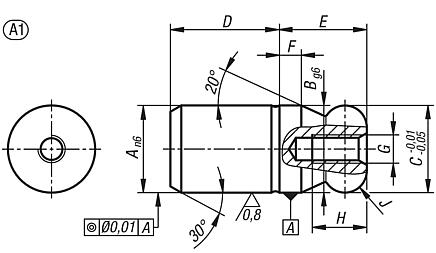

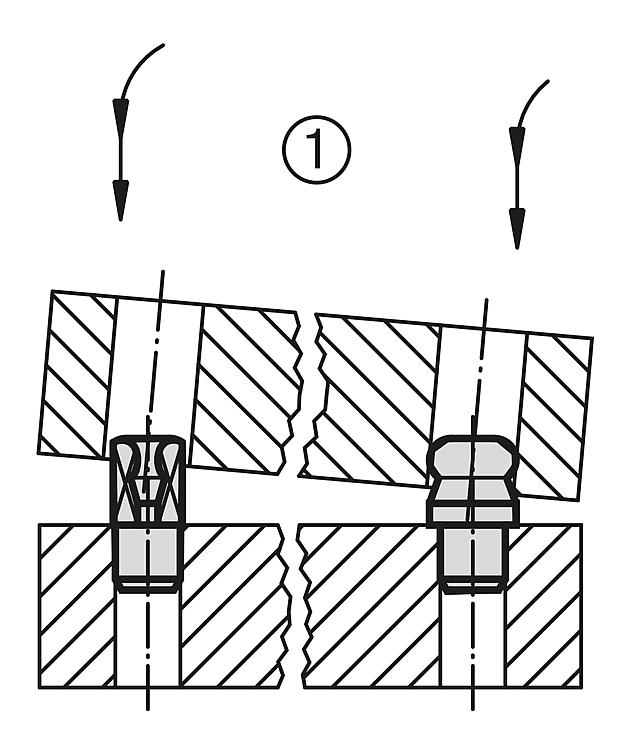

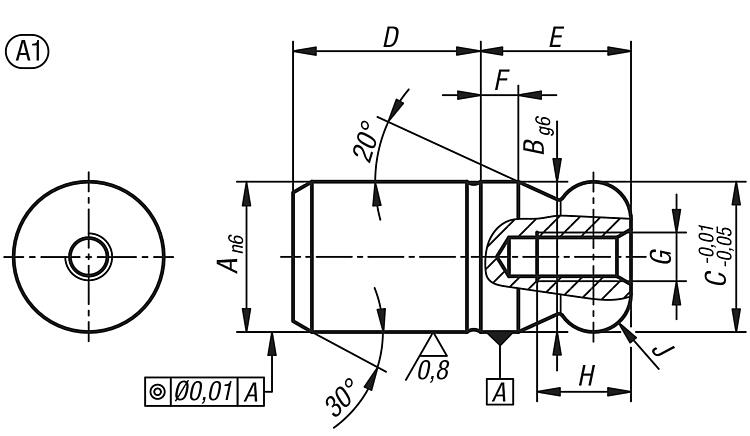

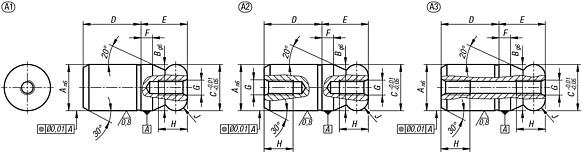

Nerezová ocel broušená a kolsterizovaná.Upozornění:Opěrné čepy s kulovou koncovkou jsou optimálně uzpůsobeny k nasouvání. Sklon sevření nazývaný také zásuvkový efekt, který vzniká při šikmém nasouvání upínané části, je minimalizován díky kulové čepové koncovce (viz také schéma spojování 1).Odkaz na výkres:1) Vnitřní závit, jednostranný se slepým otvorem

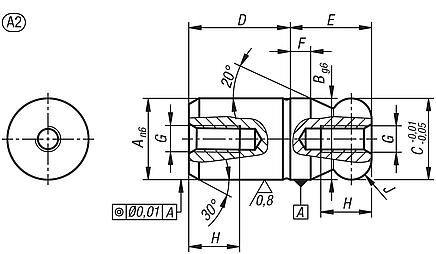

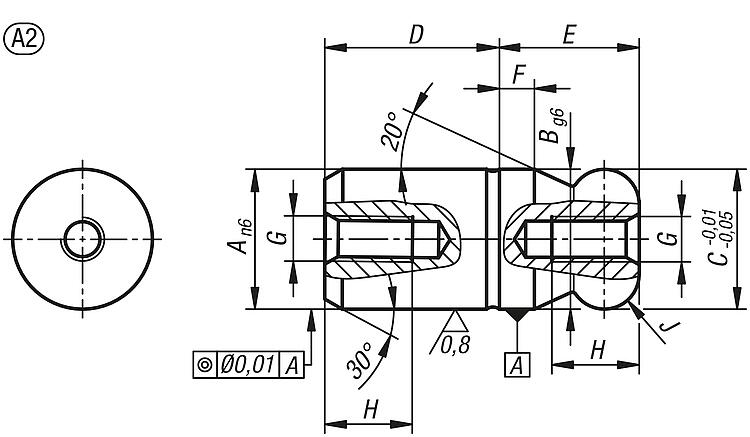

2) Vnitřní závit oboustranný se slepým otvorem

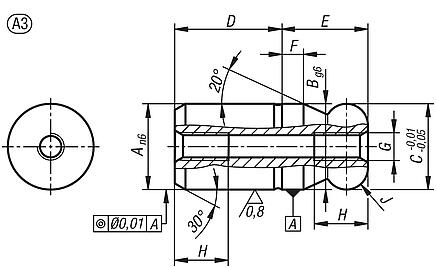

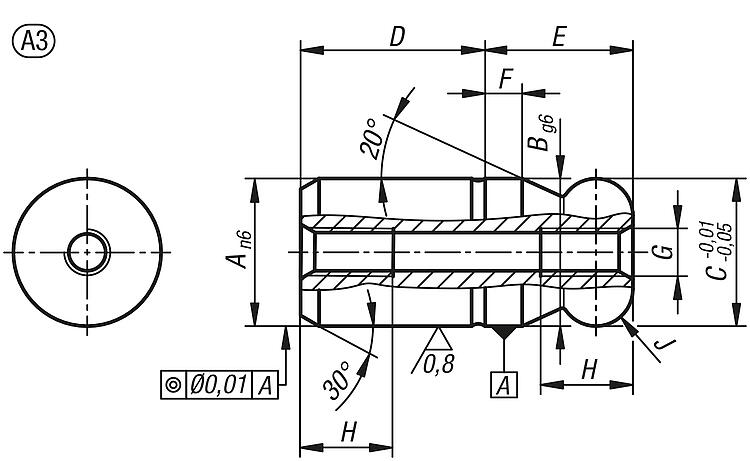

3) Vnitřní závit oboustranný s průchozím otvorem StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

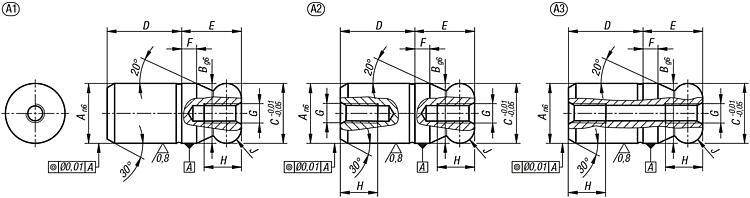

Výkresy (celkový přehled) |
Středicí čepy s kulovou koncovkou, provedení A, vnitřní závit, jednostranný se slepým otvorem |
více informací |
| Objednací číslo | Materiál
| Velikost | A | B | C | D | E | F | G | H | J | Závitový otvor jádra | CAD | Přís. | Cena | Objednat |
|---|
| K0350.05 | nástrojová ocel | 1 | 5 | 5 | 5 | 6 | 5 | 2 | M2,5 | 4,5 | R 1 | Slepý otvor |  | | 11,63 € | | | K0350.06 | nástrojová ocel | 1 | 6 | 6 | 6 | 8 | 6 | 2 | M3 | 5 | R 1 | Slepý otvor | | | 13,08 € | | | K0350.08 | nástrojová ocel | 1 | 8 | 8 | 8 | 10 | 8 | 2 | M3 | 6 | R 2 | Slepý otvor | | | 14,80 € | | | K0350.10 | nástrojová ocel | 1 | 10 | 10 | 10 | 13 | 10 | 2,5 | M3 | 6 | R 2,5 | Slepý otvor | | | 15,38 € | | | K0350.12 | nástrojová ocel | 1 | 12 | 12 | 12 | 15 | 12 | 3 | M4 | 8 | R 3 | Slepý otvor | | | 15,85 € | | | K0350.14 | nástrojová ocel | 1 | 14 | 14 | 14 | 17 | 14 | 3,5 | M4 | 8 | R 3,5 | Slepý otvor | | | 17,41 € | | | K0350.16 | nástrojová ocel | 1 | 16 | 16 | 16 | 20 | 16 | 4 | M5 | 10 | R 4 | Slepý otvor | | | 17,51 € | | | K0350.20 | nástrojová ocel | 1 | 20 | 20 | 20 | 25 | 20 | 5 | M5 | 10 | R 5 | Slepý otvor | | | 21,33 € | | | K0350.25 | nástrojová ocel | 1 | 25 | 25 | 25 | 25 | 25 | 6 | M5 | 10 | R 6 | Slepý otvor | | | 23,27 € | | | K0350.30 | nástrojová ocel | 1 | 30 | 30 | 30 | 30 | 30 | 8 | M6 | 12 | R 8 | Slepý otvor | | | 31,46 € | | | K0350.40 | nástrojová ocel | 1 | 40 | 40 | 40 | 40 | 40 | 10 | M6 | 12 | R 10 | Slepý otvor | | | 64,77 € | | | K0350.50 | nástrojová ocel | 1 | 50 | 50 | 50 | 50 | 50 | 12 | M6 | 12 | R 12 | Slepý otvor | | | 91,31 € | | | K0350.505 | nerezová ocel | 1 | 5 | 5 | 5 | 6 | 5 | 2 | M2,5 | 4,5 | R 1 | Slepý otvor | | | 16,52 € | | | K0350.506 | nerezová ocel | 1 | 6 | 6 | 6 | 8 | 6 | 2 | M3 | 5 | R 1 | Slepý otvor | | | 18,58 € | | | K0350.508 | nerezová ocel | 1 | 8 | 8 | 8 | 10 | 8 | 2 | M3 | 6 | R 2 | Slepý otvor | | | 21,23 € | | | K0350.510 | nerezová ocel | 1 | 10 | 10 | 10 | 13 | 10 | 2,5 | M3 | 6 | R 2,5 | Slepý otvor | | | 22,11 € | | | K0350.512 | nerezová ocel | 1 | 12 | 12 | 12 | 15 | 12 | 3 | M4 | 8 | R 3 | Slepý otvor | | | 23,18 € | | | K0350.514 | nerezová ocel | 1 | 14 | 14 | 14 | 17 | 14 | 3,5 | M4 | 8 | R 3,5 | Slepý otvor | | | 25,34 € | | | K0350.516 | nerezová ocel | 1 | 16 | 16 | 16 | 20 | 16 | 4 | M5 | 10 | R 4 | Slepý otvor | | | 25,55 € | | | K0350.520 | nerezová ocel | 1 | 20 | 20 | 20 | 25 | 20 | 5 | M5 | 10 | R 5 | Slepý otvor | | | 38,65 € | |
|
Středicí čepy s kulovou koncovkou, provedení A, vnitřní závit oboustranný se slepým otvorem |
více informací |
| Objednací číslo | Materiál
| Velikost | A | B | C | D | E | F | G | H | J | Závitový otvor jádra | CAD | Přís. | Cena | Objednat |
|---|
|
Středicí čepy s kulovou koncovkou, provedení A, vnitřní závit, oboustranný s průběžným otvorem |
více informací |
| Objednací číslo | Materiál
| Velikost | A | B | C | D | E | F | G | H | J | Závitový otvor jádra | CAD | Přís. | Cena | Objednat |
|---|
|
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
