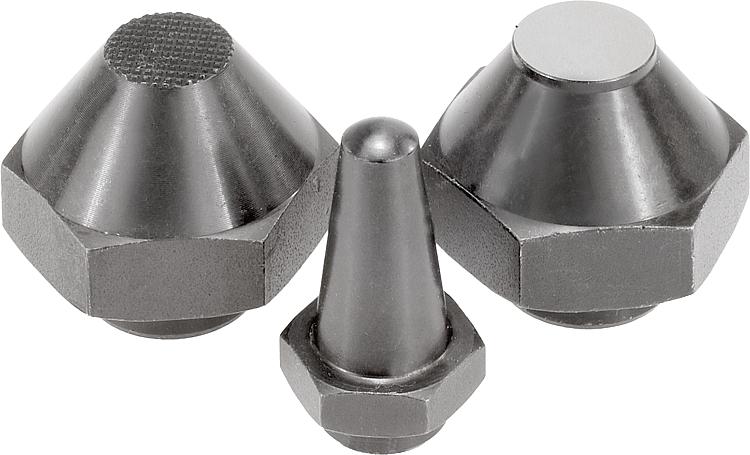

K0295Opěrné čepy s ustavovacím čepem |
zpět |
|
|
PopisMateriál:Korpus ze zušlechtěné oceli.Provedení: Korpus kalen a brynýrován.
Opěrné plochy vytvrzeny.Upozornění:Opěrné čepy se využívají k uchycení neopracovaných i opracovaných dílů. A navíc mohou sloužit jako zarážky a tlačné prvky při výrobě nástrojů a přípravků.

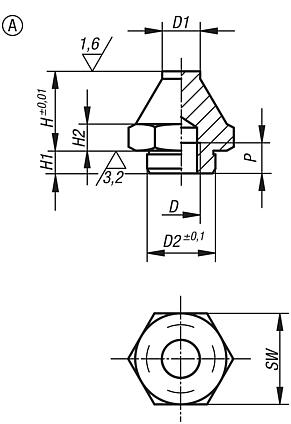

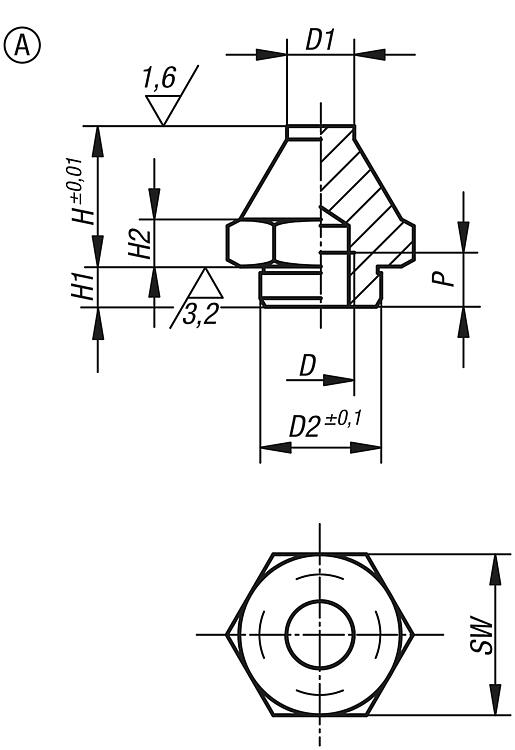

Do závitu D je možné našroubovat a vlepit závitové kolíky nebo šrouby. Tak je možné získat jednoduchým způsobem opěrku s vnějším závitem.Odkaz na výkres:Provedení A: rovná plocha

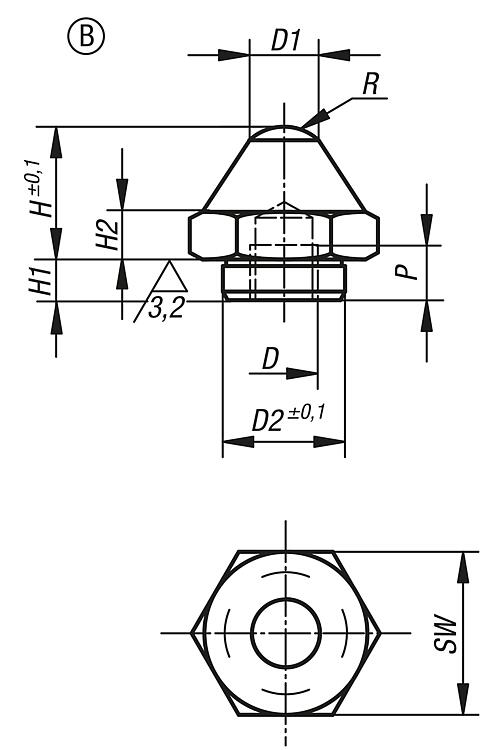

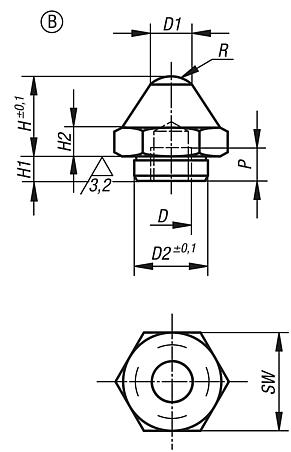

Provedení B: kulová plocha

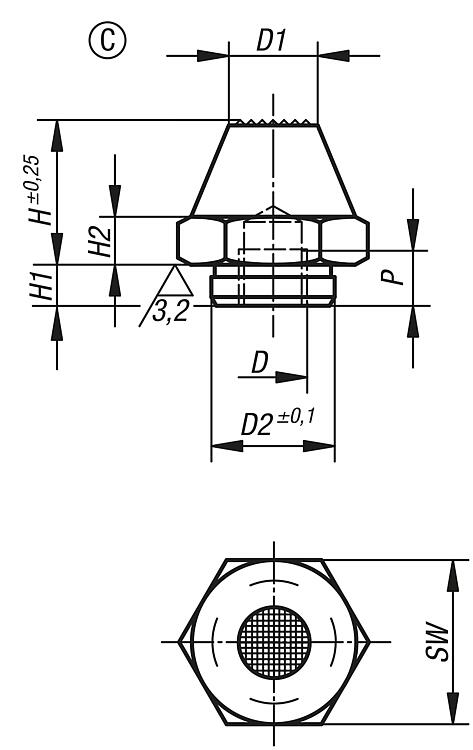

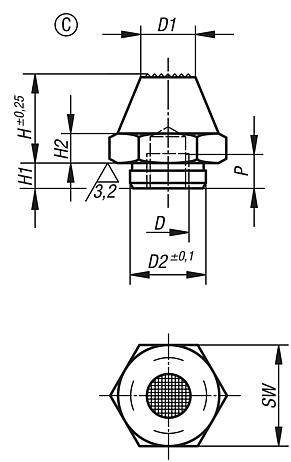

Provedení C: rýhovaná plocha StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

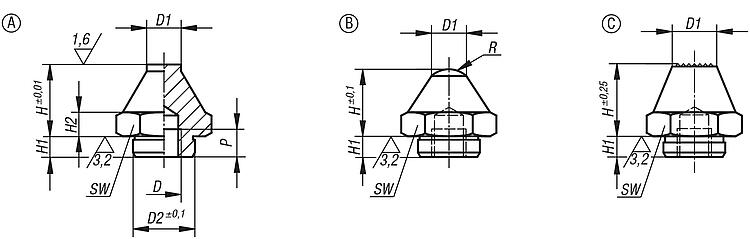

Výkresy (celkový přehled) |
Opěrné čepy s ustavovacím čepem, provedení A rovinná plocha |
více informací |
| Objednací číslo | Provedení | D | D1 | D2 | H | H1 | H2 | P | SW | CAD | Přís. | Cena | Objednat |
|---|
| K0295.106012 | A | M6 | 7 | 11,9 | 12,5 | 4 | 4 | 6 | 17 |  | | 14,14 € | | | K0295.106025 | A | M6 | 7 | 11,9 | 25 | 4 | 4 | 6 | 17 | | | 17,74 € | | | K0295.110020 | A | M10 | 10 | 17,8 | 20 | 5 | 7 | 10 | 24 | | | 23,00 € | | | K0295.110040 | A | M10 | 10 | 17,8 | 40 | 6 | 7 | 10 | 24 | | | 22,39 € | | | K0295.116030 | A | M16 | 20 | 25,8 | 30 | 10 | 13 | 16 | 41 | | | 38,80 € | | | K0295.116060 | A | M16 | 20 | 25,8 | 60 | 10 | 13 | 16 | 41 | | | 39,72 € | |
|
Opěrné čepy s ustavovacím čepem, provedení B kulová plocha |
více informací |
| Objednací číslo | Provedení | D | D1 | D2 | H | H1 | H2 | P | R | SW | CAD | Přís. | Cena | Objednat |
|---|
| K0295.206012 | B | M6 | 7 | 11,9 | 12,5 | 4 | 4 | 6 | 6 | 17 | | | 12,55 € | | | K0295.206025 | B | M6 | 7 | 11,9 | 25 | 4 | 4 | 6 | 6 | 17 | | | 17,17 € | | | K0295.210020 | B | M10 | 10 | 17,8 | 20 | 5 | 7 | 10 | 7,5 | 24 | | | 13,82 € | | | K0295.210040 | B | M10 | 10 | 17,8 | 40 | 6 | 7 | 10 | 7,5 | 24 | | | 18,08 € | | | K0295.216030 | B | M16 | 20 | 25,8 | 30 | 10 | 13 | 16 | 26 | 41 | | | 23,47 € | | | K0295.216060 | B | M16 | 20 | 25,8 | 60 | 10 | 13 | 16 | 26 | 41 | | | 28,91 € | |
|
|
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
