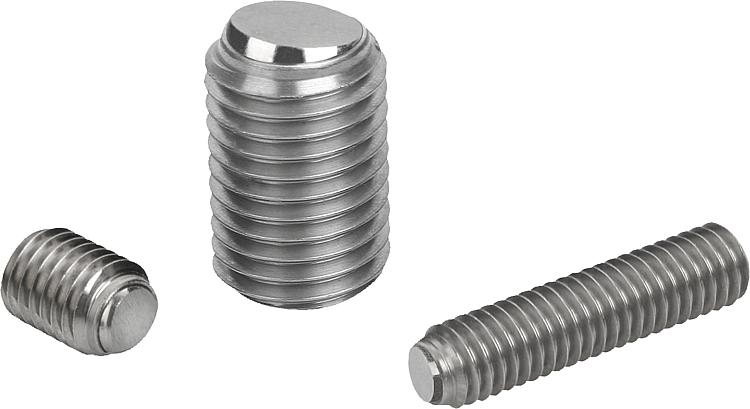

K0384Kuličkové tlačné šrouby bez hlavy, nerez se zploštělou kuličkou... |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:Šroub a kulička z nerezové oceli.Provedení: Nerezová ocel bez povrchové úpravy.Upozornění:Šrouby se zploštělou kuličkou by se neměly upínat, podpírat a zachycovat planparalelní desky, protože naklonění kuličky až o 9° může způsobit nežádoucí pohyb desky.
Delší provedení byla koncipována speciálně pro použití jako "zalepovací kolíky". Ta se pak našroubují a zalepí do libovolného prvku s vnitřním závitem a umožní ekonomickou výrobu malých serií prvků s vnějšími závity.Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
Objednací číslo

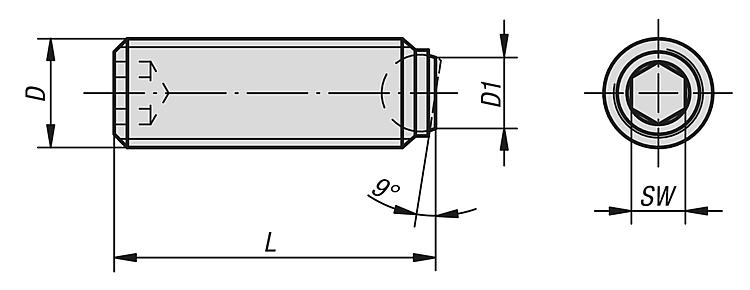

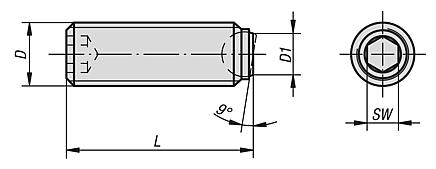

| Provedení | D | D1 | L | Kulička ø | SW | Zatížitelnost
max. kN (jen při
statickém zatížení) | CAD | Přís. | Cena | Objednat |
|---|
| K0384.50612 | BV | M6 | 3 | 12,1 | 4 | 3 | 6 |  | | 8,33 € | | | K0384.50616 | BV | M6 | 3 | 16,1 | 4 | 3 | 6 | | | 8,43 € | | | K0384.50620 | BV | M6 | 3 | 20,1 | 4 | 3 | 6 | | | 8,56 € | | | K0384.50625 | BV | M6 | 3 | 25,1 | 4 | 3 | 6 | | | 8,64 € | | | K0384.50816 | BV | M8 | 4,1 | 16,3 | 5,5 | 4 | 9 | | | 9,70 € | | | K0384.50820 | BV | M8 | 4,1 | 20,3 | 5,5 | 4 | 9 | | | 9,77 € | | | K0384.50825 | BV | M8 | 4,1 | 25,3 | 5,5 | 4 | 9 | | | 9,77 € | | | K0384.50830 | BV | M8 | 4,1 | 30,3 | 5,5 | 4 | 9 | | | 9,83 € | | | K0384.51020 | BV | M10 | 5,6 | 20,3 | 7 | 5 | 12 | | | 10,86 € | | | K0384.51025 | BV | M10 | 5,6 | 25,3 | 7 | 5 | 12 | | | 10,95 € | | | K0384.51035 | BV | M10 | 5,6 | 35,3 | 7 | 5 | 12 | | | 11,00 € | | | K0384.51040 | BV | M10 | 5,6 | 40,2 | 7 | 5 | 12 | | | 11,13 € | | | K0384.51220 | BV | M12 | 7 | 20,2 | 8,5 | 6 | 18 | | | 12,85 € | | | K0384.51230 | BV | M12 | 7 | 30,2 | 8,5 | 6 | 18 | | | 13,01 € | | | K0384.51240 | BV | M12 | 7 | 40,2 | 8,5 | 6 | 18 | | | 13,15 € | | | K0384.51250 | BV | M12 | 7 | 50 | 8,5 | 6 | 18 | | | 13,20 € | | | K0384.51635 | BV | M16 | 10,7 | 35 | 12 | 8 | 36 | | | 18,76 € | | | K0384.51650 | BV | M16 | 10,7 | 50 | 12 | 8 | 36 | | | 18,98 € | |
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
