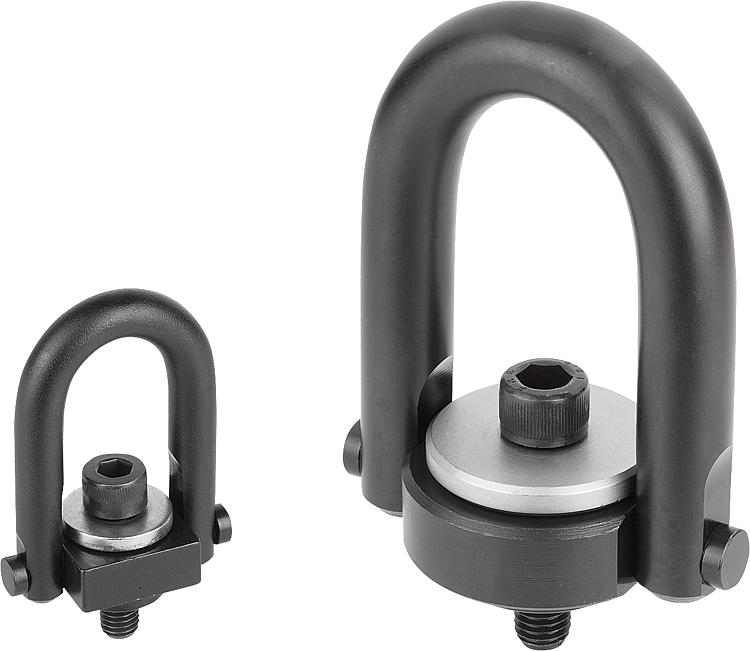

Popis zboží/obrázky produktu |
|
|
PopisMateriál:Zušlechtěná ocel.Provedení: Brynýrováno.Upozornění:Každé provedení je po zkoušce nosnosti (s 5násobnou bezpečností) dodatečně podrobeno vizuální prohlídce.

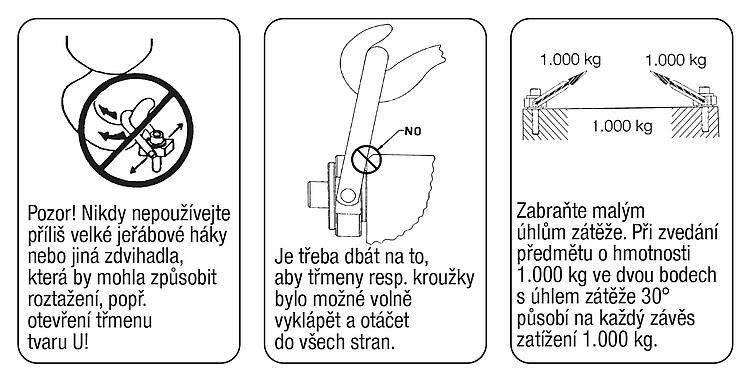

Ke každému závěsnému třmenu je přiložen bezpečnostní list pro instalaci.
Mezi přírubu pouzdra a opěrnou plochu nevkládejte žádné distanční podložky.
Šrouby je třeba utáhnout uvedeným momentem a v pravidelných intervalech kontrolovat, popř. dotáhnout. Po montáži je nutné vyzkoušet, zda lze třmen volně vyklápět a otáčet ve všech směrech.
Zvedat je nutné opatrně a zamezit rázovému zatížení.
Nosnost vyražená na třmenu nesmí být překročena.Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

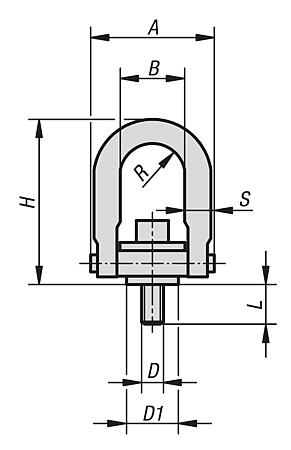

| Objednací číslo | Provedení
| D | D1 | A | B | H | L | R | S | Max.
nosnost
kg | Moment
utažení
Nm | CAD | Přís. | Cena | Objednat |
|---|
| K2178.08 | standardní | M8 | 19 | 46,7 | 22 | 67,8 | 12,5 | 10,9 | 9,7 | 400 | 9,81 |  | | 96,75 € | | | K2178.10 | standardní | M10 | 19 | 46,7 | 22 | 67,8 | 17,5 | 10,9 | 9,7 | 450 | 16,7 | | | 96,75 € | | | K2178.12 | standardní | M12 | 38,1 | 89,4 | 46 | 123 | 19 | 22,4 | 19 | 1050 | 37,3 | | | 115,29 € | | | K2178.16 | standardní | M16 | 38,1 | 89,4 | 46 | 123 | 29 | 22,4 | 19 | 1900 | 80,4 | | | 115,29 € | | | K2178.201 | standardní | M20 | 38,1 | 89,4 | 46 | 123 | 34 | 22,4 | 19 | 2150 | 133 | | | 139,32 € | | | K2178.20 | standardní | M20 | 58,7 | 130,6 | 70 | 163 | 32 | 35,6 | 25,4 | 3000 | 133 | | | 246,92 € | | | K2178.24 | standardní | M24 | 58,7 | 130,6 | 70 | 163 | 37 | 35,6 | 25,4 | 4200 | 304 | | | 246,92 € | | | K2178.30 | standardní | M30 | 81 | 165,1 | 90 | 221,7 | 46 | 44,5 | 31,7 | 7000 | 588 | | | 592,30 € | | | K2178.36 | standardní | M36 | 106,4 | 217,2 | 115 | 316,7 | 68 | 57,2 | 44,4 | 11000 | 981 | | | 810,80 € | | | K2178.42 | standardní | M42 | 106,4 | 217,2 | 115 | 316,7 | 68 | 57,2 | 44,4 | 12500 | 981 | | | 972,68 € | | | K2178.48 | standardní | M48 | 106,4 | 217,2 | 115 | 316,7 | 88 | 57,2 | 44,4 | 13500 | 981 | | | 1 116,14 € | | | K2178.112 | dlouhé | M12 | 38,1 | 89,4 | 46 | 170,7 | 19 | 22,4 | 19 | 1050 | 37,3 | | | 166,82 € | | | K2178.116 | dlouhé | M16 | 38,1 | 89,4 | 46 | 170,7 | 29 | 22,4 | 19 | 1900 | 80,4 | | | 166,82 € | | | K2178.1201 | dlouhé | M20 | 38,1 | 89,4 | 46 | 170,7 | 34 | 22,4 | 19 | 2150 | 133 | | | 166,82 € | | | K2178.120 | dlouhé | M20 | 58,7 | 130,6 | 70 | 206 | 32 | 35,6 | 25,4 | 3000 | 133 | | | 323,66 € | | | K2178.124 | dlouhé | M24 | 58,7 | 130,6 | 70 | 206 | 37 | 35,6 | 25,4 | 4200 | 304 | | | 323,66 € | |
|
