K2045Nosné čepy VDI 3366 |
zpět |
|

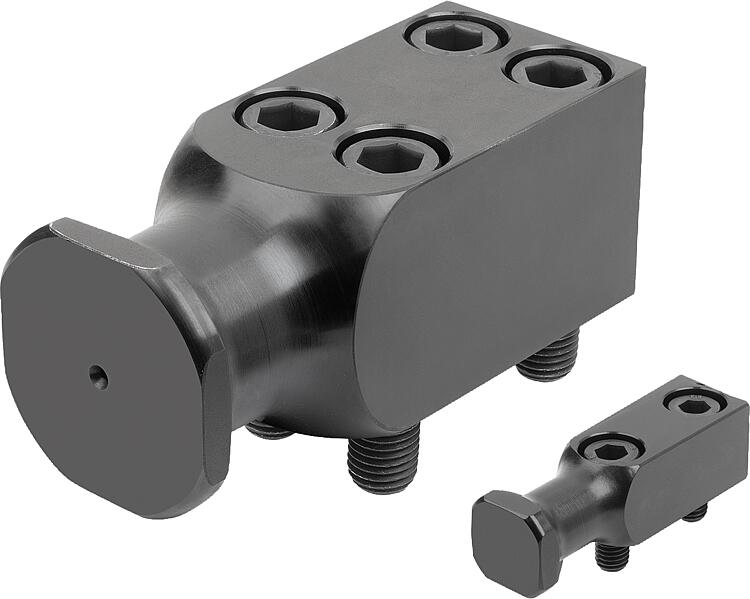

Popis zboží/obrázky produktu |
|
|
PopisMateriál:Ocel 1.1191 (CK45). Pevnost v tahu ≈700 N/mm².Provedení: Brynýrováno.Upozornění:Nosné čepy podle VDI 3366.
Zpravidla je třeba použít čtyři nosné čepy. Při použití čtyř nosných čepů je třeba brát v úvahu, že dva nosné čepy nesou celou hmotnost nářadí. Při otáčení nástroje tak může být zatížení rozloženo na dva nosné čepy.

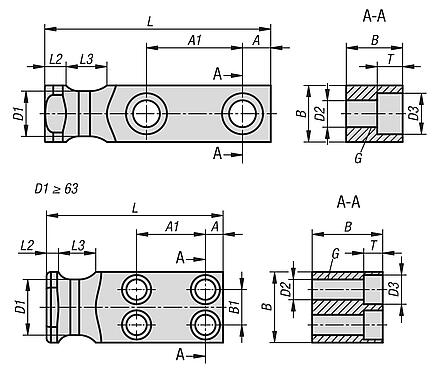

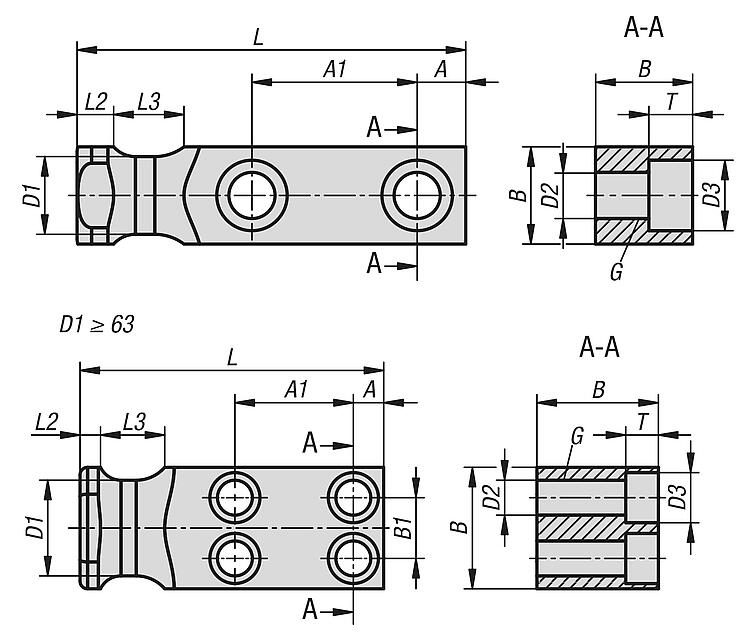

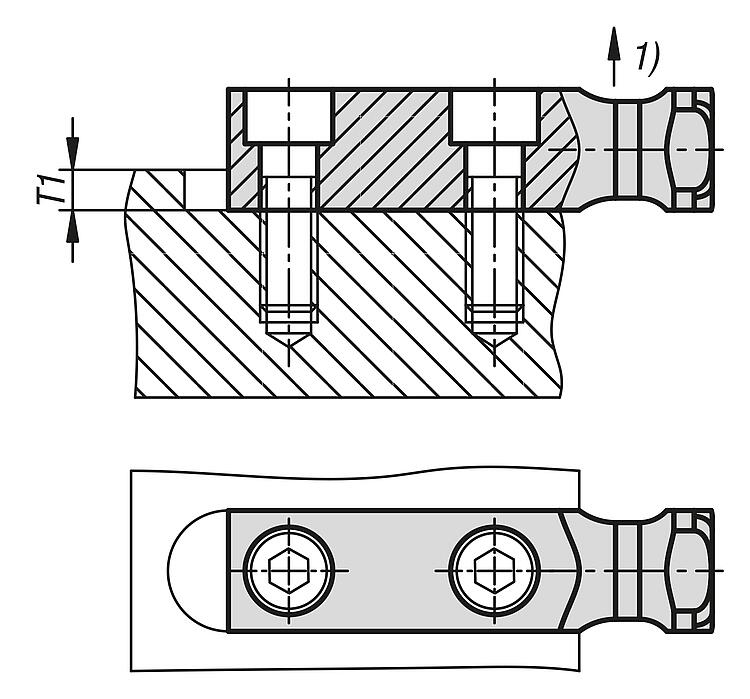

Dodávka se šrouby s válcovou hlavou.Odkaz na výkres:Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
| Objednací číslo | A
| A1 | B | B1 | D1 | D2 | D3 | G
pro
válcový šroub | L | L2 | L3 | T | T1 | Nosnost
kg | CAD | Přís. | Cena | Objednat |
|---|
| K2045.16 | 10 | 34 | 20 | - | 16 | 9,5 | 14,5 | M8x25 | 80 | 6 | 20 | 9 | 6 | 320 |  | | 21,38 € | | | K2045.20 | 10 | 37 | 25 | - | 20 | 11,5 | 17,5 | M10x30 | 90 | 8 | 25 | 11 | 8 | 630 | | | 24,95 € | | | K2045.25 | 12 | 38 | 35 | - | 25 | 14 | 20 | M12x40 | 100 | 8 | 30 | 13 | 10 | 1250 | | | 30,53 € | | | K2045.32 | 16 | 46 | 40 | - | 32 | 18 | 26 | M16x45 | 120 | 10 | 32 | 17,5 | 10 | 2000 | | | 41,75 € | | | K2045.40 | 18 | 54 | 50 | - | 40 | 23 | 33 | M20x60 | 140 | 10 | 40 | 21,5 | 12 | 3200 | | | 56,27 € | | | K2045.50 | 22 | 59 | 60 | - | 50 | 27 | 39 | M24x70 | 160 | 12 | 45 | 25 | 14 | 5000 | | | 81,47 € | | | K2045.63 | 20 | 78 | 80 | 40 | 63 | 23 | 33 | M20x100 | 200 | 12 | 50 | 21,5 | 16 | 8000 | | | 203,67 € | |
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
