K1921Úchytná pouzdra pro nosné čepy s kuličkou, z nerezové oceli,... |
zpět |
|
|
PopisMateriál:Provedení: Tvrzeno.Upozornění:Pouzdra pro uchycení dovolují bezpečné a rychlé uchycení nosných čepů s kuličkou. Umožňují snadnou a bezpečnou montáž do různých nosných materiálů. To platí i pro tenkostěnné díly a slepé otvory.
Toto provedení je vhodné pro aplikace vyžadující rovný povrch po zašroubování.
Jsou odolná proti korozi a opotřebení.Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

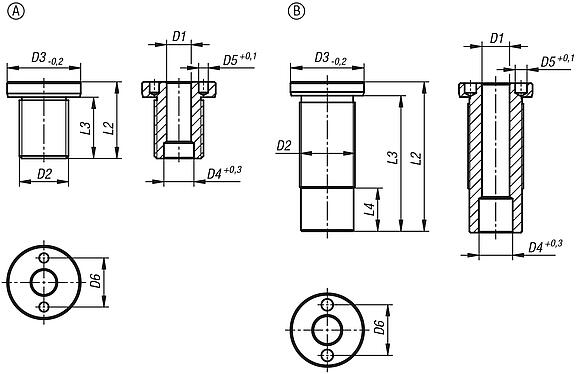

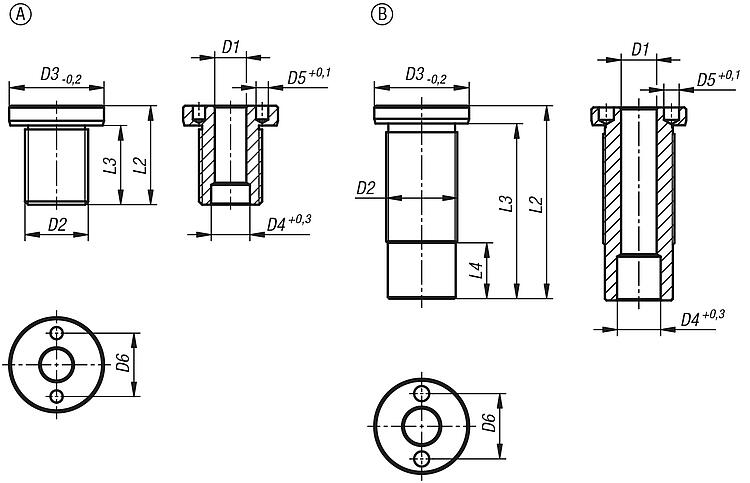

Výkresy (celkový přehled) |

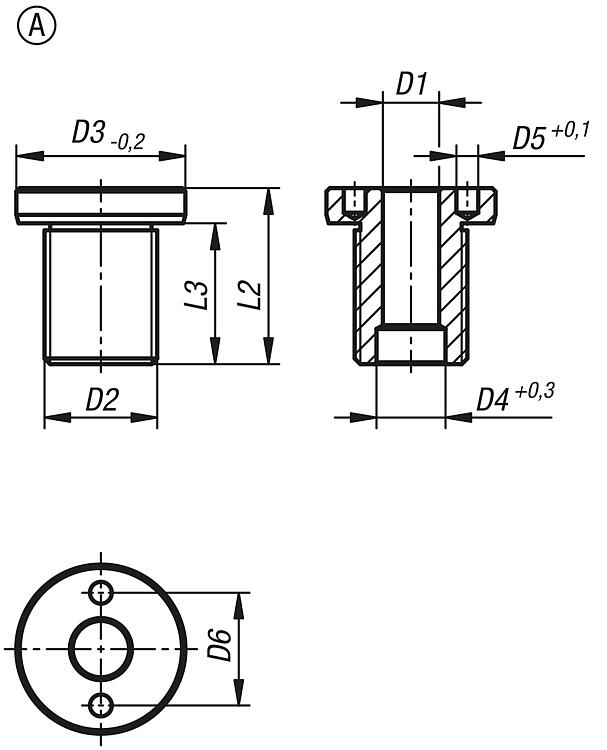

Úchytná pouzdra pro nosné čepy s kuličkou, z nerezové oceli, rovinná, provedení A |
více informací |
| Objednací číslo | Provedení | D1
| D2 | D3 | D4 | D5 | D6 | L1 | L2 | L3 | X | Moment
utažení
Nm | CAD | Přís. | Cena | Objednat |
|---|
| K1921.10810 | A | 8 | M16x1,5 | 24 | 9,8 | 3,1 | 16 | 10 | 25 | 20 | 1,5 | 75 |  | | 34,55 € | | | K1921.10815 | A | 8 | M16x1,5 | 24 | 9,8 | 3,1 | 16 | 15 | 25 | 20 | 1,5 | 75 | | | 35,73 € | | | K1921.10825 | A | 8 | M16 | 24 | 9,8 | 3,1 | 16 | 25 | 35 | 30 | 1,5 | 75 | | | 37,41 € | | | K1921.10835 | A | 8 | M16 | 24 | 9,8 | 3,1 | 16 | 35 | 45 | 40 | 1,5 | 75 | | | 39,51 € | | | K1921.11015 | A | 10 | M20x1,5 | 28 | 12,2 | 5,1 | 20 | 15 | 30 | 24 | 1,5 | 100 | | | 39,95 € | | | K1921.11025 | A | 10 | M20x1,5 | 28 | 12,2 | 5,1 | 20 | 25 | 35 | 29 | 1,5 | 100 | | | 40,69 € | | | K1921.11035 | A | 10 | M20 | 28 | 12,2 | 5,1 | 20 | 35 | 45 | 39 | 1,5 | 100 | | | 43,25 € | | | K1921.11050 | A | 10 | M20 | 28 | 12,2 | 5,1 | 20 | 50 | 60 | 54 | 1,5 | 100 | | | 47,27 € | | | K1921.11215 | A | 12 | M24x1,5 | 32 | 14,7 | 5,1 | 22 | 15 | 32 | 26 | 1,5 | 150 | | | 43,98 € | | | K1921.11225 | A | 12 | M24x1,5 | 32 | 14,7 | 5,1 | 22 | 25 | 40 | 34 | 1,5 | 150 | | | 44,79 € | | | K1921.11625 | A | 16 | M30x2 | 39 | 19,2 | 5,1 | 30 | 25 | 45 | 39 | 1,5 | 200 | | | 50,56 € | |
|

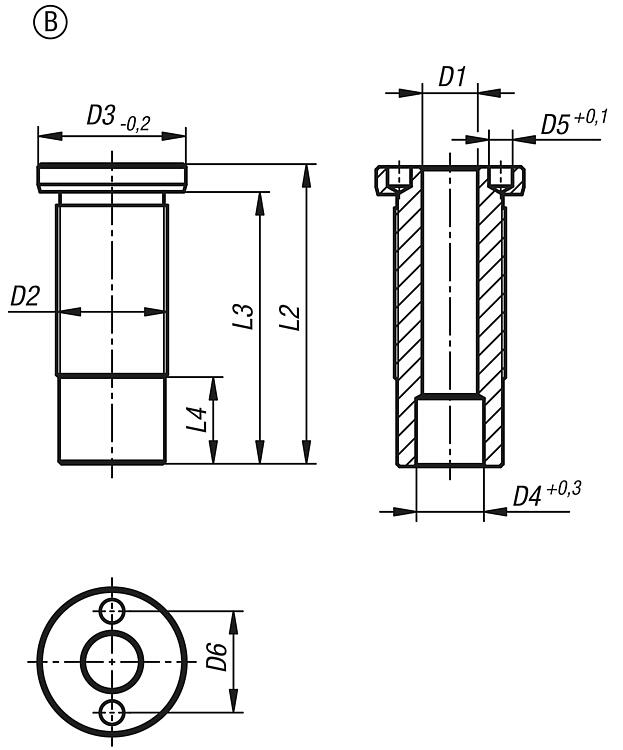

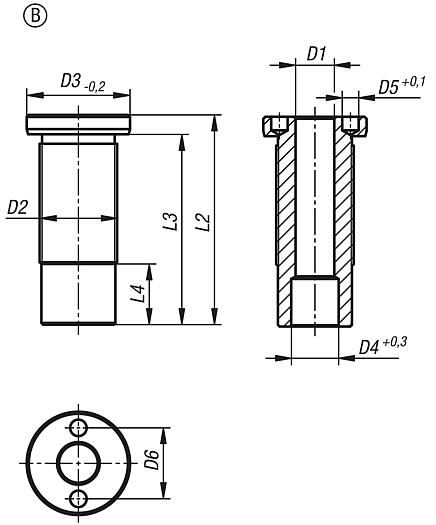

Úchytná pouzdra pro nosné čepy s kuličkou, z nerezové oceli, rovinná, provedení B |
více informací |
| Objednací číslo | Provedení | D1
| D2 | D3 | D4 | D5 | D6 | L1 | L2 | L3 | L4 | X | Moment
utažení
Nm | CAD | Přís. | Cena | Objednat |
|---|
| K1921.11235 | B | 12 | M24 | 32 | 14,7 | 5,1 | 22 | 35 | 50 | 44 | 3,8 | 1,5 | 150 | | | 48,08 € | | | K1921.11250 | B | 12 | M24 | 32 | 14,7 | 5,1 | 22 | 50 | 65 | 59 | 18,8 | 1,5 | 150 | | | 53,70 € | | | K1921.11650 | B | 16 | M30 | 39 | 19,2 | 5,1 | 30 | 50 | 65 | 59 | 6 | 1,5 | 200 | | | 58,65 € | | | K1921.11675 | B | 16 | M30 | 39 | 19,2 | 5,1 | 30 | 75 | 90 | 84 | 31 | 1,5 | 200 | | | 69,26 € | | | K1921.12050 | B | 20 | M36x2 | 43 | 26 | 5,1 | 30 | 50 | 70 | 63 | 3,5 | 1,5 | 200 | | | 76,76 € | | | K1921.12075 | B | 20 | M36x2 | 43 | 26 | 5,1 | 30 | 75 | 95 | 88 | 28,5 | 1,5 | 200 | | | 95,85 € | |
|
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
