K1919Nosné čepy s kuličkou samojistící, nerezová ocel |
zpět |
|
Popis zboží/obrázky produktu |
|
|

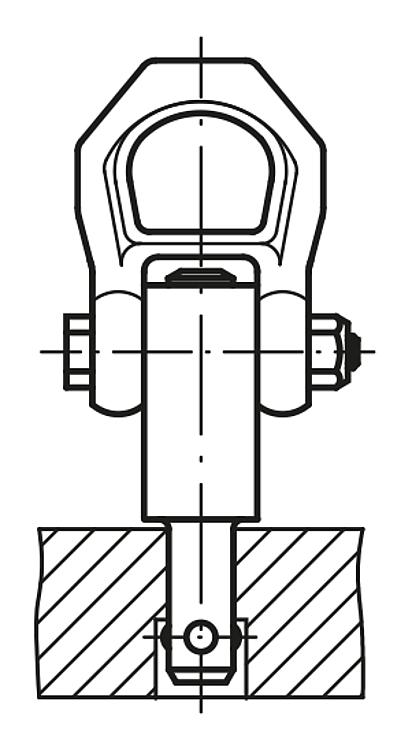

PopisMateriál:Provedení: Čep, kalený.Upozornění:Nosné čepy s kuličkou se používají jako rychlý a jednoduchý nosný prvek s pohyblivým závĕsným okem.
Kuličky lze odjistit stiskem tlačítka. Při uvolnění tlačítka se kuličky odjistí.
Pokud se tlačítko povolí, zablokují kuličky bezpečně spojení.
– Ochrana proti korozi a odolné proti povětrnostním vlivům.
– Vysokopevnostní kalený čep, který je proto mimořádně odolný.
– Ověřeno TÜV.

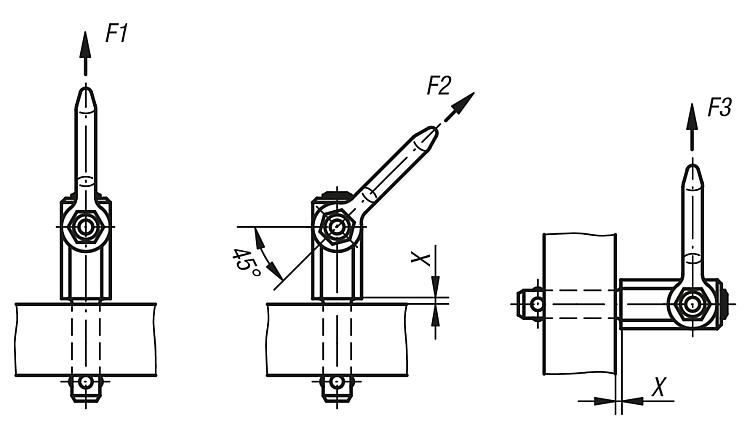

Specifikace X min, F1, F2 a F3 jsou testovány podle normy DIN EN 13155 a zkušební zatížení odpovídá trojnásobku jmenovitého zatížení.Teplotní rozsah:max. +250 °C.Příslušenství:Upínací pouzdra K1921/K1922.Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

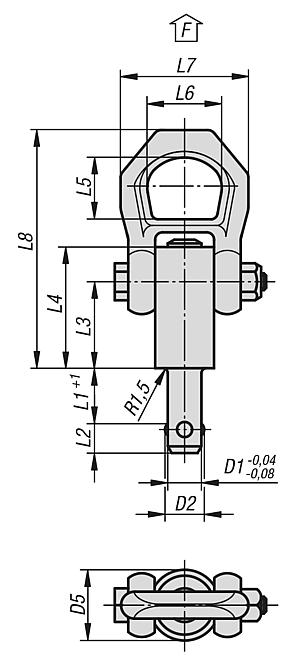

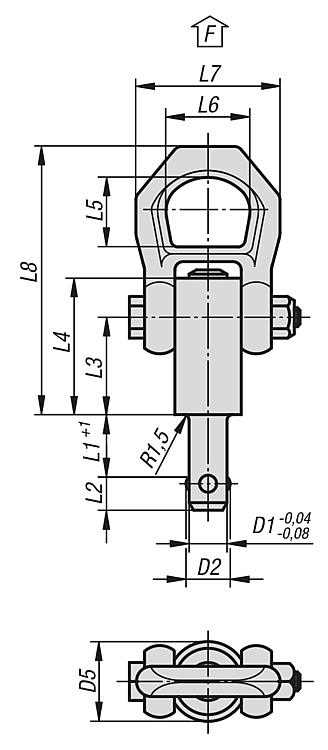

| Objednací číslo | D1
| D2 | D5 | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | X
min. | X
max. | Montážní
otvor
H11 | F1
kN | F2
kN | F3
kN | CAD | Přís. | Cena | Objednat |
|---|
| K1919.12108X10 | 8 | 9,35 | 21,5 | 10 | 8,75 | 25,7 | 36 | 27 | 30 | 49 | 87,5 | 1,5 | 5 | 8 | 1,5 | 1,2 | 0,5 |  |  | 127,04 € | | | K1919.12108X15 | 8 | 9,35 | 21,5 | 15 | 8,75 | 25,7 | 36 | 27 | 30 | 49 | 87,5 | 1,5 | 10 | 8 | 1,5 | 1,2 | 0,5 | | | 127,04 € | | | K1919.12108X25 | 8 | 9,35 | 21,5 | 25 | 8,75 | 25,7 | 36 | 27 | 30 | 49 | 87,5 | 1,5 | 15 | 8 | 1,5 | 1,2 | 0,5 | | | 127,04 € | | | K1919.12108X35 | 8 | 9,35 | 21,5 | 35 | 8,75 | 25,7 | 36 | 27 | 30 | 49 | 87,5 | 1,5 | 15 | 8 | 1,5 | 1,2 | 0,5 | | | 127,04 € | | | K1919.12110X15 | 10 | 11,7 | 21,5 | 15 | 10,2 | 25,7 | 36 | 27 | 30 | 49 | 87,5 | 1,5 | 10 | 10 | 2,7 | 2,4 | 2,1 | | | 132,74 € | | | K1919.12110X25 | 10 | 11,7 | 21,5 | 25 | 10,2 | 25,7 | 36 | 27 | 30 | 49 | 87,5 | 1,5 | 10 | 10 | 2,7 | 2,4 | 2,1 | | | 132,74 € | | | K1919.12110X35 | 10 | 11,7 | 21,5 | 35 | 10,2 | 25,7 | 36 | 27 | 30 | 49 | 87,5 | 1,5 | 10 | 10 | 2,7 | 2,4 | 2,1 | | | 132,74 € | | | K1919.12110X50 | 10 | 11,7 | 21,5 | 50 | 10,2 | 25,7 | 36 | 27 | 30 | 49 | 87,5 | 1,5 | 10 | 10 | 2,7 | 2,4 | 2,1 | | | 132,74 € | | | K1919.12112X15 | 12 | 14,2 | 21,5 | 15 | 11 | 25,7 | 36 | 27 | 30 | 49 | 87,5 | 1,5 | 10 | 12 | 3,5 | 3,2 | 2,8 | | | 141,72 € | | | K1919.12112X25 | 12 | 14,2 | 21,5 | 25 | 11 | 25,7 | 36 | 27 | 30 | 49 | 87,5 | 1,5 | 15 | 12 | 3,5 | 3,2 | 2,8 | | | 141,72 € | | | K1919.12112X35 | 12 | 14,2 | 21,5 | 35 | 11 | 25,7 | 36 | 27 | 30 | 49 | 87,5 | 1,5 | 15 | 12 | 3,5 | 3,2 | 2,8 | | | 141,72 € | | | K1919.12112X50 | 12 | 14,2 | 21,5 | 50 | 11 | 25,7 | 36 | 27 | 30 | 49 | 87,5 | 1,5 | 15 | 12 | 3,5 | 3,2 | 2,8 | | | 141,72 € | | | K1919.12516X25 | 16 | 18,6 | 25 | 25 | 15,1 | 31 | 44,5 | 27 | 30 | 49 | 92,8 | 1,5 | 15 | 16 | 4,8 | 4,5 | 4,1 | | | 159,41 € | | | K1919.12516X50 | 16 | 18,6 | 25 | 50 | 15,1 | 31 | 44,5 | 27 | 30 | 49 | 92,8 | 1,5 | 35 | 16 | 4,8 | 4,5 | 4,1 | | | 159,41 € | | | K1919.12516X75 | 16 | 18,6 | 25 | 75 | 15,1 | 31 | 44,5 | 27 | 30 | 49 | 92,8 | 1,5 | 40 | 16 | 4,8 | 4,5 | 4,1 | | | 159,41 € | | | K1919.13020X50 | 20 | 24,5 | 30 | 50 | 19,7 | 36,5 | 52 | 32,6 | 36 | 56 | 114 | 1,5 | 25 | 20 | 10 | 8,5 | 6,5 | | | 191,83 € | | | K1919.13020X75 | 20 | 24,5 | 30 | 75 | 19,7 | 36,5 | 52 | 32,6 | 36 | 56 | 114 | 1,5 | 30 | 20 | 10 | 8,5 | 6,5 | | | 194,47 € | |
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
