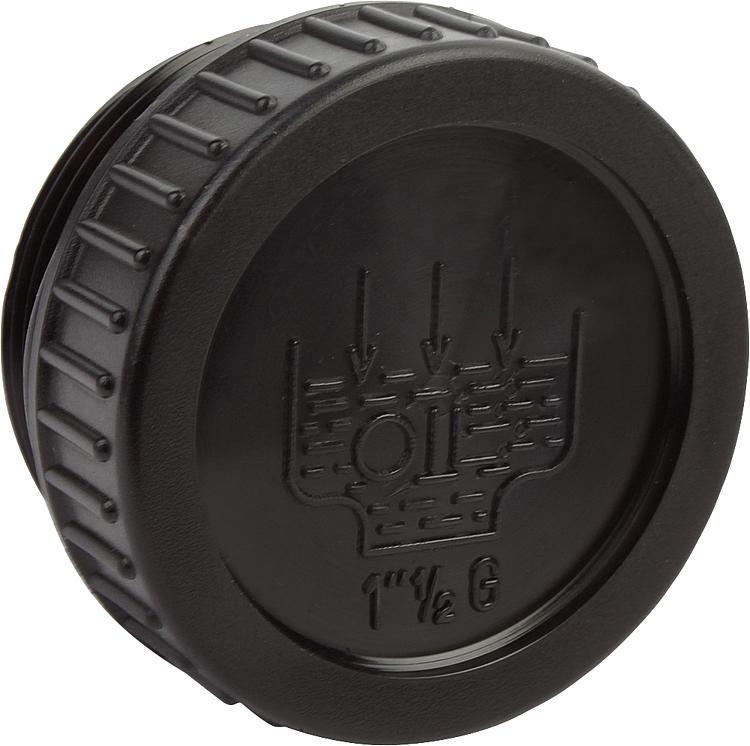

Šroubové uzávěry, provedení A, se symbolem pro naplnění

zpět

Produkty
- Ovládací prvky | normované díly
  - Ukazatele hladiny náplně, šroubové uzávěry
    - Šroubovací zátky
      - Šroubové uzávěry, provedení A, se symbolem pro naplnění

Popis zboží/obrázky produktu

PopisMateriál:Termoplast, polyamid 66. O-kroužek z pryže (NBR).Provedení: Černé.Teplotní rozsah:Teplotní odolnost u oleje až do 100 °C.Odkaz na výkres:

1) O-kroužek

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K0455_A Šroubové uzávěry, provedení A, se symbolem pro naplnění

205 kB

Výkresy

Výběr/filtr zboží

Objednací číslo	Provedení	D	D1	L	L1	Cena
K0455.120014	A	20	G1/4	9	9	0,46 €
K0455.120038	A	20,5	G3/8	9	10	0,54 €
K0455.128012	A	28	G1/2	10,5	10,5	0,61 €
K0455.131034	A	31	G3/4	12	11	0,86 €
K0455.139100	A	39	G1	12	12	1,21 €
K0455.149114	A	49	G1 1/4	13	13,5	1,74 €
K0455.155112	A	55	G1 1/2	14,7	14,5	1,98 €
K0455.168200	A	68,5	G2	15	16	3,28 €
K0455.1201415	A	20	M14X1,5	9	9	0,46 €
K0455.1201615	A	20	M16X1,5	9	10	0,54 €
K0455.1281815	A	28	M18X1,5	10,5	10	0,56 €
K0455.1282015	A	28	M20X1,5	10,5	10	0,61 €
K0455.1282215	A	28	M22X1,5	10,5	10	0,61 €
