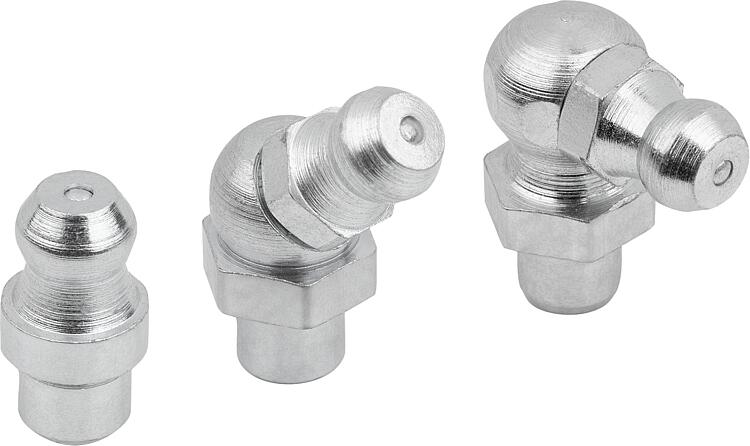

K2316Maznice kuželového tvaru podle DIN 71412 k zalisování |
zpět |
|
|
PopisMateriál:Provedení: Ocel kalená na min. 550 HV 1. pozinkovaná.
Nerez bez povrchové úpravy.Upozornění:Maznice s kuželovou hlavou se hodí pro mazací místa, která je třeba často a spolehlivě namazat. Díky svému mnohostrannému využití patří k nejvíce rozšířeným typů maznic.
Maznice trychtýřovitého tvaru s hladkým čepem k zalisování. Maznice jsou vhodné pouze pro nízké tlaky.Montáž:Přesná velikost montážního otvoru závisí na materiálu a musí být určena uživatelem na základě montážních zkoušek. Vodicí rozměr montážního otvoru odpovídá námi určenému Ø čepu.
U přímých maznic doporučujeme použít nástroj pro zalisování, kterým lze maznici jemně zatlačit. StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

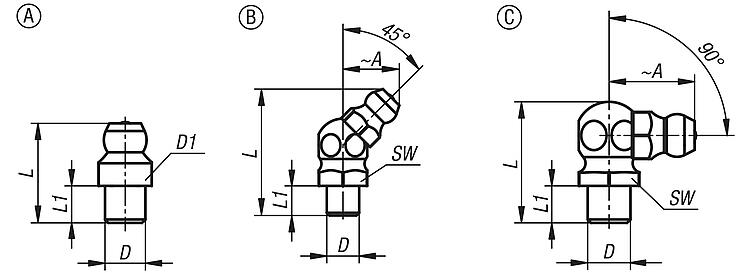

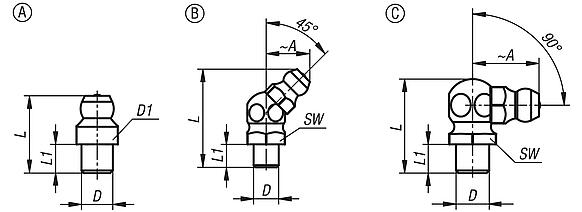

Výkresy (celkový přehled) |

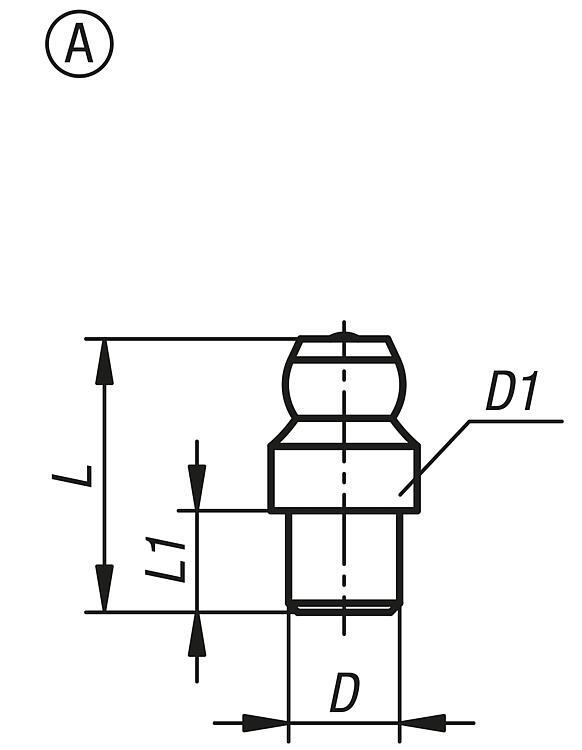

Maznice kuželového tvaru podle DIN 71412 k zalisování, provedení A |
více informací |
| Objednací číslo | Provedení | Typ provedení | Materiál
základní
těleso | Povrch
základního
tělesa | D
| D1 | L
max. | L1 | CAD | Přís. | Cena | Objednat |
|---|
| K2316.110408 | A | rovné se šestihranem | ocel | kaleno a pozinkováno | 4 | 8 | 15 | 6 |  | | 0,51 € | | | K2316.110508 | A | rovné se šestihranem | ocel | kaleno a pozinkováno | 5 | 8 | 15 | 6,5 | | | 0,42 € | | | K2316.110608 | A | rovné se šestihranem | ocel | kaleno a pozinkováno | 6 | 8 | 15 | 5,7 | | | 0,31 € | | | K2316.110710 | A | rovné se šestihranem | ocel | kaleno a pozinkováno | 7 | 10 | 15 | 6 | | | 0,40 € | | | K2316.110810 | A | rovné se šestihranem | ocel | kaleno a pozinkováno | 8 | 10 | 15 | 6,5 | | | 0,35 € | | | K2316.111012 | A | rovné se šestihranem | ocel | kaleno a pozinkováno | 10 | 12 | 15 | 5,5 | | | 0,61 € | | | K2316.210408 | A | rovné se šestihranem | nerezová ocel | bez povrchové úpravy | 4 | 8 | 15 | 6 | | | 2,43 € | | | K2316.210608 | A | rovné se šestihranem | nerezová ocel | bez povrchové úpravy | 6 | 8 | 15 | 5,7 | | | 1,55 € | | | K2316.210810 | A | rovné se šestihranem | nerezová ocel | bez povrchové úpravy | 8 | 10 | 15 | 5,6 | | | 1,97 € | |
|

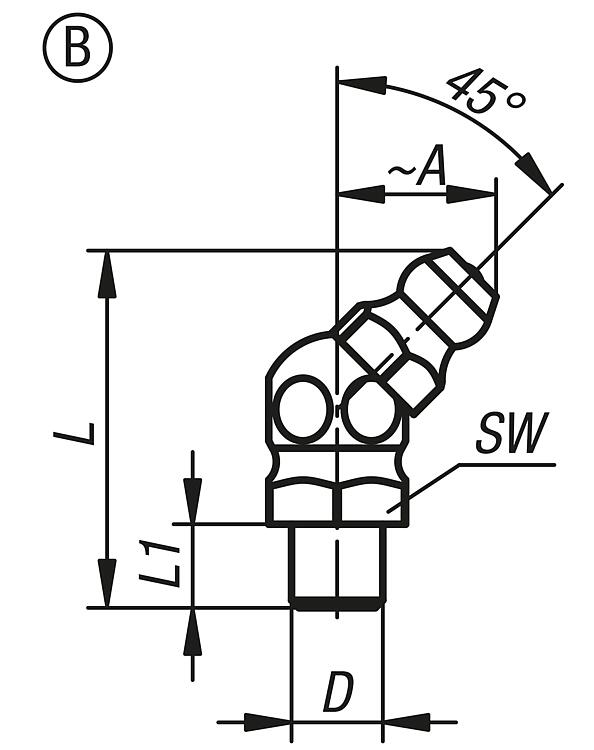

Maznice kuželového tvaru podle DIN 71412 k zalisování, provedení B |
více informací |
| Objednací číslo | Provedení | Typ provedení | A | D
| L
max. | L1 | SW | CAD | Přís. | Cena | Objednat |
|---|
| K2316.120410 | B | zalomené 45° se šestihranem | 11 | 4 | 23,7 | 6,5 | 10 | | | 1,39 € | | | K2316.120510 | B | zalomené 45° se šestihranem | 11 | 5 | 24 | 5,6 | 10 | | | 1,39 € | | | K2316.120609 | B | zalomené 45° se šestihranem | 11 | 6 | 24 | 5,5 | 9 | | | 0,92 € | | | K2316.120810 | B | zalomené 45° se šestihranem | 11 | 8 | 23,8 | 4,5 | 10 | | | 0,92 € | | | K2316.121011 | B | zalomené 45° se šestihranem | 11 | 10 | 24,5 | 5,5 | 11 | | | 1,02 € | |
|

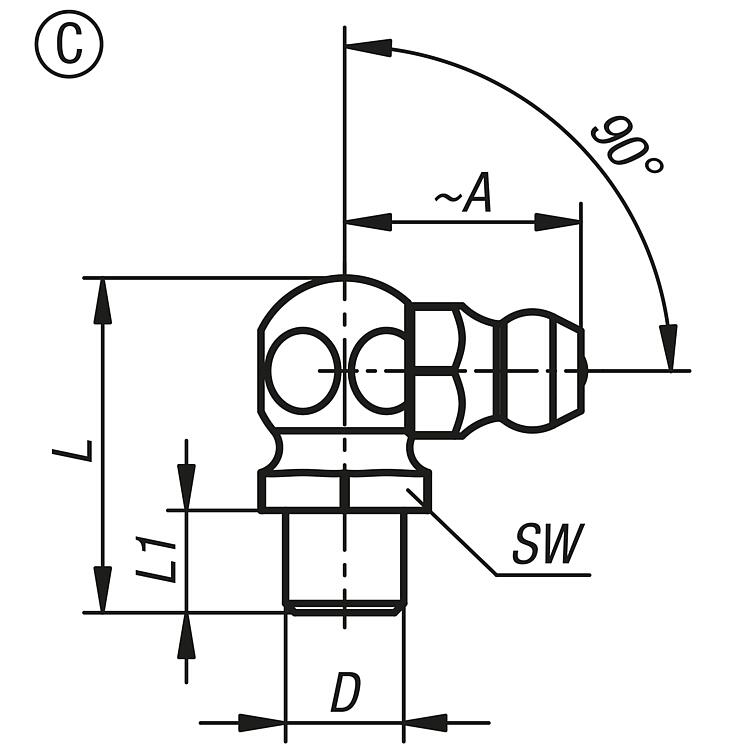

Maznice kuželového tvaru podle DIN 71412 k zalisování, provedení C |
více informací |
| Objednací číslo | Provedení | Typ provedení | A | D
| L=Délka max. | L1=délka závitu | SW | CAD | Přís. | Cena | Objednat |
|---|
| K2316.130411 | C | zalomené 90° se šestihranem | 13 | 4 | 20,3 | 5,5 | 9 | | | 1,50 € | | | K2316.130510 | C | zalomené 90° se šestihranem | 13 | 5 | 19 | 5,5 | 10 | | | 1,39 € | | | K2316.130609 | C | zalomené 90° se šestihranem | 13 | 6 | 19 | 5,5 | 9 | | | 0,92 € | | | K2316.130811 | C | zalomené 90° se šestihranem | 13 | 8 | 19 | 5,5 | 11 | | | 0,92 € | | | K2316.131011 | C | zalomené 90° se šestihranem | 13 | 10 | 19,4 | 5,5 | 11 | | | 0,94 € | |
|
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
