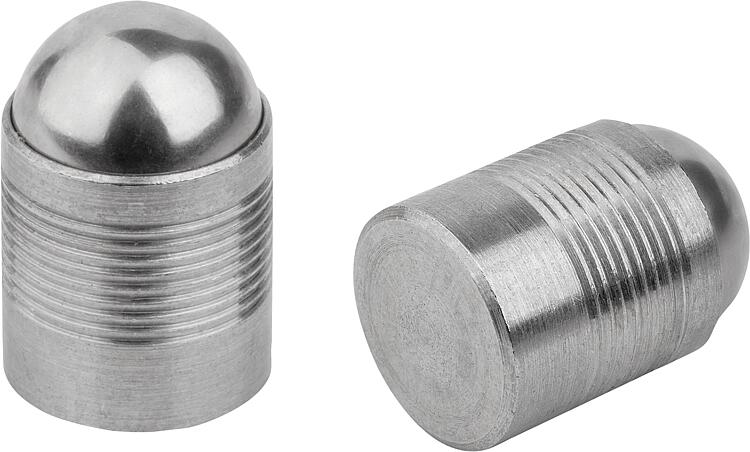

K2320Ucpávka pouzdro z nerezové oceli, kulička z nerezové oceli |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisPopis výrobku:Při výrobě hydraulického nebo pneumatického agregátu jsou mimo jiné zapotřebí pomocné otvory, aby bylo možné do obrobku přesně vložit všechny kanály potřebné pro danou aplikaci. Tyto pomocné otvory musí být opět naprosto těsně utěsněny, aby byla zajištěna pozdější dokonalá funkčnost součásti a odolnost vůči extrémně vysokému tlaku.Materiál:Provedení: Pouzdro: bez povrchové úpravy.
Kulička: bez povrchové úpravy.Upozornění:Těsnicí zátky se používají k bezpečnému, rychlému a cenově výhodnému utěsnění otvorů v kapalinové technice, např. k utěsnění pomocných otvorů v hydraulických agregátech.
Tyto konstrukční součásti jsou vybaveny ozubeným pouzdrem, které se při zatlačení kuličky roztáhne, pak roztáhne součástku, až se otvor utěsní, a zakotví se v základním materiálu. Vzniká tak těsné kovové těsnění, které odolá i nejvyššímu tlaku.
Vhodné pro základní materiály s nízkou až střední tvrdostí.
Montáž se obvykle provádí ručně pomocí vtlačovače.Příslušenství:Vtlačovač K2321.Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
| Objednací číslo | D1
| D2 | D3
max. | L1 | L2 | L3
min. | S | X | CAD | Přís. | Cena | Objednat |
|---|
| K2320.03022 | 3 | 3 | 2,2 | 3.6 | 4,6 | 3,4 | 1,2 | 0,4 |  | | 1,10 € | | | K2320.04022 | 4 | 4 | 3,3 | 4 | 5,2 | 3,8 | 1,5 | 0,2 | | | 1,21 € | | | K2320.05022 | 5 | 5 | 4,3 | 5.5 | 7,1 | 5,3 | 2 | 0,4 | | | 1,45 € | | | K2320.06022 | 6 | 6 | 5,3 | 6.5 | 8,7 | 6,3 | 2,5 | 0,4 | | | 1,93 € | | | K2320.07022 | 7 | 7 | 6,4 | 7.5 | 10,2 | 7,3 | 3 | 0,4 | | | 2,41 € | | | K2320.08022 | 8 | 8 | 7,4 | 8.5 | 11,6 | 8,3 | 3,5 | 0,3 | | | 3,21 € | | | K2320.09022 | 9 | 9 | 8,4 | 10 | 13,6 | 9,8 | 4 | 0,4 | | | 4,33 € | | | K2320.10022 | 10 | 10 | 9,4 | 11 | 15,2 | 10,8 | 4,5 | 0,4 | | | 6,03 € | | | K2320.12022 | 12 | 12 | 10,6 | 13 | 17,9 | 12,8 | 5,5 | 0,4 | | | 6,95 € | | | K2320.14022 | 14 | 14 | 12,7 | 15 | 20,6 | 14,5 | 6,35 | 0,4 | | | 9,16 € | |
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
