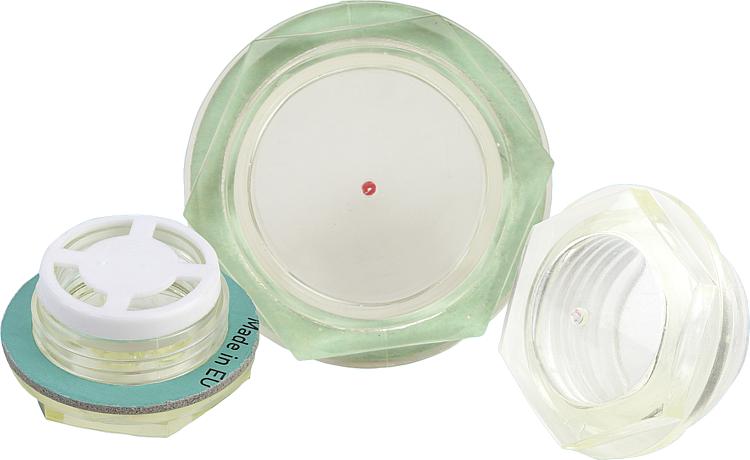

PopisMateriál:Pouzdro z termoplastu, z polyamidu.
Reflektor z plastu.Provedení: Pouzdro průhledné, vysoká mechanická pevnost, odolné vůči stárnutí materiálu, teplotní odolnost až do 90 °C, odolné vůči rozpouštědlům, avšak ne vůči alkoholu a mrazu.
Ploché těsnění, bezazbestové.

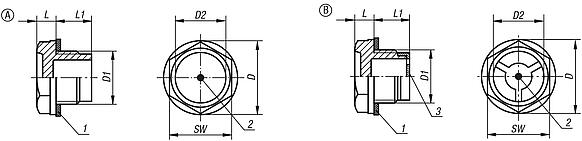

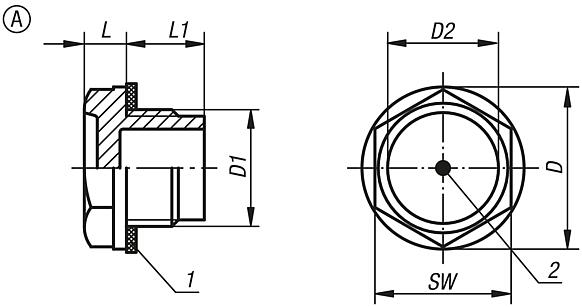

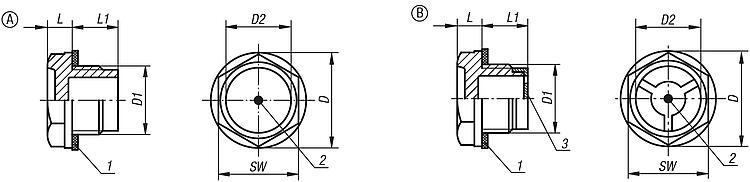

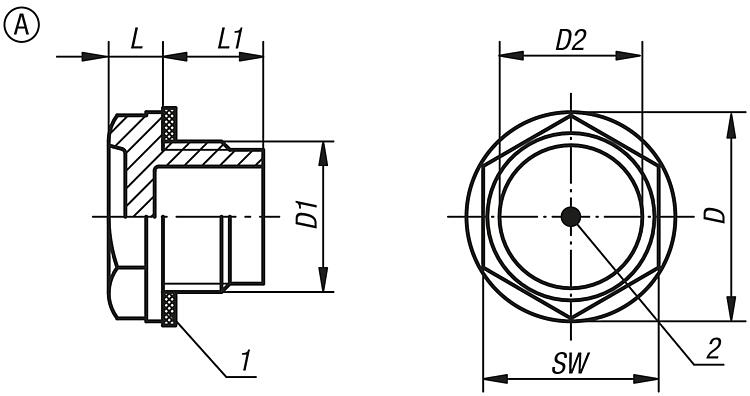

Reflektor bílý.Na vyžádání:Těsnění z pryže (NBR).Odkaz na výkres:Provedení A: bez reflektoru

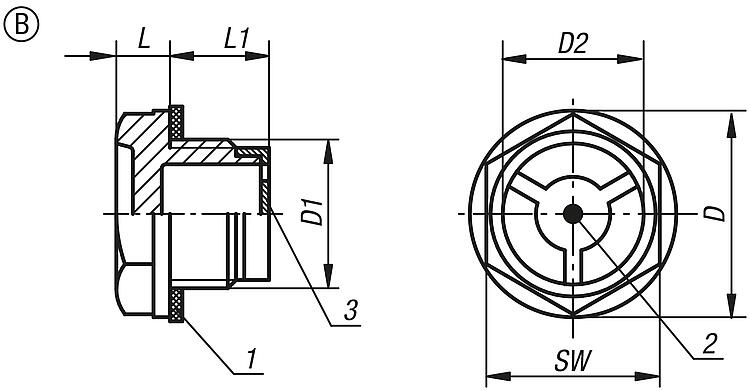

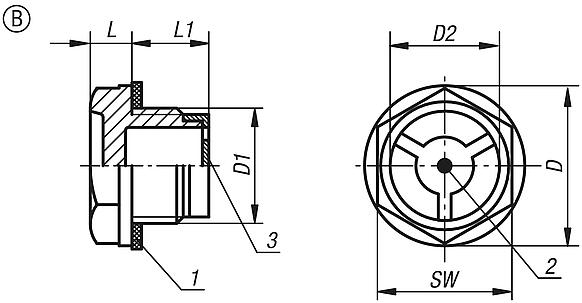

Provedení B: s reflektorem
1) Ploché těsnění
2) Kontrolní označení
3) Reflektor StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
Výkresy (celkový přehled) |
| Objednací číslo | Provedení | D | D1 | D2 | L | L1 | SW | Utahovací
moment
max. Nm | CAD | Přís. | Cena | Objednat |
|---|
| K0445.120014 | A | 20,5 | G1/4 | 12 | 8 | 8,5 | 17 | 5 |  | | 0,76 € | | | K0445.122038 | A | 22 | G3/8 | 12 | 6,5 | 12 | 18 | 7 | | | 0,86 € | | | K0445.128012 | A | 28 | G1/2 | 16 | 8 | 12 | 24 | 15 | | | 0,94 € | | | K0445.135034 | A | 36 | G3/4 | 21 | 8,5 | 13,5 | 30 | 20 | | | 1,27 € | | | K0445.143100 | A | 42 | G1 | 30 | 9 | 16 | 36 | 25 | | | 1,74 € | | | K0445.151114 | A | 51 | G1 1/4 | 32 | 10 | 17 | 42 | - | | | 3,56 € | | | K0445.158112 | A | 58 | G1 1/2 | 39 | 10 | 21 | 50 | - | | | 4,31 € | | | K0445.174200 | A | 74 | G2 | 48 | 12 | 20 | 64 | - | | | 6,11 € | | | K0445.1201415 | A | 20 | M14X1,5 | 12 | 7,5 | 8 | 17 | 5 | | | 0,76 € | | | K0445.1221615 | A | 22 | M16X1,5 | 12 | 6,5 | 12,5 | 18 | 7 | | | 0,86 € | | | K0445.1251815 | A | 25,5 | M18X1,5 | 14 | 6 | 12,5 | 21 | 10 | | | 0,86 € | | | K0445.1282015 | A | 28 | M20X1,5 | 16 | 7,5 | 12 | 24 | 15 | | | 0,94 € | | | K0445.1282215 | A | 28 | M22X1,5 | 16 | 7,5 | 12,5 | 24 | 15 | | | 0,97 € | | | K0445.1362615 | A | 36 | M26X1,5 | 21 | 8,5 | 13,5 | 30 | 20 | | | 1,61 € | | | K0445.1362715 | A | 36 | M27X1,5 | 21 | 8,5 | 13,5 | 30 | 20 | | | 1,69 € | | | K0445.1514015 | A | 51 | M40X1,5 | 32 | 10 | 17 | 42 | - | | | 3,67 € | |
|
Objednací číslo
| Provedení | D | D1 | D2 | L | L1 | SW | Utahovací
moment
max. Nm | CAD | Přís. | Cena | Objednat |
|---|
| K0445.222038 | B | 22 | G3/8 | 12 | 6,5 | 12 | 18 | 7 | | | 1,07 € | | | K0445.228012 | B | 28 | G1/2 | 16 | 8 | 12 | 24 | 15 | | | 1,22 € | | | K0445.235034 | B | 36 | G3/4 | 21 | 8,5 | 13,5 | 30 | 20 | | | 1,63 € | | | K0445.243100 | B | 42 | G1 | 30 | 9 | 16 | 36 | 25 | | | 2,26 € | | | K0445.251114 | B | 51 | G1 1/4 | 32 | 10 | 17 | 42 | - | | | 3,61 € | | | K0445.258112 | B | 58 | G1 1/2 | 39 | 10 | 21 | 50 | - | | | 4,55 € | | | K0445.274200 | B | 74 | G2 | 48 | 12 | 20 | 64 | - | | | 6,18 € | | | K0445.2221615 | B | 22 | M16X1,5 | 12 | 6,5 | 12,5 | 18 | 7 | | | 1,07 € | | | K0445.2251815 | B | 25,5 | M18X1,5 | 14 | 6 | 12,5 | 21 | 10 | | | 1,08 € | | | K0445.2282015 | B | 28 | M20X1,5 | 16 | 7,5 | 12 | 24 | 15 | | | 1,22 € | | | K0445.2282215 | B | 28 | M22X1,5 | 16 | 7,5 | 12,5 | 24 | 15 | | | 1,25 € | | | K0445.2362615 | B | 36 | M26X1,5 | 21 | 8,5 | 13,5 | 30 | 20 | | | 1,96 € | | | K0445.2362715 | B | 36 | M27X1,5 | 21 | 8,5 | 13,5 | 30 | 20 | | | 2,04 € | | | K0445.2514015 | B | 51 | M40X1,5 | 32 | 10 | 17 | 42 | - | | | 3,76 € | |
|
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
