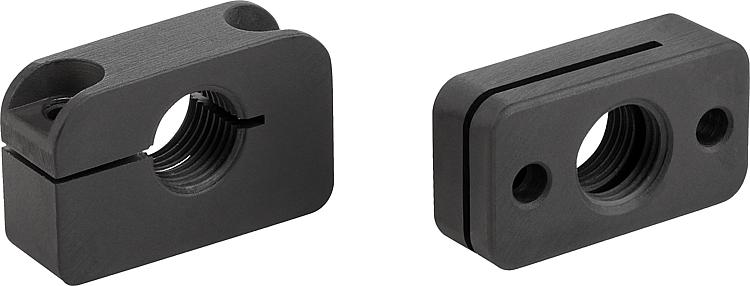

K0638Přídržné prvky hliníkové |
zpět |
|
|

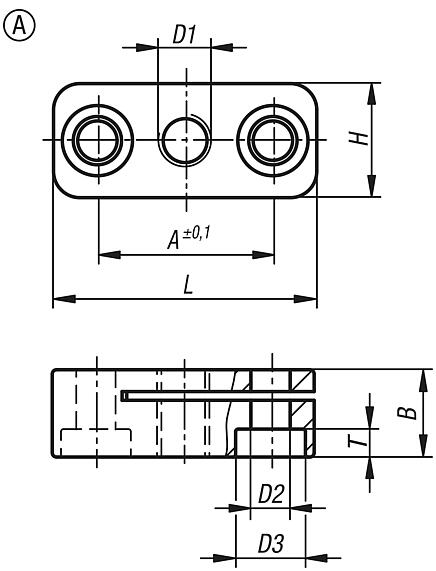

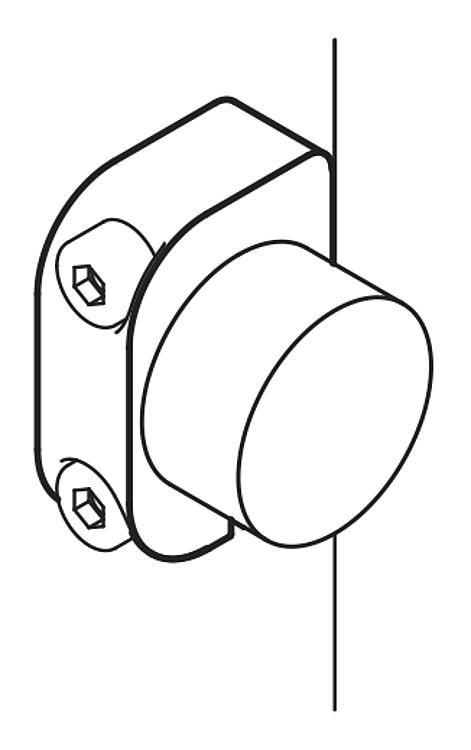

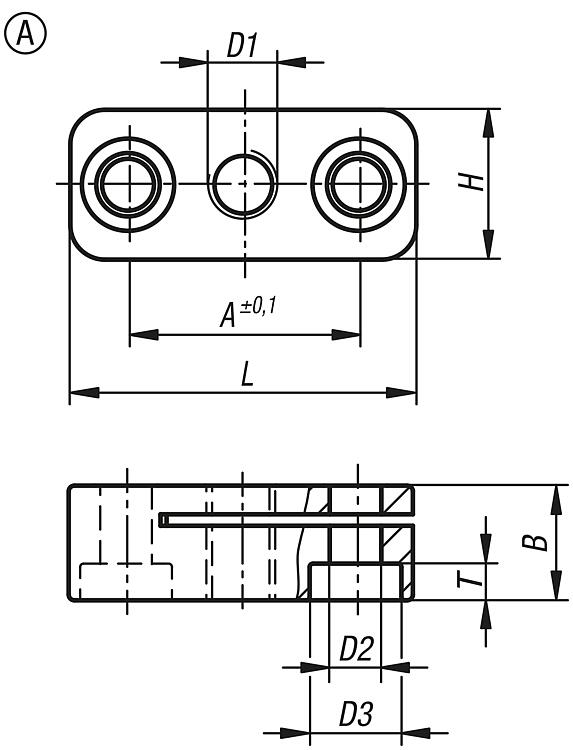

PopisMateriál:Hliník 3.2163.Provedení: Černé.Upozornění:Přídržné prvky představují pomoc při montáži závory a aretačního čepu a rozšiřují jejich oblast využití. Použitelné se šrouby s válcovou hlavou DIN 912 / ISO 4762.Odkaz na výkres:Provedení A: upevňovací otvor rovnoběžná se závitem

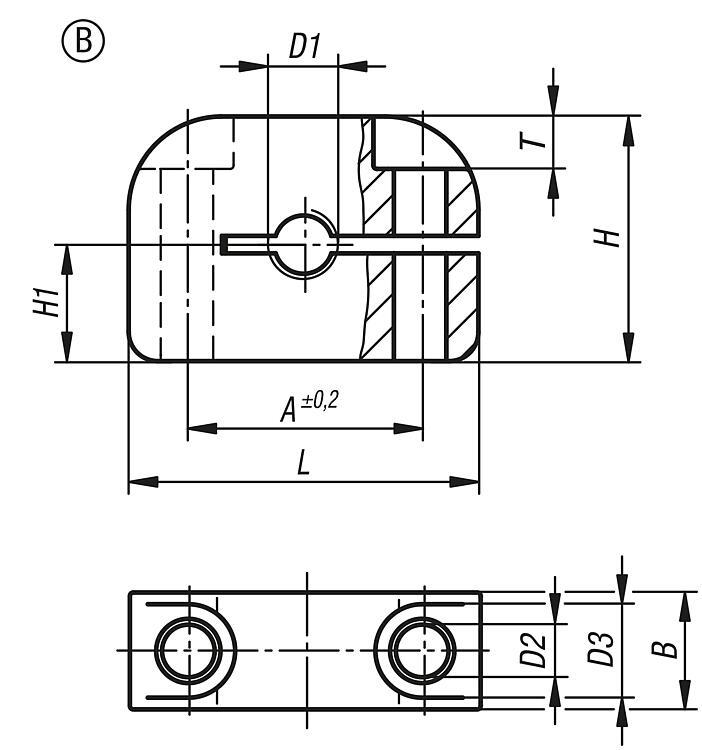

Provedení B: upevňovací otvor kolmá na závit StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

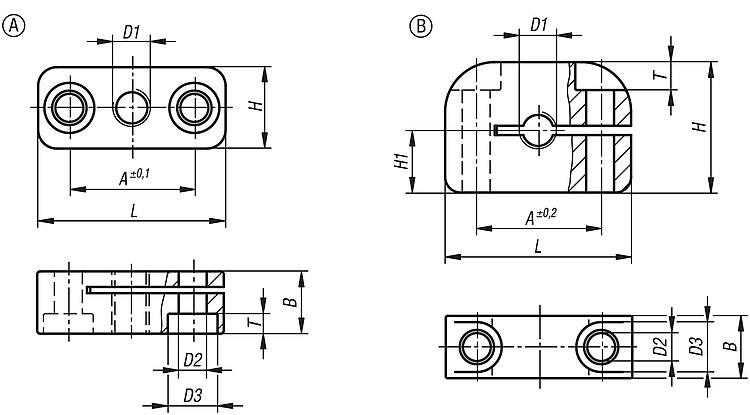

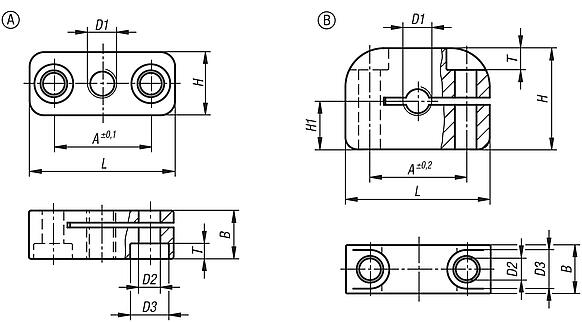

Výkresy (celkový přehled) |
Objednací číslo
| Provedení | D1 | D2 | D3 | A | B | H | H1 | L | T | CAD | Přís. | Cena | Objednat |
|---|
| K0638.306 | A | M6 | 4,5 | 8 | 20 | 10 | 13 | - | 30 | 3,2 |  | | 2,87 € | | | K0638.3061 | A | M6x0,75 | 4,5 | 8 | 20 | 10 | 13 | - | 30 | 3,2 | | | 2,87 € | | | K0638.308 | A | M8 | 4,5 | 8 | 20 | 10 | 13 | - | 30 | 3,2 | | | 2,87 € | | | K0638.3081 | A | M8x1 | 4,5 | 8 | 20 | 10 | 13 | - | 30 | 3,2 | | | 2,87 € | | | K0638.310 | A | M10 | 5,5 | 10 | 24 | 12 | 18 | - | 37 | 3,9 | | | 3,43 € | | | K0638.3101 | A | M10x1 | 5,5 | 10 | 24 | 12 | 18 | - | 37 | 3,9 | | | 3,43 € | | | K0638.312 | A | M12 | 5,5 | 10 | 24 | 12 | 18 | - | 37 | 3,9 | | | 3,43 € | | | K0638.3121 | A | M12x1,5 | 5,5 | 10 | 24 | 12 | 18 | - | 37 | 3,9 | | | 3,43 € | | | K0638.316 | A | M16 | 5,5 | 10 | 32 | 15 | 25 | - | 46 | 3,9 | | | 4,50 € | | | K0638.3161 | A | M16x1,5 | 5,5 | 10 | 32 | 15 | 25 | - | 46 | 3,9 | | | 4,50 € | | | K0638.320 | A | M20 | 5,5 | 10 | 32 | 15 | 25 | - | 46 | 3,9 | | | 4,50 € | | | K0638.3201 | A | M20x1,5 | 5,5 | 10 | 32 | 15 | 25 | - | 46 | 3,9 | | | 4,50 € | |
|
Objednací číslo
| Provedení | D1 | D2 | D3 | A | B | H | H1 | L | T | CAD | Přís. | Cena | Objednat |
|---|
| K0638.406 | B | M6 | 4,5 | 8 | 20 | 10 | 21 | 10 | 30 | 4,5 | | | 2,87 € | | | K0638.4061 | B | M6x0,75 | 4,5 | 8 | 20 | 10 | 21 | 10 | 30 | 4,5 | | | 2,87 € | | | K0638.408 | B | M8 | 4,5 | 8 | 20 | 10 | 21 | 10 | 30 | 4,5 | | | 2,87 € | | | K0638.4081 | B | M8x1 | 4,5 | 8 | 20 | 10 | 21 | 10 | 30 | 4,5 | | | 2,87 € | | | K0638.410 | B | M10 | 5,5 | 10 | 24 | 12 | 26 | 13 | 36 | 5,5 | | | 3,43 € | | | K0638.4101 | B | M10x1 | 5,5 | 10 | 24 | 12 | 26 | 13 | 36 | 5,5 | | | 3,43 € | | | K0638.412 | B | M12 | 5,5 | 10 | 24 | 12 | 26 | 13 | 36 | 5,5 | | | 3,43 € | | | K0638.4121 | B | M12x1,5 | 5,5 | 10 | 24 | 12 | 26 | 13 | 36 | 5,5 | | | 3,43 € | | | K0638.416 | B | M16 | 5,5 | 10 | 32 | 15 | 29 | 17 | 46 | 5,5 | | | 4,50 € | | | K0638.4161 | B | M16x1,5 | 5,5 | 10 | 32 | 15 | 29 | 17 | 46 | 5,5 | | | 4,50 € | | | K0638.420 | B | M20 | 5,5 | 10 | 32 | 15 | 29 | 17 | 46 | 5,5 | | | 4,50 € | | | K0638.4201 | B | M20x1,5 | 5,5 | 10 | 32 | 15 | 29 | 17 | 46 | 5,5 | | | 4,50 € | |
|
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
