K1678Aretační čep s páčkou z nerezové oceli s vnitřním vedením |
zpět |
|
|
PopisPopis výrobku:Aretační čepy ovládané páčkou se užívají tam, kde je třeba zabránit změně aretační polohy působením příčných sil. Otočením závory o 180° dojde k zatažení aretačního kolíku, čímž lze změnit aretační polohu. Zaskakovací vrub způsobí, že závora v této poloze drží a aretační kolík tak zůstane zatažený.Materiál:Provedení: Závitové pouzdro, tlačná pružina a páčka bez povrchové úpravy.
Aretační kolík broušený a bez povrchové úpravy.

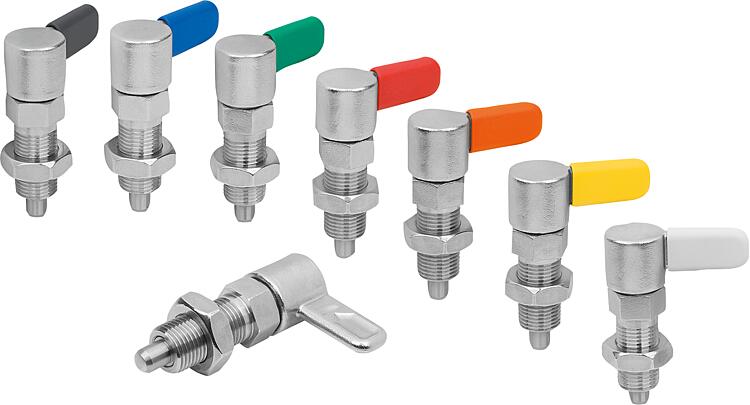

Krytka páčky v různých barvách:
- tmavošedá RAL 7021.
- oranžová RAL 2004.
- sytě žlutá RAL 1021.
- bezpečnostní červená RAL 3020.
- signální zelená RAL 6032.
- bezpečnostní modrá RAL 5017.
- světle šedá RAL 7035.
Použití:Díky uzavřené konstrukci lze aretační čep s páčkou s vnitřním vedením instalovat v místech, kde dochází k silnému znečištění, např. prachem a odletujícími jiskrami.Přednosti:- Otočením západky o 180° se aretační kolík zasune.
- Uzavřená konstrukce zabraňuje vniknutí nečistot do závitového pouzdra.
- Šestihran na pouzdře usnadňuje montáž aretačního čepu s páčkou.Na vyžádání:Nadstandardní provedení.Příslušenství:Přídržné prvky K0638.
Polohovací pouzdra K1290.

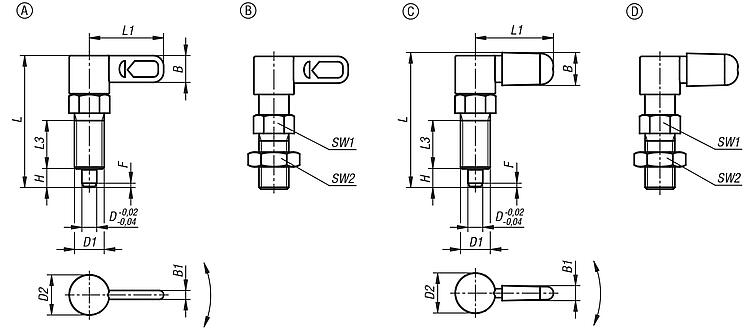

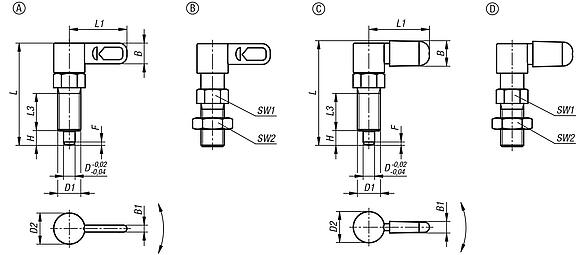

Odkaz na výkres:Provedení A: bez krytky páčky, bez protimatice
Provedení B: bez krytky páčky, s protimaticí
Provedení C: s krytkou páčky, bez protimatice
Provedení D: s krytkou páčky, s protimaticí StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
Výkresy (celkový přehled) |

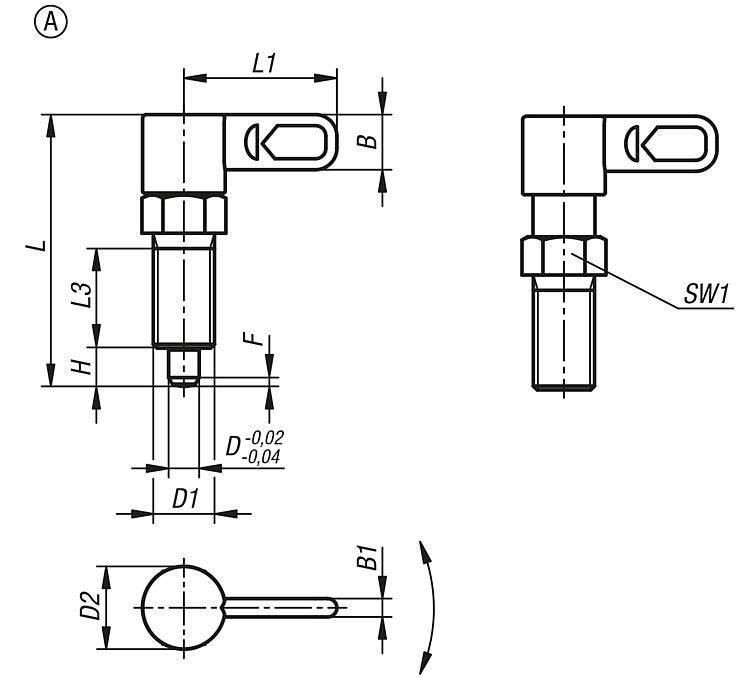

Aretační čep s páčkou z nerezové oceli, s vnitřním vedením, provedení A, bez krytky závory, bez matice |
více informací |
| Objednací číslo | Provedení | D | D1 | D2 | L | L1 | L3 | B | B1 | H | SW1 | F x 30° | Síla pružiny
začátek
F1 cca N | Síla pružiny
konec
F2 cca N | CAD | Přís. | Cena | Objednat |
|---|
| K1678.10405101 | A | 5 | M10x1 | 16 | 45,8 | 25 | 15 | 9 | 3 | 6 | 13 | 1,3 | 8 | 14 |  | | 17,40 € | | | K1678.10406121 | A | 6 | M12x1,5 | 17,4 | 55,4 | 30 | 19 | 10,2 | 3,6 | 8 | 14 | 1,8 | 8 | 15 | | | 19,00 € | | | K1678.10408161 | A | 8 | M16x1,5 | 21,6 | 71 | 40 | 26 | 14,4 | 4,8 | 10 | 19 | 2,3 | 15 | 35 | | | 20,87 € | | | K1678.10410201 | A | 10 | M20x1,5 | 24,8 | 80,5 | 50 | 30 | 17 | 6 | 12 | 22 | 2,8 | 20 | 60 | | | 24,78 € | |
|
Aretační čep s páčkou z nerezové oceli s vnitřním vedením, provedení B, bez krytky závory, s maticí |
více informací |
| Objednací číslo | Provedení | D | D1 | D2 | L | L1 | L3 | B | B1 | H | SW1 | SW2 | F x 30° | Síla pružiny
začátek
F1 cca N | Síla pružiny
konec
F2 cca N | CAD | Přís. | Cena | Objednat |
|---|
| K1678.10505101 | B | 5 | M10x1 | 16 | 45,8 | 25 | 15 | 9 | 3 | 6 | 13 | 17 | 1,3 | 8 | 14 | | | 17,80 € | | | K1678.10506121 | B | 6 | M12x1,5 | 17,4 | 55,4 | 30 | 19 | 10,2 | 3,6 | 8 | 14 | 19 | 1,8 | 8 | 15 | | | 19,62 € | | | K1678.10508161 | B | 8 | M16x1,5 | 21,6 | 71 | 40 | 26 | 14,4 | 4,8 | 10 | 19 | 24 | 2,3 | 15 | 35 | | | 22,02 € | | | K1678.10510201 | B | 10 | M20x1,5 | 24,8 | 80,5 | 50 | 30 | 17 | 6 | 12 | 22 | 30 | 2,8 | 20 | 60 | | | 27,38 € | |
|

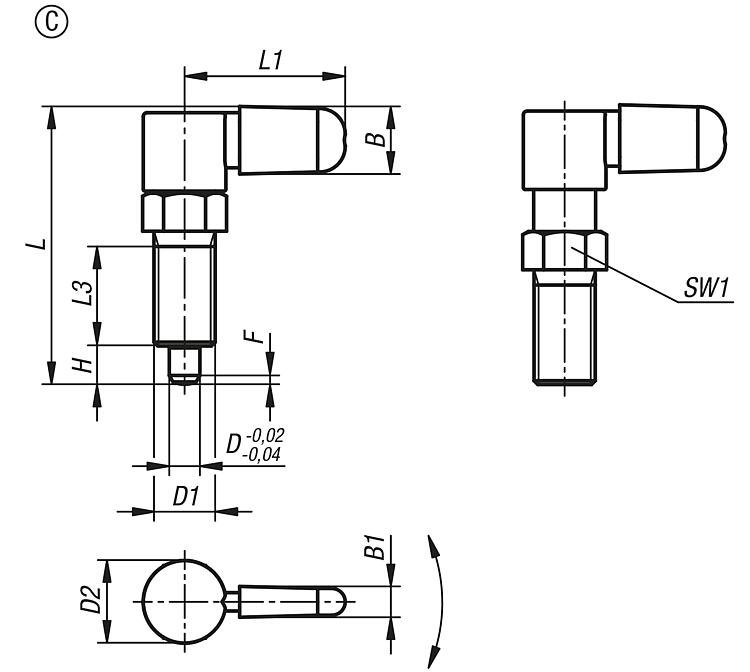

Aretační čep s páčkou z nerezové oceli s vnitřním vedením, provedení C, s krytkou závory, bez matice |
více informací |
| Objednací číslo | Provedení | Barva
komponenty | D | D1 | D2 | L | L1 | L3 | B | B1 | H | SW1 | F x 30° | Síla pružiny
začátek
F1 cca N | Síla pružiny
konec
F2 cca N | CAD | Přís. | Cena | Objednat |
|---|
| K1678.10605101 | C | tmavošedá RAL 7021 | 5 | M10x1 | 16 | 46,7 | 26,3 | 15 | 10,9 | 4,9 | 6 | 13 | 1,3 | 8 | 14 | | | 15,13 € | | | K1678.10606121 | C | tmavošedá RAL 7021 | 6 | M12x1,5 | 17,4 | 56,5 | 31,5 | 19 | 13 | 5,8 | 8 | 14 | 1,8 | 8 | 15 | | | 16,46 € | | | K1678.10608161 | C | tmavošedá RAL 7021 | 8 | M16x1,5 | 21,6 | 72,6 | 42 | 26 | 17,7 | 8,1 | 10 | 19 | 2,3 | 15 | 35 | | | 18,04 € | | | K1678.10610201 | C | tmavošedá RAL 7021 | 10 | M20x1,5 | 24,8 | 82,3 | 51,6 | 30 | 21,5 | 9,5 | 12 | 22 | 2,8 | 20 | 60 | | | 21,30 € | | | K1678.106051012 | C | čistě oranžová RAL 2004 | 5 | M10x1 | 16 | 46,7 | 26,3 | 15 | 10,9 | 4,9 | 6 | 13 | 1,3 | 8 | 14 | | | 15,13 € | | | K1678.106061212 | C | čistě oranžová RAL 2004 | 6 | M12x1,5 | 17,4 | 56,5 | 31,5 | 19 | 13 | 5,8 | 8 | 14 | 1,8 | 8 | 15 | | | 16,46 € | | | K1678.106081612 | C | čistě oranžová RAL 2004 | 8 | M16x1,5 | 21,6 | 72,6 | 42 | 26 | 17,7 | 8,1 | 10 | 19 | 2,3 | 15 | 35 | | | 18,04 € | | | K1678.106102012 | C | čistě oranžová RAL 2004 | 10 | M20x1,5 | 24,8 | 82,3 | 51,6 | 30 | 21,5 | 9,5 | 12 | 22 | 2,8 | 20 | 60 | | | 21,30 € | | | K1678.1060510116 | C | řepkově žlutá RAL 1021 | 5 | M10x1 | 16 | 46,7 | 26,3 | 15 | 10,9 | 4,9 | 6 | 13 | 1,3 | 8 | 14 | | | 15,13 € | | | K1678.1060612116 | C | řepkově žlutá RAL 1021 | 6 | M12x1,5 | 17,4 | 56,5 | 31,5 | 19 | 13 | 5,8 | 8 | 14 | 1,8 | 8 | 15 | | | 16,46 € | | | K1678.1060816116 | C | řepkově žlutá RAL 1021 | 8 | M16x1,5 | 21,6 | 72,6 | 42 | 26 | 17,7 | 8,1 | 10 | 19 | 2,3 | 15 | 35 | | | 18,04 € | | | K1678.1061020116 | C | řepkově žlutá RAL 1021 | 10 | M20x1,5 | 24,8 | 82,3 | 51,6 | 30 | 21,5 | 9,5 | 12 | 22 | 2,8 | 20 | 60 | | | 21,30 € | | | K1678.1060510148 | C | bezpečnostní červená RAL 3020 | 5 | M10x1 | 16 | 46,7 | 26,3 | 15 | 10,9 | 4,9 | 6 | 13 | 1,3 | 8 | 14 | | | 15,13 € | | | K1678.1060612148 | C | bezpečnostní červená RAL 3020 | 6 | M12x1,5 | 17,4 | 56,5 | 31,5 | 19 | 13 | 5,8 | 8 | 14 | 1,8 | 8 | 15 | | | 16,46 € | | | K1678.1060816148 | C | bezpečnostní červená RAL 3020 | 8 | M16x1,5 | 21,6 | 72,6 | 42 | 26 | 17,7 | 8,1 | 10 | 19 | 2,3 | 15 | 35 | | | 18,04 € | | | K1678.1061020148 | C | bezpečnostní červená RAL 3020 | 10 | M20x1,5 | 24,8 | 82,3 | 51,6 | 30 | 21,5 | 9,5 | 12 | 22 | 2,8 | 20 | 60 | | | 21,30 € | | | K1678.1060510186 | C | signální zelená RAL 6032 | 5 | M10x1 | 16 | 46,7 | 26,3 | 15 | 10,9 | 4,9 | 6 | 13 | 1,3 | 8 | 14 | | | 15,13 € | | | K1678.1060612186 | C | signální zelená RAL 6032 | 6 | M12x1,5 | 17,4 | 56,5 | 31,5 | 19 | 13 | 5,8 | 8 | 14 | 1,8 | 8 | 15 | | | 16,46 € | | | K1678.1060816186 | C | signální zelená RAL 6032 | 8 | M16x1,5 | 21,6 | 72,6 | 42 | 26 | 17,7 | 8,1 | 10 | 19 | 2,3 | 15 | 35 | | | 18,04 € | | | K1678.1061020186 | C | signální zelená RAL 6032 | 10 | M20x1,5 | 24,8 | 82,3 | 51,6 | 30 | 21,5 | 9,5 | 12 | 22 | 2,8 | 20 | 60 | | | 21,30 € | | | K1678.1060510187 | C | bezpečnostní modrá RAL 5017 | 5 | M10x1 | 16 | 46,7 | 26,3 | 15 | 10,9 | 4,9 | 6 | 13 | 1,3 | 8 | 14 | | | 15,13 € | | | K1678.1060612187 | C | bezpečnostní modrá RAL 5017 | 6 | M12x1,5 | 17,4 | 56,5 | 31,5 | 19 | 13 | 5,8 | 8 | 14 | 1,8 | 8 | 15 | | | 16,46 € | | | K1678.1060816187 | C | bezpečnostní modrá RAL 5017 | 8 | M16x1,5 | 21,6 | 72,6 | 42 | 26 | 17,7 | 8,1 | 10 | 19 | 2,3 | 15 | 35 | | | 18,04 € | | | K1678.1061020187 | C | bezpečnostní modrá RAL 5017 | 10 | M20x1,5 | 24,8 | 82,3 | 51,6 | 30 | 21,5 | 9,5 | 12 | 22 | 2,8 | 20 | 60 | | | 21,30 € | | | K1678.1060510188 | C | světle šedá RAL 7035 | 5 | M10x1 | 16 | 46,7 | 26,3 | 15 | 10,9 | 4,9 | 6 | 13 | 1,3 | 8 | 14 | | | 15,13 € | | | K1678.1060612188 | C | světle šedá RAL 7035 | 6 | M12x1,5 | 17,4 | 56,5 | 31,5 | 19 | 13 | 5,8 | 8 | 14 | 1,8 | 8 | 15 | | | 16,46 € | | | K1678.1060816188 | C | světle šedá RAL 7035 | 8 | M16x1,5 | 21,6 | 72,6 | 42 | 26 | 17,7 | 8,1 | 10 | 19 | 2,3 | 15 | 35 | | | 18,04 € | | | K1678.1061020188 | C | světle šedá RAL 7035 | 10 | M20x1,5 | 24,8 | 82,3 | 51,6 | 30 | 21,5 | 9,5 | 12 | 22 | 2,8 | 20 | 60 | | | 21,30 € | |
|

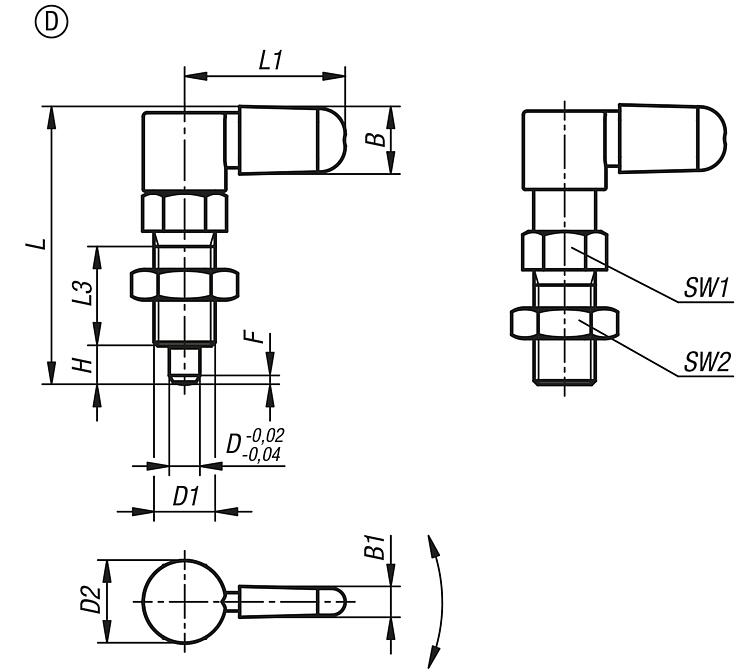

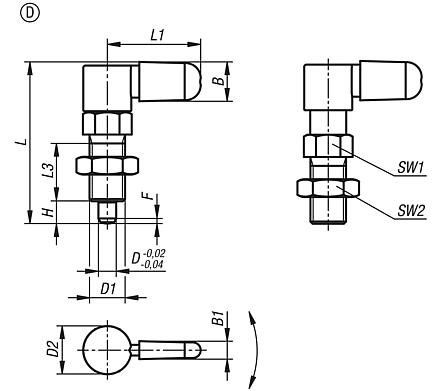

Aretační čep s páčkou z nerezové oceli s vnitřním vedením, provedení D, s krytkou závory, s maticí |
