Aretační čepy ovládané páčkou, z oceli, se čtyřhranem

zpět

Produkty
- Ovládací prvky | normované díly
  - Pružné tlačné opěrky, aretační čepy, čepy s kuličkami
    - Aretační čepy s páčkou
      - Aretační čepy ovládané páčkou, z oceli, se čtyřhranem

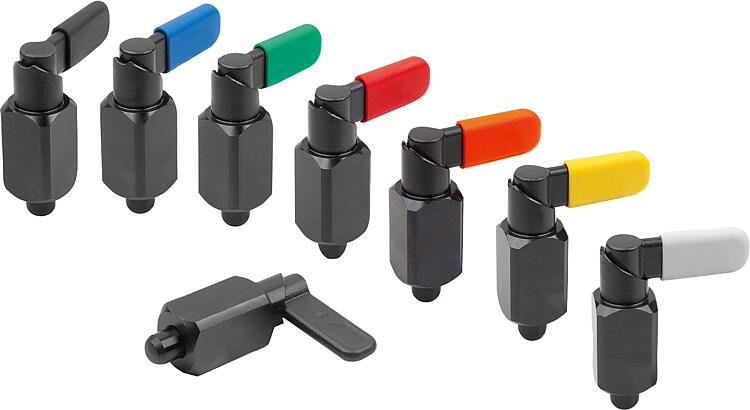

Popis zboží/obrázky produktu

PopisPopis výrobku:Aretační čepy ovládané páčkou se užívají tam, kde je třeba zabránit změně aretační polohy působením příčných sil.
Otočením závory o 180° dojde k zatažení aretačního kolíku, čímž lze změnit aretační polohu.
Zaskakovací zářez způsobí, že páčka v této poloze drží a aretační kolík tak zůstane zatažený.
Materiál:Provedení: Pouzdro a závora brynýrovány.
Aretační kolík kalený, broušený a brynýrovaný.
Tlačná pružina bez povrchové úpravy.
Krytka závory v různých barvách:
- tmavošedá RAL 7021.
- oranžová RAL 2004.
- sytě žlutá RAL 1021.
- bezpečnostní červená RAL 3020.
- signální zelená RAL 6032.
- bezpečnostní modrá RAL 5017.
- světle šedá RAL 7035Upozornění:Díky hranatému pouzdru jsou aretační čepy s páčkou vhodné pro svařování. Doporučuje se polohování bodovým svařováním, aby nedošlo k nadměrnému zahřátí pružiny.Přednosti:Otočením páčky o 180° dojde k zatažení aretačního kolíku.
Volitelně s barevnými krytkami páčky z plastu.
Hranaté pouzdro, pro svařování.Na vyžádání:Nadstandardní provedení.
Příslušenství:Polohovací pouzdra K1290, K1839, K1840.
Odkaz na výkres:

Provedení G: bez krytky závory
Provedení H: s krytkou závory

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K2222 Aretační čepy ovládané páčkou, z oceli, se čtyřhranem

213 kB

Výkresy (celkový přehled)

Aretační čepy s páčkou, z oceli, se čtyřhranem, provedení G, bez krytky páčky

více informací

Výkresy

Aretační čepy s páčkou, z oceli, se čtyřhranem, provedení G, bez krytky páčky

Výběr/filtr zboží

Objednací číslo	Provedení	D	D1	L	L1	B	B1	H	F x 30°	SW	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	Cena
K2222.100410	G	4	10	38,5	25	9	3	6	1	12	8	14	13,75 €
K2222.100510	G	5	10	38,5	25	9	3	6	1,3	12	8	14	13,75 €
K2222.100610	G	6	10	38,5	25	9	3	6	1,8	12	8	14	14,96 €
K2222.100512	G	5	12	47,4	30	10,8	3,6	8	1,3	16	8	14	13,75 €
K2222.100612	G	6	12	47,4	30	10,8	3,6	8	1,8	16	8	14	14,96 €
K2222.100812	G	8	12	47,4	30	10,8	3,6	8	2,3	16	8	14	18,26 €
K2222.100616	G	6	16	61,2	40	14,4	4,8	10	1,8	20	15	35	14,96 €
K2222.100816	G	8	16	61,2	40	14,4	4,8	10	2,3	20	15	35	18,26 €
K2222.101016	G	10	16	61,2	40	14,4	4,8	10	2,8	20	15	35	20,79 €
K2222.100820	G	8	20	71	50	18	6	12	2,3	24	20	60	18,26 €
K2222.101020	G	10	20	71	50	18	6	12	2,8	24	20	60	20,79 €
K2222.101220	G	12	20	71	50	18	6	12	3	24	20	60	20,79 €

Aretační čepy s páčkou, z oceli, se čtyřhranem, provedení H, s krytkou páčky

více informací

Výkresy

Aretační čepy s páčkou, z oceli, se čtyřhranem, provedení H, s krytkou páčky

Výběr/filtr zboží

Objednací číslo	Provedení	Barva komponenty	D	D1	L	L1	B	B1	H	F x 30°	SW	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	Cena
K2222.110410	H	tmavošedá RAL 7021	4	10	39,5	26,3	10,9	4,9	6	1	12	8	14	14,30 €
K2222.110510	H	tmavošedá RAL 7021	5	10	39,5	26,3	10,9	4,9	6	1,3	12	8	14	14,30 €
K2222.110610	H	tmavošedá RAL 7021	6	10	39,5	26,3	10,9	4,9	6	1,8	12	8	14	16,50 €
K2222.110512	H	tmavošedá RAL 7021	5	12	48,4	31,1	12,9	5,7	8	1,3	16	8	14	14,30 €
K2222.110612	H	tmavošedá RAL 7021	6	12	48,4	31,1	12,9	5,7	8	1,8	16	8	14	16,50 €
K2222.110812	H	tmavošedá RAL 7021	8	12	48,4	31,1	12,9	5,7	8	2,3	16	8	14	19,80 €
K2222.110616	H	tmavošedá RAL 7021	6	16	62,3	41,5	16,6	7	10	1,8	20	15	35	16,50 €
K2222.110816	H	tmavošedá RAL 7021	8	16	62,3	41,5	16,6	7	10	2,3	20	15	35	19,80 €
K2222.111016	H	tmavošedá RAL 7021	10	16	62,3	41,5	16,6	7	10	2,8	20	15	35	23,10 €
K2222.110820	H	tmavošedá RAL 7021	8	20	72,3	51,3	20,5	8,5	12	2,3	24	20	60	19,80 €
K2222.111020	H	tmavošedá RAL 7021	10	20	72,3	51,3	20,5	8,5	12	2,8	24	20	60	23,10 €
K2222.111220	H	tmavošedá RAL 7021	12	20	72,3	51,3	20,5	8,5	12	3	24	20	60	23,10 €
K2222.1104102	H	čistě oranžová RAL 2004	4	10	39,5	26,3	10,9	4,9	6	1	12	8	14	14,30 €
K2222.1105102	H	čistě oranžová RAL 2004	5	10	39,5	26,3	10,9	4,9	6	1,3	12	8	14	14,30 €
K2222.1106102	H	čistě oranžová RAL 2004	6	10	39,5	26,3	10,9	4,9	6	1,8	12	8	14	16,50 €
K2222.1105122	H	čistě oranžová RAL 2004	5	12	48,4	31,1	12,9	5,7	8	1,3	16	8	14	14,30 €
K2222.1106122	H	čistě oranžová RAL 2004	6	12	48,4	31,1	12,9	5,7	8	1,8	16	8	14	16,50 €
K2222.1108122	H	čistě oranžová RAL 2004	8	12	48,4	31,1	12,9	5,7	8	2,3	16	8	14	19,80 €
K2222.1106162	H	čistě oranžová RAL 2004	6	16	62,3	41,5	16,6	7	10	1,8	20	15	35	16,50 €
K2222.1108162	H	čistě oranžová RAL 2004	8	16	62,3	41,5	16,6	7	10	2,3	20	15	35	19,80 €
K2222.1110162	H	čistě oranžová RAL 2004	10	16	62,3	41,5	16,6	7	10	2,8	20	15	35	23,10 €
K2222.1108202	H	čistě oranžová RAL 2004	8	20	72,3	51,3	20,5	8,5	12	2,3	24	20	60	19,80 €
K2222.1110202	H	čistě oranžová RAL 2004	10	20	72,3	51,3	20,5	8,5	12	2,8	24	20	60	23,10 €
K2222.1112202	H	čistě oranžová RAL 2004	12	20	72,3	51,3	20,5	8,5	12	3	24	20	60	23,10 €
K2222.11041016	H	řepkově žlutá RAL 1021	4	10	39,5	26,3	10,9	4,9	6	1	12	8	14	14,30 €
K2222.11051016	H	řepkově žlutá RAL 1021	5	10	39,5	26,3	10,9	4,9	6	1,3	12	8	14	14,30 €
K2222.11061016	H	řepkově žlutá RAL 1021	6	10	39,5	26,3	10,9	4,9	6	1,8	12	8	14	16,50 €
K2222.11051216	H	řepkově žlutá RAL 1021	5	12	48,4	31,1	12,9	5,7	8	1,3	16	8	14	14,30 €
K2222.11061216	H	řepkově žlutá RAL 1021	6	12	48,4	31,1	12,9	5,7	8	1,8	16	8	14	16,50 €
K2222.11081216	H	řepkově žlutá RAL 1021	8	12	48,4	31,1	12,9	5,7	8	2,3	16	8	14	19,80 €
K2222.11061616	H	řepkově žlutá RAL 1021	6	16	62,3	41,5	16,6	7	10	1,8	20	15	35	16,50 €
K2222.11081616	H	řepkově žlutá RAL 1021	8	16	62,3	41,5	16,6	7	10	2,3	20	15	35	19,80 €
K2222.11101616	H	řepkově žlutá RAL 1021	10	16	62,3	41,5	16,6	7	10	2,8	20	15	35	23,10 €
K2222.11082016	H	řepkově žlutá RAL 1021	8	20	72,3	51,3	20,5	8,5	12	2,3	24	20	60	19,80 €
K2222.11102016	H	řepkově žlutá RAL 1021	10	20	72,3	51,3	20,5	8,5	12	2,8	24	20	60	23,10 €
K2222.11122016	H	řepkově žlutá RAL 1021	12	20	72,3	51,3	20,5	8,5	12	3	24	20	60	23,10 €
K2222.11041084	H	bezpečnostní červená RAL 3020	4	10	39,5	26,3	10,9	4,9	6	1	12	8	14	14,30 €
K2222.11051084	H	bezpečnostní červená RAL 3020	5	10	39,5	26,3	10,9	4,9	6	1,3	12	8	14	14,30 €
K2222.11061084	H	bezpečnostní červená RAL 3020	6	10	39,5	26,3	10,9	4,9	6	1,8	12	8	14	16,50 €
K2222.11051284	H	bezpečnostní červená RAL 3020	5	12	48,4	31,1	12,9	5,7	8	1,3	16	8	14	14,30 €
K2222.11061284	H	bezpečnostní červená RAL 3020	6	12	48,4	31,1	12,9	5,7	8	1,8	16	8	14	16,50 €
K2222.11081284	H	bezpečnostní červená RAL 3020	8	12	48,4	31,1	12,9	5,7	8	2,3	16	8	14	19,80 €
K2222.11061684	H	bezpečnostní červená RAL 3020	6	16	62,3	41,5	16,6	7	10	1,8	20	15	35	16,50 €
K2222.11081684	H	bezpečnostní červená RAL 3020	8	16	62,3	41,5	16,6	7	10	2,3	20	15	35	19,80 €
K2222.11101684	H	bezpečnostní červená RAL 3020	10	16	62,3	41,5	16,6	7	10	2,8	20	15	35	23,10 €
K2222.11082084	H	bezpečnostní červená RAL 3020	8	20	72,3	51,3	20,5	8,5	12	2,3	24	20	60	19,80 €
K2222.11102084	H	bezpečnostní červená RAL 3020	10	20	72,3	51,3	20,5	8,5	12	2,8	24	20	60	23,10 €
K2222.11122084	H	bezpečnostní červená RAL 3020	12	20	72,3	51,3	20,5	8,5	12	3	24	20	60	23,10 €
K2222.11041086	H	signální zelená RAL 6032	4	10	39,5	26,3	10,9	4,9	6	1	12	8	14	14,30 €
K2222.11051086	H	signální zelená RAL 6032	5	10	39,5	26,3	10,9	4,9	6	1,3	12	8	14	14,30 €
K2222.11061086	H	signální zelená RAL 6032	6	10	39,5	26,3	10,9	4,9	6	1,8	12	8	14	16,50 €
K2222.11051286	H	signální zelená RAL 6032	5	12	48,4	31,1	12,9	5,7	8	1,3	16	8	14	14,30 €
K2222.11061286	H	signální zelená RAL 6032	6	12	48,4	31,1	12,9	5,7	8	1,8	16	8	14	16,50 €
K2222.11081286	H	signální zelená RAL 6032	8	12	48,4	31,1	12,9	5,7	8	2,3	16	8	14	19,80 €
K2222.11061686	H	signální zelená RAL 6032	6	16	62,3	41,5	16,6	7	10	1,8	20	15	35	16,50 €
K2222.11081686	H	signální zelená RAL 6032	8	16	62,3	41,5	16,6	7	10	2,3	20	15	35	19,80 €
K2222.11101686	H	signální zelená RAL 6032	10	16	62,3	41,5	16,6	7	10	2,8	20	15	35	23,10 €
K2222.11082086	H	signální zelená RAL 6032	8	20	72,3	51,3	20,5	8,5	12	2,3	24	20	60	19,80 €
K2222.11102086	H	signální zelená RAL 6032	10	20	72,3	51,3	20,5	8,5	12	2,8	24	20	60	23,10 €
K2222.11122086	H	signální zelená RAL 6032	12	20	72,3	51,3	20,5	8,5	12	3	24	20	60	23,10 €
K2222.11041087	H	bezpečnostní modrá RAL 5017	4	10	39,5	26,3	10,9	4,9	6	1	12	8	14	14,30 €
K2222.11051087	H	bezpečnostní modrá RAL 5017	5	10	39,5	26,3	10,9	4,9	6	1,3	12	8	14	14,30 €
K2222.11061087	H	bezpečnostní modrá RAL 5017	6	10	39,5	26,3	10,9	4,9	6	1,8	12	8	14	16,50 €
K2222.11051287	H	bezpečnostní modrá RAL 5017	5	12	48,4	31,1	12,9	5,7	8	1,3	16	8	14	14,30 €
K2222.11061287	H	bezpečnostní modrá RAL 5017	6	12	48,4	31,1	12,9	5,7	8	1,8	16	8	14	16,50 €
K2222.11081287	H	bezpečnostní modrá RAL 5017	8	12	48,4	31,1	12,9	5,7	8	2,3	16	8	14	19,80 €
K2222.11061687	H	bezpečnostní modrá RAL 5017	6	16	62,3	41,5	16,6	7	10	1,8	20	15	35	16,50 €
K2222.11081687	H	bezpečnostní modrá RAL 5017	8	16	62,3	41,5	16,6	7	10	2,3	20	15	35	19,80 €
K2222.11101687	H	bezpečnostní modrá RAL 5017	10	16	62,3	41,5	16,6	7	10	2,8	20	15	35	23,10 €
K2222.11082087	H	bezpečnostní modrá RAL 5017	8	20	72,3	51,3	20,5	8,5	12	2,3	24	20	60	19,80 €
K2222.11102087	H	bezpečnostní modrá RAL 5017	10	20	72,3	51,3	20,5	8,5	12	2,8	24	20	60	23,10 €
K2222.11122087	H	bezpečnostní modrá RAL 5017	12	20	72,3	51,3	20,5	8,5	12	3	24	20	60	23,10 €
K2222.11051088	H	světle šedá RAL 7035	5	10	39,5	26,3	10,9	4,9	6	1,3	12	8	14	14,30 €
K2222.11041088	H	světle šedá RAL 7035	4	10	39,5	26,3	10,9	4,9	6	1	12	8	14	14,30 €
K2222.11061088	H	světle šedá RAL 7035	6	10	39,5	26,3	10,9	4,9	6	1,8	12	8	14	16,50 €
K2222.11051288	H	světle šedá RAL 7035	5	12	48,4	31,1	12,9	5,7	8	1,3	16	8	14	14,30 €
K2222.11061288	H	světle šedá RAL 7035	6	12	48,4	31,1	12,9	5,7	8	1,8	16	8	14	16,50 €
K2222.11081288	H	světle šedá RAL 7035	8	12	48,4	31,1	12,9	5,7	8	2,3	16	8	14	19,80 €
K2222.11061688	H	světle šedá RAL 7035	6	16	62,3	41,5	16,6	7	10	1,8	20	15	35	16,50 €
K2222.11081688	H	světle šedá RAL 7035	8	16	62,3	41,5	16,6	7	10	2,3	20	15	35	19,80 €
K2222.11101688	H	světle šedá RAL 7035	10	16	62,3	41,5	16,6	7	10	2,8	20	15	35	23,10 €
K2222.11082088	H	světle šedá RAL 7035	8	20	72,3	51,3	20,5	8,5	12	2,3	24	20	60	19,80 €
K2222.11102088	H	světle šedá RAL 7035	10	20	72,3	51,3	20,5	8,5	12	2,8	24	20	60	23,10 €
K2222.11122088	H	světle šedá RAL 7035	12	20	72,3	51,3	20,5	8,5	12	3	24	20	60	23,10 €
