Aretační čepy s páčkou, z nerezové oceli, se čtyřhranem

zpět

Produkty
- Ovládací prvky | normované díly
  - Pružné tlačné opěrky, aretační čepy, čepy s kuličkami
    - Aretační čepy s páčkou
      - Aretační čepy s páčkou, z nerezové oceli, se čtyřhranem

Popis zboží/obrázky produktu

PopisPopis výrobku:Aretační čepy ovládané páčkou se užívají tam, kde je třeba zabránit změně aretační polohy působením příčných sil.
Otočením závory o 180° dojde k zatažení aretačního kolíku, čímž lze změnit aretační polohu.
Zaskakovací zářez způsobí, že páčka v této poloze drží a aretační kolík tak zůstane zatažený.
Materiál:Provedení: Pouzdro a závora bez povrchové úpravy.
Aretační kolík broušený a bez povrchové úpravy.
Tlačná pružina bez povrchové úpravy.

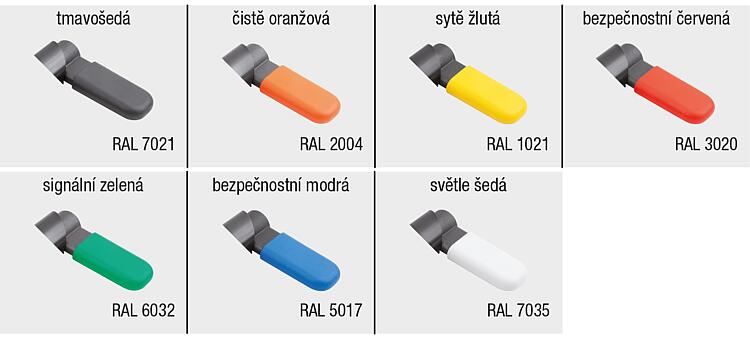

Krytka závory v různých barvách:
- tmavošedá RAL 7021
- oranžová RAL 2004
- sytě žlutá RAL 1021
- bezpečnostní červená RAL 3020
- signální zelená RAL 6032
- bezpečnostní modrá RAL 5017
- světle šedá RAL 7035Upozornění:Díky hranatému pouzdru jsou aretační čepy s páčkou vhodné pro svařování. Doporučuje se polohování bodovým svařováním, aby nedošlo k nadměrnému zahřátí pružiny.Přednosti:Otočením páčky o 180° dojde k zatažení aretačního kolíku.
Volitelně s barevnými krytkami páčky z plastu.
Hranaté pouzdro, pro svařování.Na vyžádání:Nadstandardní provedení.
Příslušenství:Polohovací pouzdra K1290, K1839, K1840.

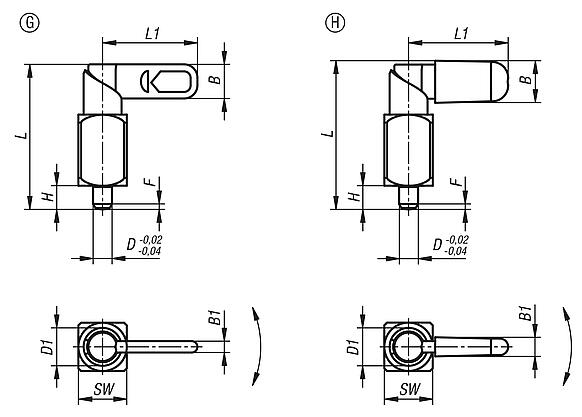

Odkaz na výkres:

Provedení G: bez krytky závory
Provedení H: s krytkou závory

Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K2223 Aretační čepy s páčkou, z nerezové oceli, se čtyřhranem

229 kB

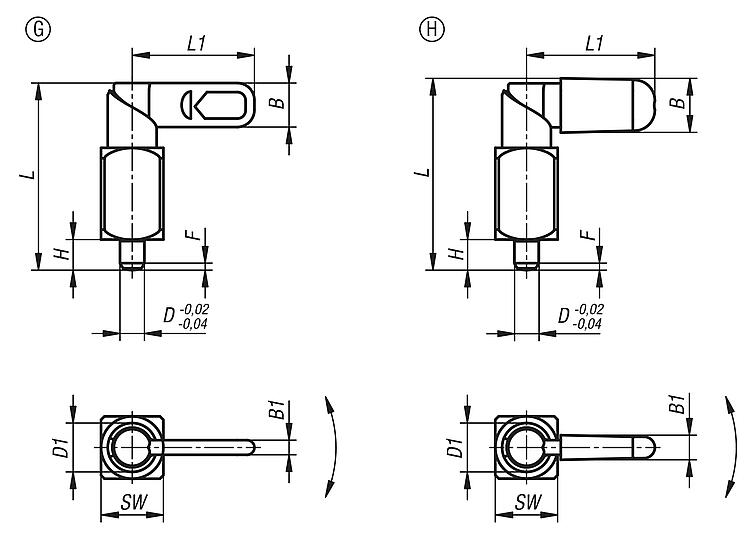

Výkresy (celkový přehled)

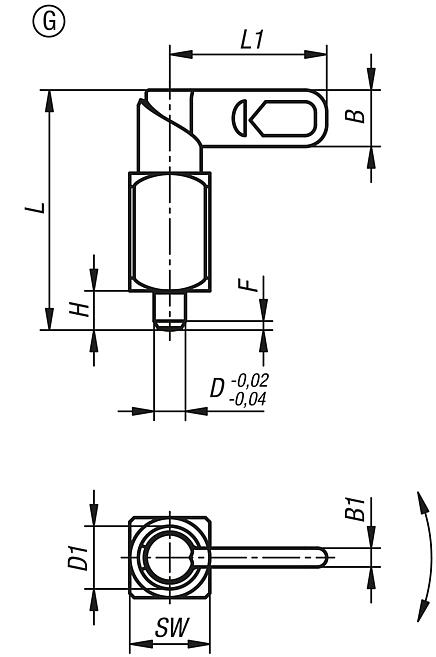

Aretační čepy s páčkou z nerezové oceli, se čtyřhranem. provedení G, bez krytky páčky

více informací

Výkresy

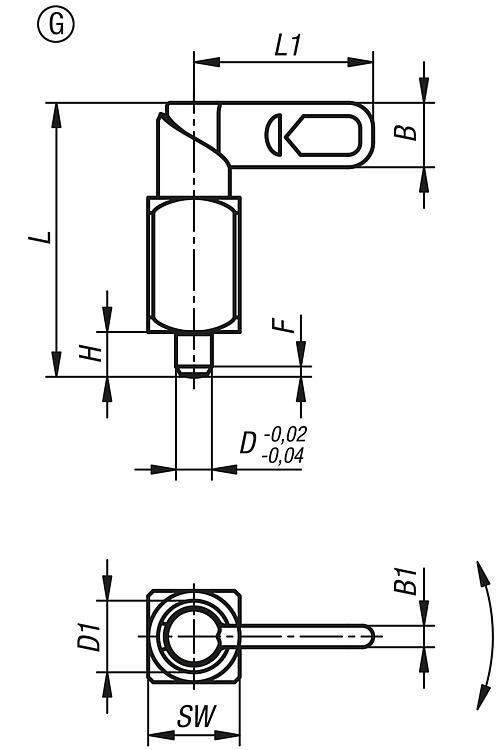

Aretační čepy s páčkou z nerezové oceli, se čtyřhranem. provedení G, bez krytky páčky

Výběr/filtr zboží

Objednací číslo	Provedení	D	D1	L	L1	B	B1	H	F x 30°	SW	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	Cena
K2223.1100410	G	4	10	38,5	25	9	3	6	1	12	8	14	15,40 €
K2223.1100510	G	5	10	38,5	25	9	3	6	1,3	12	8	14	15,40 €
K2223.1100610	G	6	10	38,5	25	9	3	6	1,8	12	8	14	18,70 €
K2223.1100512	G	5	12	47,4	30	10,8	3,6	8	1,3	16	8	14	15,40 €
K2223.1100612	G	6	12	47,4	30	10,8	3,6	8	1,8	16	8	14	18,70 €
K2223.1100812	G	8	12	47,4	30	10,8	3,6	8	2,3	16	8	14	24,20 €
K2223.1100616	G	6	16	61,2	40	14,4	4,8	10	1,8	20	15	35	18,70 €
K2223.1100816	G	8	16	61,2	40	14,4	4,8	10	2,3	20	15	35	24,20 €
K2223.1101016	G	10	16	61,2	40	14,4	4,8	10	2,8	20	15	35	30,80 €
K2223.1100820	G	8	20	71	50	18	6	12	2,3	24	20	60	24,20 €
K2223.1101020	G	10	20	71	50	18	6	12	2,8	24	20	60	30,80 €
K2223.1101220	G	12	20	71	50	18	6	12	3	24	20	60	30,80 €

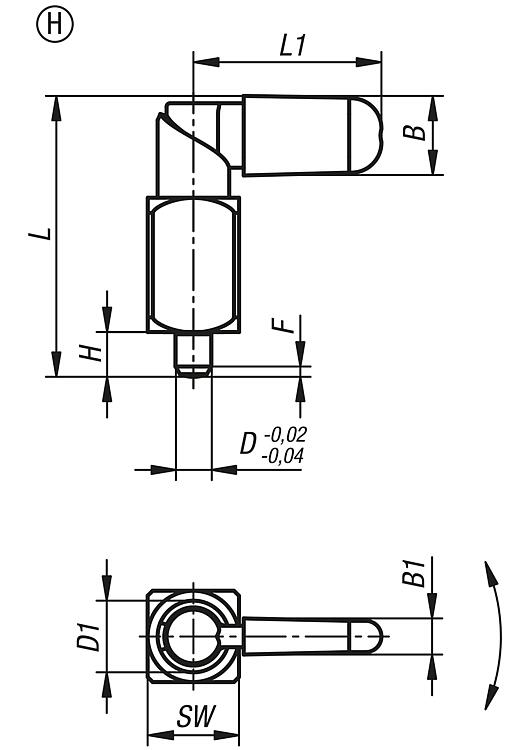

Aretační čepy s páčkou, z nerezové oceli, se čtyřhranem. provedení H, s krytkou páčky

více informací

Výkresy

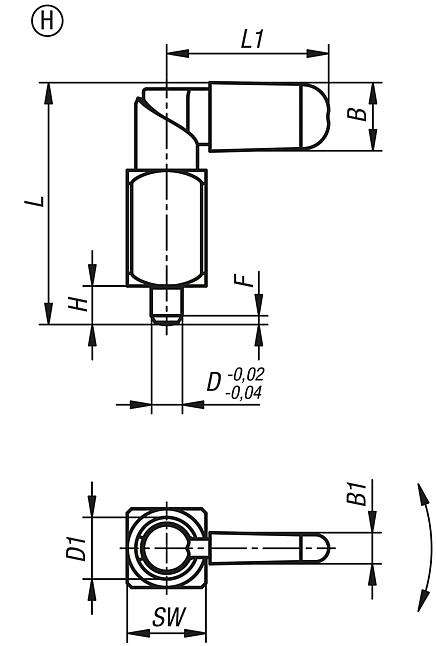

Aretační čepy s páčkou, z nerezové oceli, se čtyřhranem. provedení H, s krytkou páčky

Výběr/filtr zboží

Objednací číslo	Provedení	Barva komponenty	D	D1	L	L1	B	B1	H	F x 30°	SW	Síla pružiny začátek F1 cca N	Síla pružiny konec F2 cca N	Cena
K2223.1110410	H	tmavošedá RAL 7021	4	10	39,5	26,3	10,9	4,9	6	1	12	8	14	16,50 €
K2223.1110510	H	tmavošedá RAL 7021	5	10	39,5	26,3	10,9	4,9	6	1,3	12	8	14	16,50 €
K2223.1110610	H	tmavošedá RAL 7021	6	10	39,5	26,3	10,9	4,9	6	1,8	12	8	14	19,80 €
K2223.1110512	H	tmavošedá RAL 7021	5	12	48,4	31,1	12,9	5,7	8	1,3	16	8	14	16,50 €
K2223.1110612	H	tmavošedá RAL 7021	6	12	48,4	31,1	12,9	5,7	8	1,8	16	8	14	19,80 €
K2223.1110812	H	tmavošedá RAL 7021	8	12	48,4	31,1	12,9	5,7	8	2,3	16	8	14	25,30 €
K2223.1110616	H	tmavošedá RAL 7021	6	16	62,3	41,5	16,6	7	10	1,8	20	15	35	19,80 €
K2223.1110816	H	tmavošedá RAL 7021	8	16	62,3	41,5	16,6	7	10	2,3	20	15	35	25,30 €
K2223.1111016	H	tmavošedá RAL 7021	10	16	62,3	41,5	16,6	7	10	2,8	20	15	35	31,90 €
K2223.1110820	H	tmavošedá RAL 7021	8	20	72,3	51,3	20,5	8,5	12	2,3	24	20	60	25,30 €
K2223.1111020	H	tmavošedá RAL 7021	10	20	72,3	51,3	20,5	8,5	12	2,8	24	20	60	31,90 €
K2223.1111220	H	tmavošedá RAL 7021	12	20	72,3	51,3	20,5	8,5	12	3	24	20	60	31,90 €
K2223.11104102	H	čistě oranžová RAL 2004	4	10	39,5	26,3	10,9	4,9	6	1	12	8	14	16,50 €
K2223.11105102	H	čistě oranžová RAL 2004	5	10	39,5	26,3	10,9	4,9	6	1,3	12	8	14	16,50 €
K2223.11106102	H	čistě oranžová RAL 2004	6	10	39,5	26,3	10,9	4,9	6	1,8	12	8	14	19,80 €
K2223.11105122	H	čistě oranžová RAL 2004	5	12	48,4	31,1	12,9	5,7	8	1,3	16	8	14	16,50 €
K2223.11106122	H	čistě oranžová RAL 2004	6	12	48,4	31,1	12,9	5,7	8	1,8	16	8	14	19,80 €
K2223.11108122	H	čistě oranžová RAL 2004	8	12	48,4	31,1	12,9	5,7	8	2,3	16	8	14	25,30 €
K2223.11106162	H	čistě oranžová RAL 2004	6	16	62,3	41,5	16,6	7	10	1,8	20	15	35	19,80 €
K2223.11108162	H	čistě oranžová RAL 2004	8	16	62,3	41,5	16,6	7	10	2,3	20	15	35	25,30 €
K2223.11110162	H	čistě oranžová RAL 2004	10	16	62,3	41,5	16,6	7	10	2,8	20	15	35	31,90 €
K2223.11108202	H	čistě oranžová RAL 2004	8	20	72,3	51,3	20,5	8,5	12	2,3	24	20	60	25,30 €
K2223.11110202	H	čistě oranžová RAL 2004	10	20	72,3	51,3	20,5	8,5	12	2,8	24	20	60	31,90 €
K2223.11112202	H	čistě oranžová RAL 2004	12	20	72,3	51,3	20,5	8,5	12	3	24	20	60	31,90 €
K2223.111041016	H	řepkově žlutá RAL 1021	4	10	39,5	26,3	10,9	4,9	6	1	12	8	14	16,50 €
K2223.111051016	H	řepkově žlutá RAL 1021	5	10	39,5	26,3	10,9	4,9	6	1,3	12	8	14	16,50 €
K2223.111061016	H	řepkově žlutá RAL 1021	6	10	39,5	26,3	10,9	4,9	6	1,8	12	8	14	19,80 €
K2223.111051216	H	řepkově žlutá RAL 1021	5	12	48,4	31,1	12,9	5,7	8	1,3	16	8	14	16,50 €
K2223.111061216	H	řepkově žlutá RAL 1021	6	12	48,4	31,1	12,9	5,7	8	1,8	16	8	14	19,80 €
K2223.111081216	H	řepkově žlutá RAL 1021	8	12	48,4	31,1	12,9	5,7	8	2,3	16	8	14	25,30 €
K2223.111061616	H	řepkově žlutá RAL 1021	6	16	62,3	41,5	16,6	7	10	1,8	20	15	35	19,80 €
K2223.111081616	H	řepkově žlutá RAL 1021	8	16	62,3	41,5	16,6	7	10	2,3	20	15	35	25,30 €
K2223.111101616	H	řepkově žlutá RAL 1021	10	16	62,3	41,5	16,6	7	10	2,8	20	15	35	31,90 €
K2223.111082016	H	řepkově žlutá RAL 1021	8	20	72,3	51,3	20,5	8,5	12	2,3	24	20	60	25,30 €
K2223.111102016	H	řepkově žlutá RAL 1021	10	20	72,3	51,3	20,5	8,5	12	2,8	24	20	60	31,90 €
K2223.111122016	H	řepkově žlutá RAL 1021	12	20	72,3	51,3	20,5	8,5	12	3	24	20	60	31,90 €
K2223.111041084	H	bezpečnostní červená RAL 3020	4	10	39,5	26,3	10,9	4,9	6	1	12	8	14	16,50 €
K2223.111051084	H	bezpečnostní červená RAL 3020	5	10	39,5	26,3	10,9	4,9	6	1,3	12	8	14	16,50 €
K2223.111061084	H	bezpečnostní červená RAL 3020	6	10	39,5	26,3	10,9	4,9	6	1,8	12	8	14	19,80 €
K2223.111051284	H	bezpečnostní červená RAL 3020	5	12	48,4	31,1	12,9	5,7	8	1,3	16	8	14	16,50 €
K2223.111061284	H	bezpečnostní červená RAL 3020	6	12	48,4	31,1	12,9	5,7	8	1,8	16	8	14	19,80 €
K2223.111081284	H	bezpečnostní červená RAL 3020	8	12	48,4	31,1	12,9	5,7	8	2,3	16	8	14	25,30 €
K2223.111061684	H	bezpečnostní červená RAL 3020	6	16	62,3	41,5	16,6	7	10	1,8	20	15	35	19,80 €
K2223.111081684	H	bezpečnostní červená RAL 3020	8	16	62,3	41,5	16,6	7	10	2,3	20	15	35	25,30 €
K2223.111101684	H	bezpečnostní červená RAL 3020	10	16	62,3	41,5	16,6	7	10	2,8	20	15	35	31,90 €
K2223.111082084	H	bezpečnostní červená RAL 3020	8	20	72,3	51,3	20,5	8,5	12	2,3	24	20	60	25,30 €
K2223.111102084	H	bezpečnostní červená RAL 3020	10	20	72,3	51,3	20,5	8,5	12	2,8	24	20	60	31,90 €
K2223.111122084	H	bezpečnostní červená RAL 3020	12	20	72,3	51,3	20,5	8,5	12	3	24	20	60	31,90 €
K2223.111041086	H	signální zelená RAL 6032	4	10	39,5	26,3	10,9	4,9	6	1	12	8	14	16,50 €
K2223.111051086	H	signální zelená RAL 6032	5	10	39,5	26,3	10,9	4,9	6	1,3	12	8	14	16,50 €
K2223.111061086	H	signální zelená RAL 6032	6	10	39,5	26,3	10,9	4,9	6	1,8	12	8	14	19,80 €
K2223.111051286	H	signální zelená RAL 6032	5	12	48,4	31,1	12,9	5,7	8	1,3	16	8	14	16,50 €
K2223.111061286	H	signální zelená RAL 6032	6	12	48,4	31,1	12,9	5,7	8	1,8	16	8	14	19,80 €
K2223.111081286	H	signální zelená RAL 6032	8	12	48,4	31,1	12,9	5,7	8	2,3	16	8	14	25,30 €
K2223.111061686	H	signální zelená RAL 6032	6	16	62,3	41,5	16,6	7	10	1,8	20	15	35	19,80 €
K2223.111081686	H	signální zelená RAL 6032	8	16	62,3	41,5	16,6	7	10	2,3	20	15	35	25,30 €
K2223.111101686	H	signální zelená RAL 6032	10	16	62,3	41,5	16,6	7	10	2,8	20	15	35	31,90 €
K2223.111082086	H	signální zelená RAL 6032	8	20	72,3	51,3	20,5	8,5	12	2,3	24	20	60	25,30 €
K2223.111102086	H	signální zelená RAL 6032	10	20	72,3	51,3	20,5	8,5	12	2,8	24	20	60	31,90 €
K2223.111122086	H	signální zelená RAL 6032	12	20	72,3	51,3	20,5	8,5	12	3	24	20	60	31,90 €
K2223.111041087	H	bezpečnostní modrá RAL 5017	4	10	39,5	26,3	10,9	4,9	6	1	12	8	14	16,50 €
K2223.111051087	H	bezpečnostní modrá RAL 5017	5	10	39,5	26,3	10,9	4,9	6	1,3	12	8	14	16,50 €
K2223.111061087	H	bezpečnostní modrá RAL 5017	6	10	39,5	26,3	10,9	4,9	6	1,8	12	8	14	19,80 €
K2223.111051287	H	bezpečnostní modrá RAL 5017	5	12	48,4	31,1	12,9	5,7	8	1,3	16	8	14	16,50 €
K2223.111061287	H	bezpečnostní modrá RAL 5017	6	12	48,4	31,1	12,9	5,7	8	1,8	16	8	14	19,80 €
K2223.111081287	H	bezpečnostní modrá RAL 5017	8	12	48,4	31,1	12,9	5,7	8	2,3	16	8	14	25,30 €
K2223.111061687	H	bezpečnostní modrá RAL 5017	6	16	62,3	41,5	16,6	7	10	1,8	20	15	35	19,80 €
K2223.111081687	H	bezpečnostní modrá RAL 5017	8	16	62,3	41,5	16,6	7	10	2,3	20	15	35	25,30 €
K2223.111101687	H	bezpečnostní modrá RAL 5017	10	16	62,3	41,5	16,6	7	10	2,8	20	15	35	31,90 €
K2223.111082087	H	bezpečnostní modrá RAL 5017	8	20	72,3	51,3	20,5	8,5	12	2,3	24	20	60	25,30 €
K2223.111102087	H	bezpečnostní modrá RAL 5017	10	20	72,3	51,3	20,5	8,5	12	2,8	24	20	60	31,90 €
K2223.111122087	H	bezpečnostní modrá RAL 5017	12	20	72,3	51,3	20,5	8,5	12	3	24	20	60	31,90 €
K2223.111041088	H	světle šedá RAL 7035	4	10	39,5	26,3	10,9	4,9	6	1	12	8	14	16,50 €
K2223.111051088	H	světle šedá RAL 7035	5	10	39,5	26,3	10,9	4,9	6	1,3	12	8	14	16,50 €
K2223.111061088	H	světle šedá RAL 7035	6	10	39,5	26,3	10,9	4,9	6	1,8	12	8	14	19,80 €
K2223.111051288	H	světle šedá RAL 7035	5	12	48,4	31,1	12,9	5,7	8	1,3	16	8	14	16,50 €
K2223.111061288	H	světle šedá RAL 7035	6	12	48,4	31,1	12,9	5,7	8	1,8	16	8	14	19,80 €
K2223.111081288	H	světle šedá RAL 7035	8	12	48,4	31,1	12,9	5,7	8	2,3	16	8	14	25,30 €
K2223.111061688	H	světle šedá RAL 7035	6	16	62,3	41,5	16,6	7	10	1,8	20	15	35	19,80 €
K2223.111081688	H	světle šedá RAL 7035	8	16	62,3	41,5	16,6	7	10	2,3	20	15	35	25,30 €
K2223.111101688	H	světle šedá RAL 7035	10	16	62,3	41,5	16,6	7	10	2,8	20	15	35	31,90 €
K2223.111082088	H	světle šedá RAL 7035	8	20	72,3	51,3	20,5	8,5	12	2,3	24	20	60	25,30 €
K2223.111102088	H	světle šedá RAL 7035	10	20	72,3	51,3	20,5	8,5	12	2,8	24	20	60	31,90 €
K2223.111122088	H	světle šedá RAL 7035	12	20	72,3	51,3	20,5	8,5	12	3	24	20	60	31,90 €
