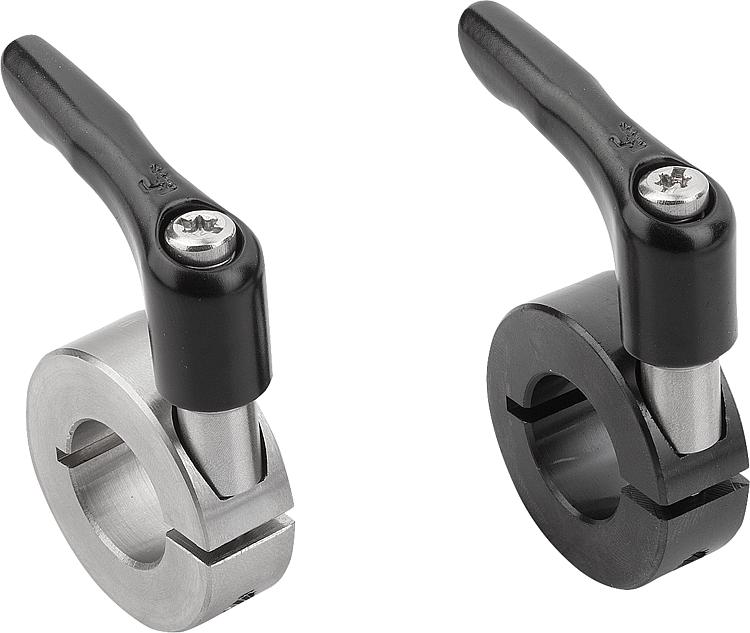

K0611Upínací kroužky, s drážkou a se svěracími pákami |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:Ocel 1.0718.
Nerezová ocel 1.4305.Provedení: Ocel brunýrovaná.
Nerezová ocel bez povrchové úpravy.
Vložka z nerezové oceli.Upozornění:Svěrací kroužky s drážkou a se svěrací pákou obepínají hřídel s rovnoměrným rozložením svěrnými silami. Tim se dosahuje stejnoměrného lícování, které umožnuje vysoké upínací síly, aniž by se poškodila hřídel.
Tolerance hřídele by se měla pohybovat v poli h11.Na vyžádání:Jiné rozměry.Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

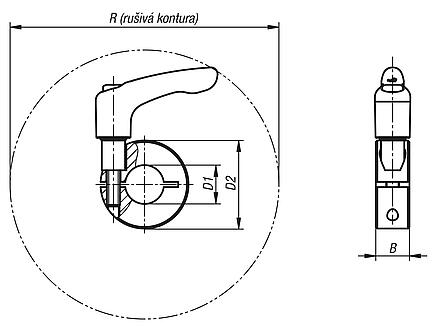

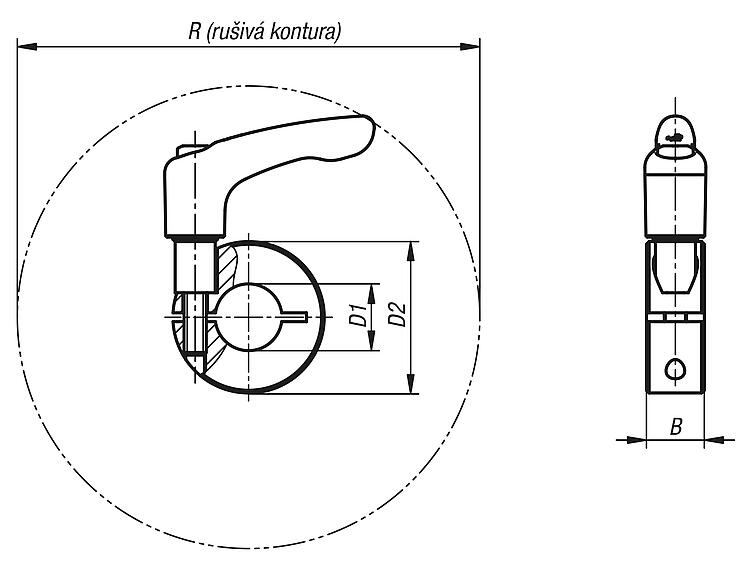

| Objednací číslo | Materiál
základní
těleso | B | D1
| D2 | R | CAD | Přís. | Cena | Objednat |
|---|
| K0611.11001 | ocel | 9 | 10 | 24 | 44,1 |  | | 10,09 € | | | K0611.11201 | ocel | 11 | 12 | 28 | 90,4 | | | 10,33 € | | | K0611.11501 | ocel | 13 | 15 | 34 | 105 | | | 11,15 € | | | K0611.11601 | ocel | 13 | 16 | 34 | 105 | | | 11,41 € | | | K0611.11801 | ocel | 13 | 18 | 36 | 105,7 | | | 11,89 € | | | K0611.12001 | ocel | 15 | 20 | 40 | 103,8 | | | 12,43 € | | | K0611.12201 | ocel | 15 | 22 | 42 | 104,2 | | | 12,43 € | | | K0611.12501 | ocel | 15 | 25 | 45 | 104,8 | | | 13,15 € | | | K0611.12801 | ocel | 15 | 28 | 48 | 106,8 | | | 13,15 € | | | K0611.13001 | ocel | 15 | 30 | 54 | 112,6 | | | 15,09 € | | | K0611.14001 | ocel | 15 | 40 | 60 | 113,2 | | | 17,15 € | | | K0611.15001 | ocel | 19 | 50 | 78 | 150,2 | | | 31,82 € | | | K0611.11002 | nerezová ocel | 9 | 10 | 24 | 44,1 | | | 15,62 € | | | K0611.11202 | nerezová ocel | 11 | 12 | 28 | 90,4 | | | 15,84 € | | | K0611.11502 | nerezová ocel | 13 | 15 | 34 | 105 | | | 18,51 € | | | K0611.11602 | nerezová ocel | 13 | 16 | 34 | 105 | | | 18,72 € | | | K0611.11802 | nerezová ocel | 13 | 18 | 36 | 105,7 | | | 20,68 € | | | K0611.12002 | nerezová ocel | 15 | 20 | 40 | 103,8 | | | 23,97 € | | | K0611.12202 | nerezová ocel | 15 | 22 | 42 | 104,2 | | | 24,57 € | | | K0611.12502 | nerezová ocel | 15 | 25 | 45 | 104,8 | | | 25,27 € | | | K0611.12802 | nerezová ocel | 15 | 28 | 48 | 106,8 | | | 26,54 € | | | K0611.13002 | nerezová ocel | 15 | 30 | 54 | 112,6 | | | 27,84 € | | | K0611.14002 | nerezová ocel | 15 | 40 | 60 | 113,2 | | | 38,62 € | | | K0611.15002 | nerezová ocel | 19 | 50 | 78 | 150,2 | | | 76,65 € | |
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
