K0611Drážkované upínací kroužky vnější |
zpět |
|

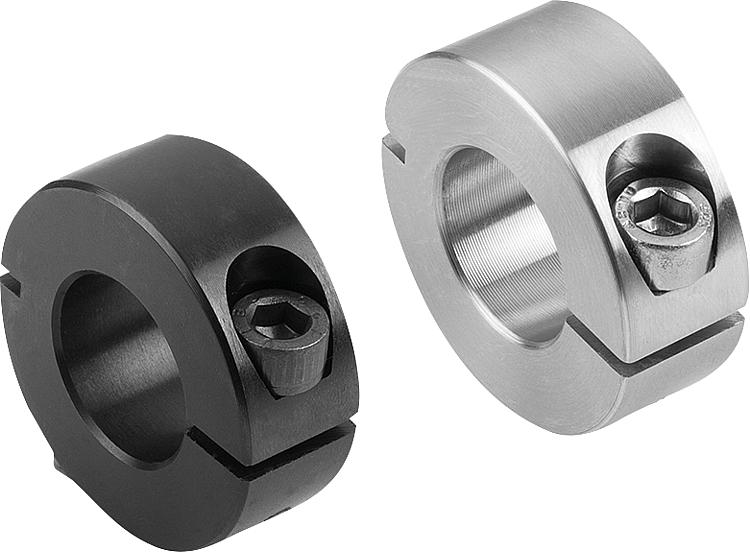

Popis zboží/obrázky produktu |
|
|
PopisMateriál:Provedení: Ocel brynýrována, šroub z oceli 12.9.
Nerezová ocel 1.4305 bez povrchové úpravy, šroub z nerezové oceli A2-70.
Nerezová ocel 1.4404 bez povrchové úpravy, šroub z nerezové oceli A4-70.
Hliník bez povrchové úpravy, šroub z nerezové oceli A2-70.Upozornění:Drážkované upínací kroužky, vnější obepínají hřídel s rovnoměrným rozložením upínací síly. To vede k rozměrově přesnému uložení a velmi vysokým přídržným silám, aniž by došlo k poškození hřídele.
Tolerance hřídele by se měla pohybovat v rámci h11.
Na základě proříznutí na vnější straně svěracího kroužku lze dosahovat až o 15 % vyšších svěracích sil než u provedení s proříznutím na vnitřní straně. Otvor zůstává válcový, čímž je hřídel přesně obepnuta. Menší nevyváženost.
Upínací kroužky z nerezové oceli A4 jsou na vnějším průměru označeny malým středicím bodem.Teplotní rozsah:-40 °C - +175 °C.Na vyžádání:Jiné rozměry.Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

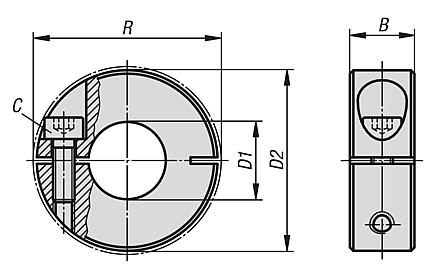

| Objednací číslo | Typ provedení | Materiál
základní
těleso | Ocelový
klíč | B
| C
(DIN 912) | D1 | D2 | R | CAD | Přís. | Cena | Objednat |
|---|
| K0611.100401 | vnější drážkování | ocel | - | 9 | M3x8 | 4 | 16 | 20,7 |  | | 2,57 € | | | K0611.100501 | vnější drážkování | ocel | - | 9 | M3x8 | 5 | 16 | 20,7 | | | 2,57 € | | | K0611.100601 | vnější drážkování | ocel | - | 9 | M3x8 | 6 | 16 | 20,7 | | | 2,57 € | | | K0611.100801 | vnější drážkování | ocel | - | 9 | M3x8 | 8 | 18 | 22,4 | | | 2,57 € | | | K0611.101001 | vnější drážkování | ocel | - | 9 | M3x10 | 10 | 24 | 26 | | | 3,00 € | | | K0611.101201 | vnější drážkování | ocel | - | 11 | M4x12 | 12 | 28 | 31,8 | | | 3,34 € | | | K0611.101501 | vnější drážkování | ocel | - | 13 | M5x16 | 15 | 34 | 39,4 | | | 3,96 € | | | K0611.101601 | vnější drážkování | ocel | - | 13 | M5x16 | 16 | 34 | 39,4 | | | 3,96 € | | | K0611.101801 | vnější drážkování | ocel | - | 13 | M5x16 | 18 | 36 | 41,1 | | | 4,46 € | | | K0611.102001 | vnější drážkování | ocel | - | 15 | M6x18 | 20 | 40 | 46,4 | | | 5,05 € | | | K0611.102201 | vnější drážkování | ocel | - | 15 | M6x18 | 22 | 42 | 48,1 | | | 5,35 € | | | K0611.102501 | vnější drážkování | ocel | - | 15 | M6x18 | 25 | 45 | 50,8 | | | 5,46 € | | | K0611.102801 | vnější drážkování | ocel | - | 15 | M6x18 | 28 | 48 | 53,7 | | | 6,02 € | | | K0611.103001 | vnější drážkování | ocel | - | 15 | M6x18 | 30 | 54 | 58,6 | | | 6,91 € | | | K0611.104001 | vnější drážkování | ocel | - | 15 | M6x18 | 40 | 60 | 65 | | | 7,98 € | | | K0611.105001 | vnější drážkování | ocel | - | 19 | M8x25 | 50 | 78 | 87 | | | 16,84 € | | | K0611.100402 | vnější drážkování | nerezová ocel | 1.4305 | 9 | M3x8 | 4 | 16 | 20,7 | | | 5,60 € | | | K0611.100502 | vnější drážkování | nerezová ocel | 1.4305 | 9 | M3x8 | 5 | 16 | 20,7 | | | 5,60 € | | | K0611.100602 | vnější drážkování | nerezová ocel | 1.4305 | 9 | M3x8 | 6 | 16 | 20,7 | | | 5,60 € | | | K0611.100802 | vnější drážkování | nerezová ocel | 1.4305 | 9 | M3x8 | 8 | 18 | 22,4 | | | 6,06 € | | | K0611.101002 | vnější drážkování | nerezová ocel | 1.4305 | 9 | M3x10 | 10 | 24 | 26 | | | 7,70 € | | | K0611.101202 | vnější drážkování | nerezová ocel | 1.4305 | 11 | M4x12 | 12 | 28 | 31,8 | | | 7,96 € | | | K0611.101502 | vnější drážkování | nerezová ocel | 1.4305 | 13 | M5x16 | 15 | 34 | 39,4 | | | 9,52 € | | | K0611.101602 | vnější drážkování | nerezová ocel | 1.4305 | 13 | M5x16 | 16 | 34 | 39,4 | | | 9,52 € | | | K0611.101802 | vnější drážkování | nerezová ocel | 1.4305 | 13 | M5x16 | 18 | 36 | 41,1 | | | 10,88 € | | | K0611.102002 | vnější drážkování | nerezová ocel | 1.4305 | 15 | M6x18 | 20 | 40 | 46,4 | | | 13,24 € | | | K0611.102202 | vnější drážkování | nerezová ocel | 1.4305 | 15 | M6x18 | 22 | 42 | 48,1 | | | 13,90 € | | | K0611.102502 | vnější drážkování | nerezová ocel | 1.4305 | 15 | M6x18 | 25 | 45 | 50,8 | | | 14,65 € | | | K0611.102802 | vnější drážkování | nerezová ocel | 1.4305 | 15 | M6x18 | 28 | 48 | 53,7 | | | 16,49 € | | | K0611.103002 | vnější drážkování | nerezová ocel | 1.4305 | 15 | M6x18 | 30 | 54 | 58,6 | | | 16,92 € | | | K0611.104002 | vnější drážkování | nerezová ocel | 1.4305 | 15 | M6x18 | 40 | 60 | 65 | | | 21,12 € | | | K0611.105002 | vnější drážkování | nerezová ocel | 1.4305 | 19 | M8x25 | 50 | 78 | 87 | | | 39,83 € | | | K0611.100404 | vnější drážkování | nerezová ocel A4 | 1.4404 | 9 | M3x8 | 4 | 16 | 20,7 | | | 7,17 € | | | K0611.100504 | vnější drážkování | nerezová ocel A4 | 1.4404 | 9 | M3x8 | 5 | 16 | 20,7 | | | 7,17 € | | | K0611.100604 | vnější drážkování | nerezová ocel A4 | 1.4404 | 9 | M3x8 | 6 | 16 | 20,7 | | | 7,17 € | | | K0611.100804 | vnější drážkování | nerezová ocel A4 | 1.4404 | 9 | M3x8 | 8 | 18 | 22,4 | | | 7,77 € | | | K0611.101004 | vnější drážkování | nerezová ocel A4 | 1.4404 | 9 | M3x10 | 10 | 24 | 26 | | | 9,88 € | | | K0611.101204 | vnější drážkování | nerezová ocel A4 | 1.4404 | 11 | M4x12 | 12 | 28 | 31,8 | | | 10,23 € | | | K0611.101504 | vnější drážkování | nerezová ocel A4 | 1.4404 | 13 | M5x16 | 15 | 34 | 39,4 | | | 12,22 € | | | K0611.101604 | vnější drážkování | nerezová ocel A4 | 1.4404 | 13 | M5x16 | 16 | 34 | 39,4 | | | 12,22 € | | | K0611.101804 | vnější drážkování | nerezová ocel A4 | 1.4404 | 13 | M5x16 | 18 | 36 | 41,1 | | | 13,97 € | | | K0611.102004 | vnější drážkování | nerezová ocel A4 | 1.4404 | 15 | M6x18 | 20 | 40 | 46,4 | | | 15,59 € | | | K0611.102204 | vnější drážkování | nerezová ocel A4 | 1.4404 | 15 | M6x18 | 22 | 42 | 48,1 | | | 16,37 € | | | K0611.102504 | vnější drážkování | nerezová ocel A4 | 1.4404 | 15 | M6x18 | 25 | 45 | 50,8 | | | 17,25 € | | | K0611.102804 | vnější drážkování | nerezová ocel A4 | 1.4404 | 15 | M6x18 | 28 | 48 | 53,7 | | | 19,43 € | | | K0611.103004 | vnější drážkování | nerezová ocel A4 | 1.4404 | 15 | M6x18 | 30 | 54 | 58,6 | | | 19,91 € | | | K0611.104004 | vnější drážkování | nerezová ocel A4 | 1.4404 | 15 | M6x18 | 40 | 60 | 65 | | | 24,86 € | | | K0611.105004 | vnější drážkování | nerezová ocel A4 | 1.4404 | 19 | M8x25 | 50 | 78 | 87 | | | 51,15 € | | | K0611.100403 | vnější drážkování | hliník | - | 9 | M3x8 | 4 | 16 | 20,7 | | | 3,65 € | | | K0611.100503 | vnější drážkování | hliník | - | 9 | M3x8 | 5 | 16 | 20,7 | | | 3,65 € | | | K0611.100603 | vnější drážkování | hliník | - | 9 | M3x8 | 6 | 16 | 20,7 | | | 3,65 € | | | K0611.100803 | vnější drážkování | hliník | - | 9 | M3x8 | 8 | 18 | 22,4 | | | 3,91 € | | | K0611.101003 | vnější drážkování | hliník | - | 9 | M3x10 | 10 | 24 | 26 | | | 4,68 € | | | K0611.101203 | vnější drážkování | hliník | - | 11 | M4x12 | 12 | 28 | 31,8 | | | 5,06 € | | | K0611.101503 | vnější drážkování | hliník | - | 13 | M5x16 | 15 | 34 | 39,4 | | | 7,56 € | | | K0611.101603 | vnější drážkování | hliník | - | 13 | M5x16 | 16 | 34 | 39,4 | | | 7,56 € | | | K0611.101803 | vnější drážkování | hliník | - | 13 | M5x16 | 18 | 36 | 41,1 | | | 8,58 € | | | K0611.102003 | vnější drážkování | hliník | - | 15 | M6x18 | 20 | 40 | 46,4 | | | 8,58 € | | | K0611.102203 | vnější drážkování | hliník | - | 15 | M6x18 | 22 | 42 | 48,1 | | | 8,84 € | | | K0611.102503 | vnější drážkování | hliník | - | 15 | M6x18 | 25 | 45 | 50,8 | | | 10,41 € | | | K0611.102803 | vnější drážkování | hliník | - | 15 | M6x18 | 28 | 48 | 53,7 | | | 13,52 € | | | K0611.103003 | vnější drážkování | hliník | - | 15 | M6x18 | 30 | 54 | 58,6 | | | 13,52 € | | | K0611.104003 | vnější drážkování | hliník | - | 15 | M6x18 | 40 | 60 | 65 | | | 17,96 € | | | K0611.105003 | vnější drážkování | hliník | - | 19 | M8x25 | 50 | 78 | 87 | | | 31,48 € | |
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
