K0986Svěrací kroužky se závitem |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:Provedení: Ocel brynýrovaná, šroub z oceli 12.9.
Nerezová ocel bez povrchové úpravy, šroub z nerezové oceli A2-70.Upozornění:Svěrací kroužky se závitem obepínají protikus s rovnoměrným rozložením upínacích sil.
Svěrací kroužky lze použít ve spojení se šroubovými závity podle třídy tolerance závitů 6g.Teplotní rozsah:-40 °C - +175 °C. StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

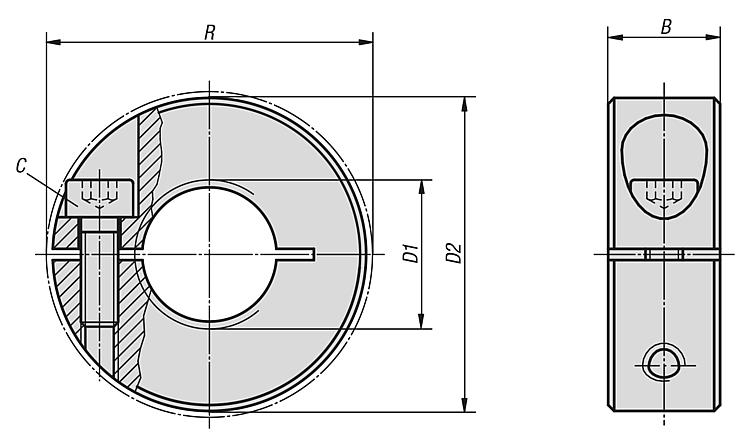

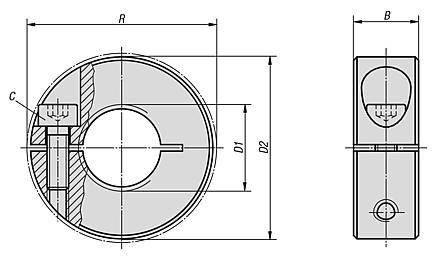

| Objednací číslo | Materiál
základní
těleso | B | C | D1
Vnitřní
závit | D2 | R | CAD | Přís. | Cena | Objednat |
|---|
| K0986.0401 | ocel | 9 | M3x8 | M4 | 16 | 20,7 |  | | 4,46 € | | | K0986.0501 | ocel | 9 | M3x8 | M5 | 16 | 20,7 | | | 4,46 € | | | K0986.0601 | ocel | 9 | M3x8 | M6 | 16 | 20,7 | | | 4,46 € | | | K0986.0801 | ocel | 9 | M3x8 | M8 | 18 | 22,4 | | | 4,76 € | | | K0986.1001 | ocel | 9 | M3x10 | M10 | 24 | 26 | | | 4,93 € | | | K0986.1201 | ocel | 11 | M4x12 | M12 | 28 | 31,8 | | | 5,25 € | | | K0986.1601 | ocel | 13 | M5x16 | M16 | 34 | 39,4 | | | 6,15 € | | | K0986.2001 | ocel | 15 | M6x18 | M20 | 40 | 46,4 | | | 7,70 € | | | K0986.0402 | nerezová ocel | 9 | M3x8 | M4 | 16 | 20,7 | | | 9,24 € | | | K0986.0502 | nerezová ocel | 9 | M3x8 | M5 | 16 | 20,7 | | | 9,24 € | | | K0986.0602 | nerezová ocel | 9 | M3x8 | M6 | 16 | 20,7 | | | 9,24 € | | | K0986.0802 | nerezová ocel | 9 | M3x8 | M8 | 18 | 22,4 | | | 9,56 € | | | K0986.1002 | nerezová ocel | 9 | M3x10 | M10 | 24 | 26 | | | 10,76 € | | | K0986.1202 | nerezová ocel | 11 | M4x12 | M12 | 28 | 31,8 | | | 12,63 € | | | K0986.1602 | nerezová ocel | 13 | M5x16 | M16 | 34 | 39,4 | | | 12,94 € | | | K0986.2002 | nerezová ocel | 15 | M6x18 | M20 | 40 | 46,4 | | | 15,39 € | |
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
