K2225Upínací kroužky z oceli nebo nerezové oceli, proříznuté,... |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:Provedení: Ocel brynýrovaná.
Nerezová ocel bez povrchové úpravy.Upozornění:Proříznuté upínací kroužky, vnitřní s dosedací plochou, obepínají hřídel s rovnoměrným rozložením upínací síly. To vede k rozměrově přesnému uložení a velmi vysokým přídržným silám, aniž by došlo k poškození hřídele.
Tolerance hřídele by se měla pohybovat v poli h11.
Montážní závitové otvory drážkovaných upínacích kroužků lze použít k upevnění dalších prvků, jako jsou např. převodové páky nebo vačky, na hřídele a nápravy. Díky snížení výšky drážky je lze snadno a bezpečně namontovat se silnou upínací silou, aniž by došlo k poškození povrchu hřídelí a náprav.Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

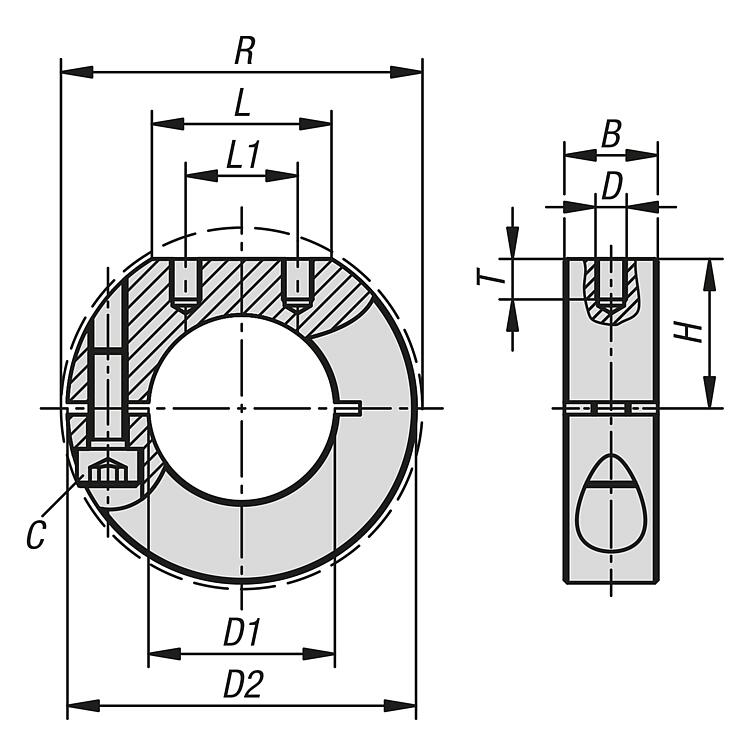

| Objednací číslo | Materiál
základní
těleso | Ocelový
klíč | B
| C
(DIN 912) | D | D1 | D2 | H | L | L1 | R | T | CAD | Přís. | Cena | Objednat |
|---|
| K2225.01001 | ocel | 1.0503 | 9 | M3x10 | M3 | 10 | 28 | 12 | 14,5 | 8 | - | 4 |  | | 6,96 € | | | K2225.01201 | ocel | 1.0503 | 11 | M4x12 | M3 | 12 | 30 | 13 | 15 | 8 | 31,8 | 4 | | | 7,21 € | | | K2225.01401 | ocel | 1.0503 | 11 | M04X14 | M3 | 14 | 32 | 14 | 15 | 9 | 33,9 | 4 | | | 7,21 € | | | K2225.01501 | ocel | 1.0503 | 13 | M5x16 | M4 | 15 | 36 | 15 | 19,5 | 12 | 39,4 | 5,5 | | | 7,61 € | | | K2225.01601 | ocel | 1.0503 | 13 | M5x16 | M4 | 16 | 38 | 16 | 20 | 13 | 39,4 | 5,5 | | | 7,85 € | | | K2225.01801 | ocel | 1.0503 | 13 | M5x16 | M4 | 18 | 40 | 17 | 21 | 12,5 | 42,2 | 5,5 | | | 8,31 € | | | K2225.02001 | ocel | 1.0503 | 15 | M06X16 | M4 | 20 | 42 | 18 | 21,5 | 14 | 46,4 | 5,5 | | | 8,47 € | | | K2225.02201 | ocel | 1.0503 | 15 | M06X16 | M4 | 22 | 46 | 20 | 22,5 | 12 | 48,1 | 5,5 | | | 8,88 € | | | K2225.02501 | ocel | 1.0503 | 15 | M06X16 | M4 | 25 | 48 | 21 | 23 | 12,5 | 50,8 | 5,5 | | | 9,21 € | | | K2225.02801 | ocel | 1.0503 | 15 | M06X16 | M5 | 28 | 54 | 22,5 | 29 | 18,5 | - | 7 | | | 10,01 € | | | K2225.03001 | ocel | 1.0503 | 15 | M6x18 | M5 | 30 | 56 | 24 | 28,5 | 18 | 58,6 | 7 | | | 10,67 € | | | K2225.03201 | ocel | 1.0503 | 15 | M6x18 | M5 | 32 | 58 | 25 | 29 | 18 | 58,6 | 7 | | | 10,75 € | | | K2225.03501 | ocel | 1.0503 | 15 | M6x18 | M5 | 35 | 60 | 26 | 30 | 20 | 61,6 | 7 | | | 10,30 € | | | K2225.03801 | ocel | 1.0503 | 15 | M6x18 | M5 | 38 | 66 | 27 | 37 | 27 | - | 7 | | | 12,14 € | | | K2225.04001 | ocel | 1.0503 | 15 | M6x18 | M5 | 40 | 66 | 27 | 37 | 27 | - | 7 | | | 12,21 € | | | K2225.04501 | ocel | 1.0503 | 19 | M8x25 | M6 | 45 | 76 | 31 | 41,5 | 28 | 79,4 | 8,5 | | | 15,74 € | | | K2225.05001 | ocel | 1.0503 | 19 | M8x25 | M6 | 50 | 82 | 34,5 | 43,5 | 29 | 84,2 | 8,5 | | | 17,37 € | | | K2225.01002 | nerezová ocel | 1.4305 | 9 | M3x10 | M3 | 10 | 28 | 12 | 14,5 | 8 | - | 4 | | | 9,57 € | | | K2225.01202 | nerezová ocel | 1.4305 | 11 | M4x12 | M3 | 12 | 30 | 13 | 15 | 8 | 31,8 | 4 | | | 10,65 € | | | K2225.01402 | nerezová ocel | 1.4305 | 11 | M04X14 | M3 | 14 | 32 | 14 | 15 | 9 | 33,9 | 4 | | | 10,65 € | | | K2225.01502 | nerezová ocel | 1.4305 | 13 | M5x16 | M4 | 15 | 36 | 15 | 19,5 | 12 | 39,4 | 5,5 | | | 12,13 € | | | K2225.01602 | nerezová ocel | 1.4305 | 13 | M5x16 | M4 | 16 | 38 | 16 | 20 | 13 | 39,4 | 5,5 | | | 12,13 € | | | K2225.01802 | nerezová ocel | 1.4305 | 13 | M5x16 | M4 | 18 | 40 | 17 | 21 | 12,5 | 42,2 | 5,5 | | | 13,29 € | | | K2225.02002 | nerezová ocel | 1.4305 | 15 | M06X16 | M4 | 20 | 42 | 18 | 21,5 | 14 | 46,4 | 5,5 | | | 13,81 € | | | K2225.02202 | nerezová ocel | 1.4305 | 15 | M06X16 | M4 | 22 | 46 | 20 | 22,5 | 12 | 48,1 | 5,5 | | | 15,24 € | | | K2225.02502 | nerezová ocel | 1.4305 | 15 | M06X16 | M4 | 25 | 48 | 21 | 23 | 12,5 | 50,8 | 5,5 | | | 16,48 € | | | K2225.02802 | nerezová ocel | 1.4305 | 15 | M06X16 | M5 | 28 | 54 | 22,5 | 29 | 18,5 | - | 7 | | | 19,80 € | | | K2225.03002 | nerezová ocel | 1.4305 | 15 | M6x18 | M5 | 30 | 56 | 24 | 28,5 | 18 | 58,6 | 7 | | | 20,38 € | | | K2225.03202 | nerezová ocel | 1.4305 | 15 | M6x18 | M5 | 32 | 58 | 25 | 29 | 18 | 58,6 | 7 | | | 20,55 € | | | K2225.03502 | nerezová ocel | 1.4305 | 15 | M6x18 | M5 | 35 | 60 | 26 | 30 | 20 | 61,6 | 7 | | | 23,46 € | | | K2225.03802 | nerezová ocel | 1.4305 | 15 | M6x18 | M5 | 38 | 66 | 27 | 37 | 27 | - | 7 | | | 25,18 € | | | K2225.04002 | nerezová ocel | 1.4305 | 15 | M6x18 | M5 | 40 | 66 | 27 | 37 | 27 | - | 7 | | | 25,22 € | | | K2225.04502 | nerezová ocel | 1.4305 | 19 | M8x25 | M6 | 45 | 76 | 31 | 41,5 | 28 | 79,4 | 8,5 | | | 38,01 € | | | K2225.05002 | nerezová ocel | 1.4305 | 19 | M8x25 | M6 | 50 | 82 | 34,5 | 43,5 | 29 | 84,2 | 8,5 | | | 47,52 € | |
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
