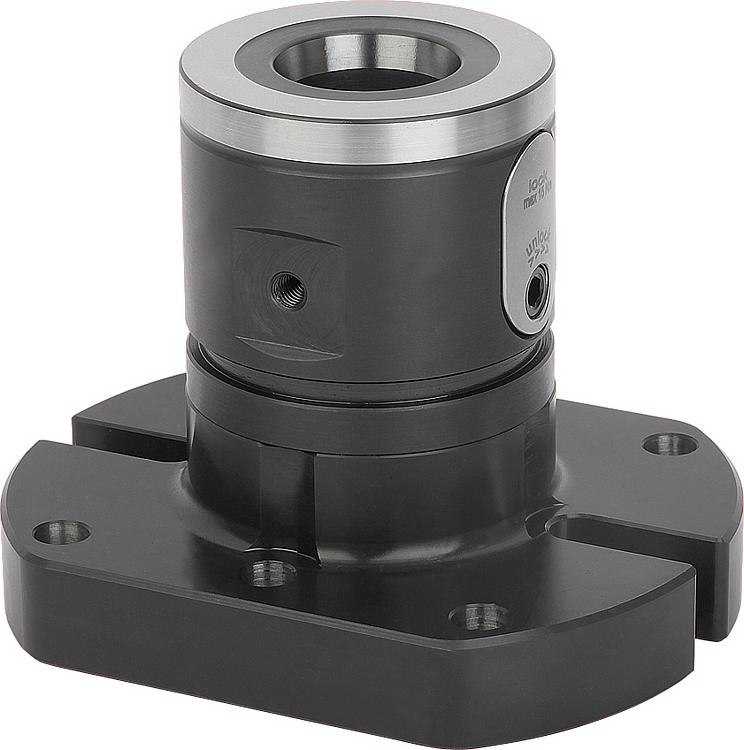

        5osý základní modul UNILOCK velikost systému 80 mm, provedení B

Popis zboží/obrázky produktu

PopisMateriál:Zušlechtěná ocel.Provedení: Základní těleso oxidováno.
Funkční plochy kaleny a broušeny.Upozornění:5osé základní moduly UNILOCK lze adaptovat přímo na strojní stoly se systémem rastrových otvorů nebo strojní stoly s T-drážkami a rovněž na rastrové desky s roztečí rastru 40/50 mm s velikostí systému M12. Hodí se k upínacímu systému s nulovým bodem UNILOCK s upínacími čepy UNILOCK. Pomocí příslušného adaptačního upínacího čepu lze přímo namontovat i na běžné upínací systémy s nulovým bodem.

Upínacími čepy UNILOCK v kombinaci s upevňovacími šrouby M10, M12, M16 je možné vyvinout tyto přídržné síly:
- přídržná síla (M10) 35.000 N
- přídržná síla (M12) 50.000 N
- přídržná síla (M16) 75.000 N
Přídržná síla pomocí šroubu s válcovou hlavou DIN EN ISO 4762 -12.9

Upínací čepy lze upnout do upínacího modulu pouze ve spojení s namontovanou výměnnou jednotkou.

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K0960_ML 5osý základní modul UNILOCK velikost systému 80 mm, provedení B

198 kB

Technické upozornění pro 5osý upínací systém modulu 80

7,3 MB

Výkresy

Výběr/filtr zboží

Objednací číslo	Provedení 2	Provedení	Typ provedení	H	D	D1	SW	Přídržná síla F kN	Utahovací moment max. Nm	Hmotnost kg	Cena
K0960.12125500	noha s podélným otvorem	A	bez pojistky proti protočení	125	80	12	6	50	15	6,8	876,00 €
K0960.12150500	noha s podélným otvorem	A	bez pojistky proti protočení	150	80	12	6	50	15	7,8	912,00 €
K0960.12175500	noha s podélným otvorem	A	bez pojistky proti protočení	175	80	12	6	50	15	9,26	950,00 €
K0960.16125500	noha s podélným otvorem	A	bez pojistky proti protočení	125	80	16	6	50	15	6,55	876,00 €
K0960.16150500	noha s podélným otvorem	A	bez pojistky proti protočení	150	80	16	6	50	15	7,6	912,00 €
K0960.16175500	noha s podélným otvorem	A	bez pojistky proti protočení	175	80	16	6	50	15	8,45	950,00 €
