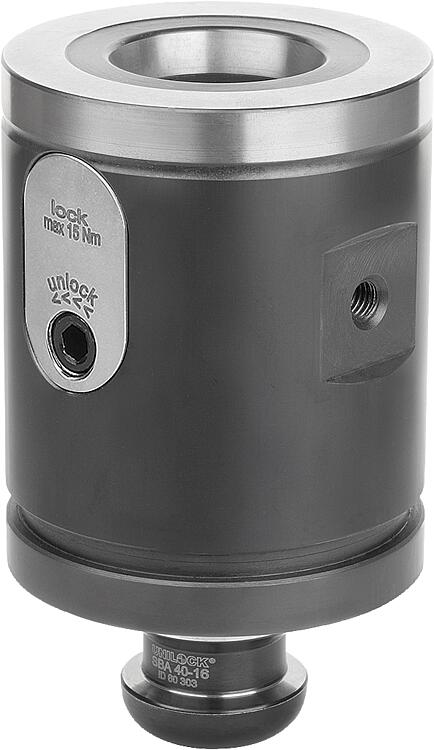

5osý nástavbový upínací modul UNILOCK velikost systému 80 mm

zpět

Produkty
- Upínací technika
  - Upínací technika s nulovým bodem
    - 5osý upínací systém modulu 80
      - 5osý nástavbový upínací modul UNILOCK velikost systému 80 mm

Popis zboží/obrázky produktu

PopisMateriál:Základní těleso z oceli pro zušlechtění.
Upínací čepy z cementační oceliProvedení: Základní těleso a upínací čep oxidovány,

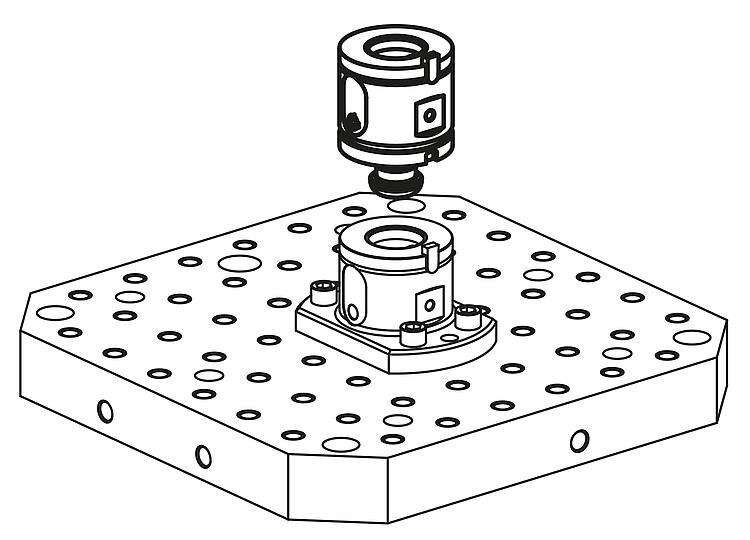

Funkční plochy kaleny a broušeny.Upozornění:5osé nástavbové moduly UNILOCK slouží ke zvýšení základních modulů a zvyšujících nástaveb. Podle situace při upínání lze kombinací základního a nástavbového modulu dosáhnout optimální výšky upnutí.Na vyžádání:S pojistkou proti protočeníZvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K0963 5osý nástavbový upínací modul UNILOCK velikost systému 80 mm

245 kB

Technické upozornění pro 5osý upínací systém modulu 80

7,3 MB

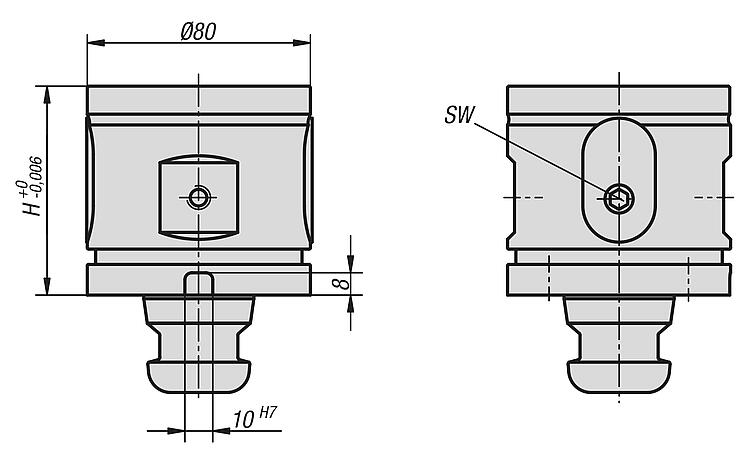

Výkresy

Výběr/filtr zboží

Objednací číslo	Typ provedení	H	SW	Utahovací moment max. Nm	Zatahovací síla kN	Hmotnost kg	Cena
K0963.120750	bez pojistky proti protočení	75	6	15	15	2,64	583,00 €
K0963.121000	bez pojistky proti protočení	100	6	15	15	3,78	614,00 €
K0963.121250	bez pojistky proti protočení	125	6	15	15	4,625	658,00 €
