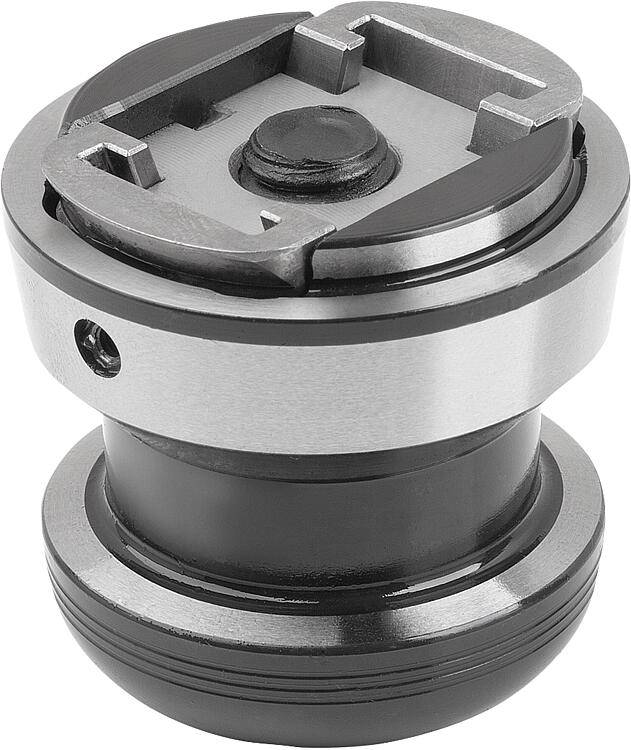

UNILOCK upínací čep rybinového vedení, velikost systému 80 mm
Popis zboží/obrázky produktu
PopisMateriál:Cementovaná ocel.Provedení: Kaleno a brynýrováno. Funkční plochy broušeny.Upozornění:Upínací čepy rybinového vedení UNILOCK jsou vhodné pro upínání a polohování obrobků a přípravků. Upínací čepy se sešroubují s výměnným prvkem a adaptují na různé základní moduly. K upevnění upínacího čepu není zapotřebí žádný závit, protože se provádí pomocí závitníku v upínací hraně obrobku.
Lze dosáhnout přídržné síly až 15 000 N. Při utahování upínacích čepů je třeba dodržet následující utahovací momenty: - Materiály z oceli: 55 Nm. - Materiály z hliníku: 17 Nm.
Upínací šroub rybinového vedení UNILOCK smí být provozován pouze bez funkce turbo upínacího modulu.

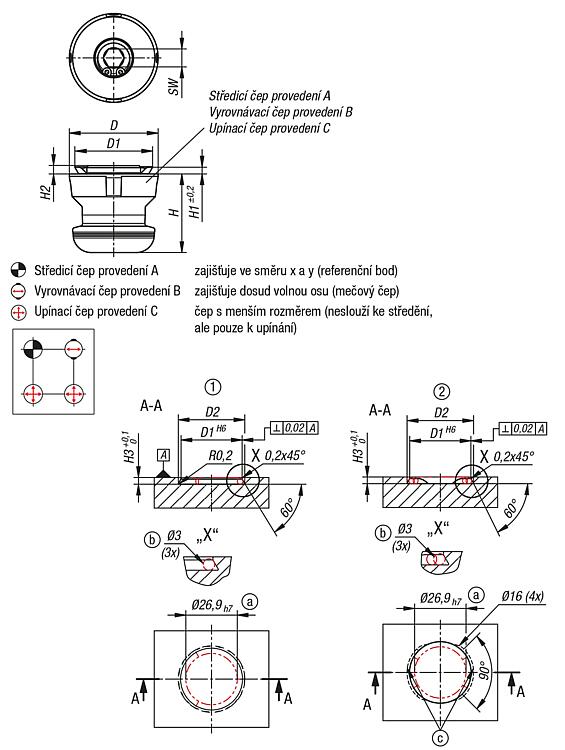

Při několikanásobném zašroubování upínacích čepů rybinového vedení (přesně vycentrované rozhraní) je třeba dbát na vyrovnání ploch jezdce. V případě upínacích čepů rybinového vedení ve tvaru B musí být vyrovnání ramene s kluznou plochou 90°.Montáž:Viz montážní obrys.Přednosti:- Není nutný žádný upevňovací závit v obrobku. - Malá montážní hloubka díky rybinovému vedení.Rozsah dodávky1x UNILOCK upínací čepy rybinového vedení s upevňovacám šroubem.Odkaz na výkres:
1) Jednoduché šroubování, ztracené rozhraní 2) Vícenásobné zašroubování, přesně vycentrované rozhraní
a) Zkušební hřídel. Zkouška s kuličkami b) kuličky d) pro kluzné plochy
Zvláštnost:
