Popis zboží/obrázky produktu

PopisPopis výrobku:Závěsy pro plošné prvky a hliníkové profily.
Odstraněním šroubů osy bez použití nářadí lze poloviny závěsů rychle oddělit a spojit.
Závěsy se používají na klapkách, kapotách nebo rámech.
Možnost použití v interiéru i exteriéru.Materiál:Provedení: Závěs, černý, podobný RAL 9005.
Osový čep z oceli, pozinkované.
Příslušenství, bez povrchové úpravy.Upozornění:U uvedených hodnot zatížení závěsů se jedná o nezávazné orientační hodnoty bez zohlednění součinitele bezpečnosti a vyloučení jakéhokoliv ručení. Uvedené hodnoty slouží pouze k informačním účelům a nepředstavují žádné právně závazné zaručení vlastností.

Hodnoty zatížení se měří za laboratorních podmínek. Zda je závěs vhodný pro příslušné použití, musí uživatel rozhodnout individuálně.

Různé materiály, na kterých se upevňují závěsy, a druhy upevnění, povětrnostní podmínky a opotřebení mohou ovlivnit zjištěné hodnoty.Přednosti:Montáž/demontáž bez použití nářadíNa vyžádání:Kombinace různých délek křídel závěsu.Příslušenství:K0776 Zajišťovací čepy se sklopnou pojistkou.
Čepy s hlavou ISO 2341.
Zajišťovací čepy s klíčovým kroužkem.
K1136 Závlačka DIN EN ISO 1234.
K0367 Klíčový kroužek.Rozsah dodávkyDvě poloviny závěsu.

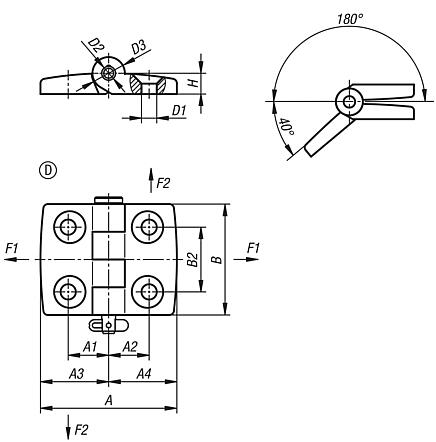

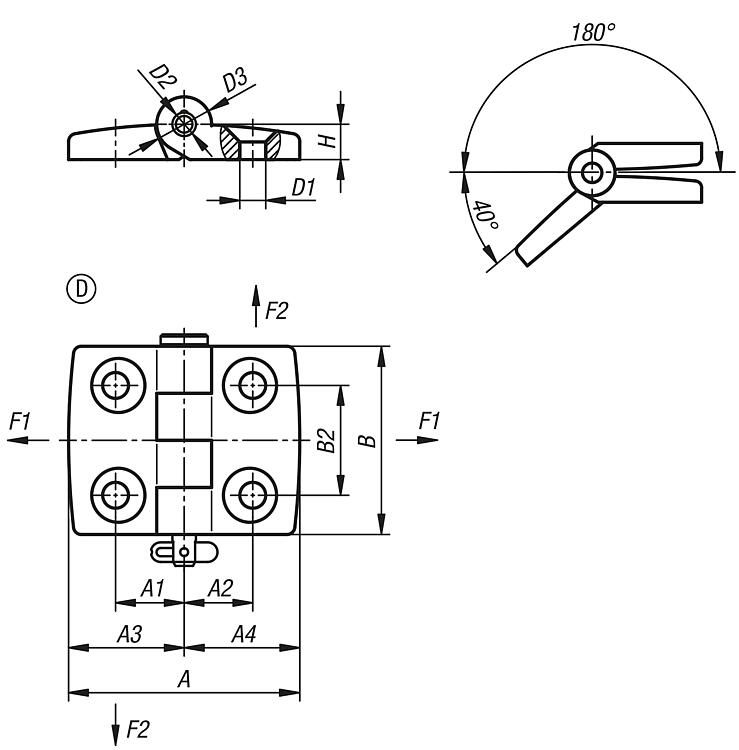

Vybraný osový čep a/nebo příslušenství.Odkaz na výkres:

Provedení A: se zajišťovacím čepem
Provedení B: s čepem/hlavou a klíčovým kroužkem
Provedení C: s čepem/hlavou a závlačkou
Provedení D: se zajišťovacím čepem/sklopnou pojistkou

2) Osový čep
3) Závlačka
4) Klíčový kroužek

Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K1953_D Závěsy, z plastu, dělitelné, demontovatelné, provedení D, se zajišťovacím čepem/sklopná pojistka

264 kB

Datový list K1963_D Závěsy, z plastu, dělitelné, demontovatelné, provedení D, se zajišťovacím čepem/sklopná pojistka

326 kB

Výkresy

Výběr/filtr zboží

Objednací číslo	Provedení	Typ provedení	Materiál komponenty	A	A1	A2	A3	A4	B	B2	D1	D2	D3	H	F1 N	F2 N	Cena
K1963.25151504	D	-	ocel	52	15	15	26	26	48	28	6,6	6	14	9	625	425	17,80 €
K1963.30181804	D	-	ocel	59	17,5	17,5	29,5	29,5	48	28	6,6	6	14	9	700	400	17,93 €
K1963.35202004	D	-	ocel	71	20	20	35,5	35,5	48	28	6,6	6	14	9	700	400	18,83 €
K1963.40232304	D	-	ocel	77	22,5	22,5	38,5	38,5	48	28	6,6	6	14	9	750	450	18,11 €
K1963.45252504	D	-	ocel	87	25	25	43,5	43,5	48	28	6,6	6	14	9	750	450	18,19 €
K1963.50282804	D	-	ocel	97	27,5	27,5	48,5	48,5	48	28	6,6	6	14	9	800	425	18,32 €
K1963.60333304	D	-	ocel	115	32,5	32,5	57,5	57,5	48	28	6,6	6	14	9	850	175	18,32 €
