Konektor, pouzdro M12x1 se šroubovým uzávěrem
 K1498

Konektor, pouzdro M12x1 se šroubovým uzávěrem

 zpět

Popis zboží/obrázky produktu

 Vyvolat/filtrovat všechno zboží
PopisMateriál:Pouzdro: z plastu.
Kabel: PUR
(4pólový, délka 3 a 5 metrů PVC.
8pólový, délka 10 metrů PVC.
12pólový, délka 10 metrů PVC).
Izolace lanka: PP
(4pólový, délka 3 a 5 metrů PVC.
8pólový, délka 10 metrů PVC.
12pólový, délka 10 metrů PVC).
Kontakt: slitina mědi.
Kontaktní plocha: Au (zlato).
Uzávěr: zinkový tlakový odlitek, poniklovaný.Provedení: Pouzdro (samička).
Barva pouzdra: černá.
Barva kabelu: černá.Upozornění:Konektory se šroubovým uzávěrem.
Konektor zalitý s kabelem.

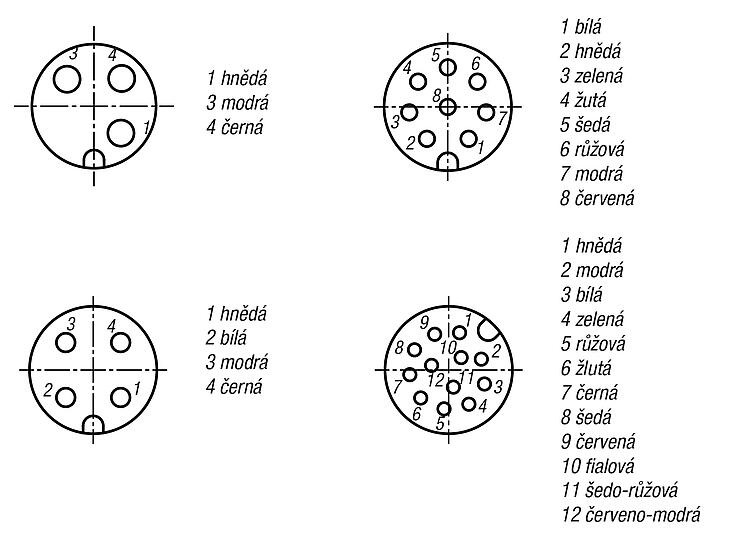

Označení žil podle barevného kódování DIN 47100.
Kódování A. Doporučený utahovací moment zablokování 0,6 Nm.
Konektory jsou koncipovány pro použití při výrobě strojů, řídicích a elektrických zařízení.Technické údaje:Počet zásuvných cyklů: ≥ 100.
StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
Datový list K1498 Konektor, pouzdro M12x1 se šroubovým uzávěrem 298 kB

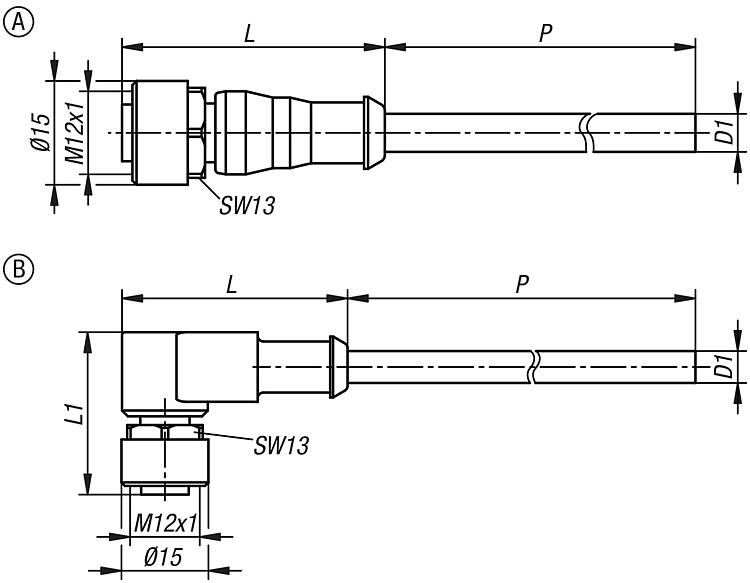

Výkresy (celkový přehled)

Konektor, pouzdro M12x1 se šroubovým uzávěrem

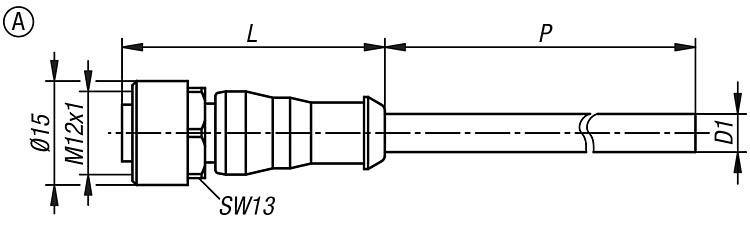

Konektor, pouzdro M12x1 se šroubovým uzávěrem, provedení A, pouzdro přímé

 více informací

Výkresy

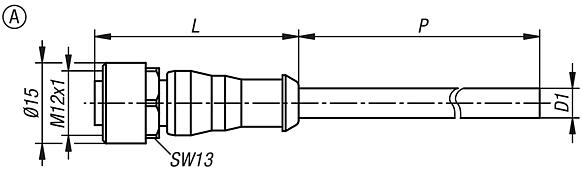

Konektor, pouzdro M12x1 se šroubovým uzávěrem, provedení A, pouzdro přímé

Výběr/filtr zboží
Objednací čísloProvedení 2ProvedeníTyp provedeníPD1

LPočet vodičů x
průřez vodiče		Druh krytíProvozní napětí
V		CADPřís.CenaObjednat
K1498.1203X20003pólovéAzásuvka přímá20004,1383 x 0,34 mm²IP65/IP67250 AC / 250 DC 12,68 €
K1498.1203X50003pólovéAzásuvka přímá50004,1383 x 0,34 mm²IP65/IP67250 AC / 250 DC 18,48 €
K1498.1204X30004pólovýAzásuvka přímá3000538N=4 X 0,34 mm²IP65/IP67250 AC / 250 DC 11,52 €
K1498.1204X50004pólovýAzásuvka přímá5000538N=4 X 0,34 mm²IP65/IP67250 AC / 250 DC 12,68 €
K1498.1208X25008pólovéAzásuvka přímá25005,843,58 x 0,25 mm²IP65/IP6730 AC / 30 DC 36,14 €
K1498.1208X50008pólovéAzásuvka přímá50005,843,58 x 0,25 mm²IP65/IP6730 AC / 30 DC 46,57 €
K1498.1208X100008pólovéAzásuvka přímá10000643,58 x 0,25 mm²IP65/IP6730 AC / 30 DC 44,87 €
K1498.1212X300012pólovýAzásuvka přímá3000643,512 x 0,14 mm²IP65/IP6730 AC / 30 DC 55,10 €
K1498.1212X500012pólovýAzásuvka přímá5000643,512 x 0,14 mm²IP65/IP6730 AC / 30 DC 64,85 €
K1498.1212X1000012pólovýAzásuvka přímá10000643,512 x 0,14 mm²IP65/IP6730 AC / 30 DC 68,94 €
Objednací číslo

Jmenovité
přepěťové napětí
V		Jmenovitý fázový proud
(40 °C)
A		Odpor vodiče
(20 °C)
Ω/Km		Stupeň znečištěníJmenovité napětí
V		Zkušební napětí
V		CADPřís.CenaObjednat
K1498.1203X200025004573300 AC2500 AC 12,68 €
K1498.1203X500025004573300 AC2500 AC 18,48 €
K1498.1204X300025004603300 AC2000 AC 11,52 €
K1498.1204X500025004603300 AC2000 AC 12,68 €
K1498.1208X25008002793300 AC2500 AC 36,14 €
K1498.1208X50008002793300 AC2500 AC 46,57 €
K1498.1208X100008002793300 AC2000 AC 44,87 €
K1498.1212X30008001,51383300 AC1500 AC 55,10 €
K1498.1212X50008001,51383300 AC1500 AC 64,85 €
K1498.1212X100008001,51383300 AC1500 AC 68,94 €
Objednací číslo

Poloměr ohybu
kabel
pohyblivý		Poloměr ohybu
kabel
pevný		Počet
cyklů ohybu
max.		Telplotní rozsah
kabel
pohyblivý		Teplotní rozsah
kabel
pevný		Kompatibilita EMCBez halogenůCADPřís.CenaObjednat
K1498.1203X2000≥ 10 x D1≥ 5 x D110000000 (25 °C)-25 °C - +80 °C-40 °C - +80 °C-ano 12,68 €
K1498.1203X5000≥ 10 x D1≥ 5 x D110000000 (25 °C)-25 °C - +80 °C-40 °C - +80 °C-ano 18,48 €
K1498.1204X3000≥ 10 x D1≥ 5 x D110000000 (25 °C)-5 °C - +80 °C-30 °C - +80 °C-ne 11,52 €
K1498.1204X5000≥ 10 x D1≥ 5 x D110000000 (25 °C)-5 °C - +80 °C-30 °C - +80 °C-ne 12,68 €
K1498.1208X2500≥ 10 x D1≥ 5 x D110000000 (25 °C)-25 °C - +80 °C-40 °C - +80 °C-ano 36,14 €
K1498.1208X5000≥ 10 x D1≥ 5 x D110000000 (25 °C)-25 °C - +80 °C-40 °C - +80 °C-ano 46,57 €
K1498.1208X10000≥ 10 x D1≥ 5 x D12000000 (25 °C)-5 °C - +80 °C-30 °C - +80 °C-ne 44,87 €
K1498.1212X3000≥ 10 x D1≥ 7,5 X D12000000 (25 °C)-25 °C - +85 °C-40 °C - +85 °C-ano 55,10 €
K1498.1212X5000≥ 10 x D1≥ 7,5 X D12000000 (25 °C)-25 °C - +85 °C-40 °C - +85 °C-ano 64,85 €
K1498.1212X10000≥ 10 x D1≥ 7,5 X D12000000 (25 °C)-5 °C - +70 °C-30 °C - +70 °C-ne 68,94 €

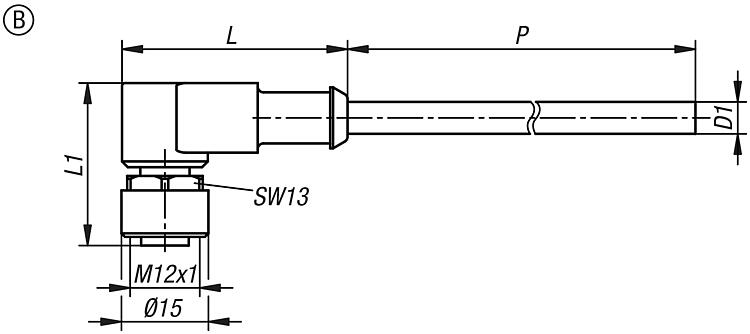

Konektor, pouzdro M12x1, se šroubovým uzávěrem, provedení B, pouzdro zalomené

 více informací

Výkresy

Konektor, pouzdro M12x1, se šroubovým uzávěrem, provedení B, pouzdro zalomené

Výběr/filtr zboží
Objednací čísloProvedení 2ProvedeníTyp provedeníPD1

LL1Počet vodičů x
průřez vodiče		Druh krytíProvozní napětí
V		CADPřís.CenaObjednat
K1498.11203X20003pólovéBzásuvka zalomená20004,139283 x 0,34 mm²IP65/IP67250 AC / 250 DC 13,02 €
K1498.11203X50003pólovéBzásuvka zalomená50004,139283 x 0,34 mm²IP65/IP67250 AC / 250 DC 18,76 €
K1498.11204X30004pólovýBzásuvka zalomená300053928N=4 X 0,34 mm²IP65/IP67250 AC / 250 DC 12,00 €
K1498.11204X50004pólovýBzásuvka zalomená500053928N=4 X 0,34 mm²IP65/IP67250 AC / 250 DC 13,16 €
K1498.11208X30008pólovéBzásuvka zalomená30005,839328 x 0,25 mm²IP65/IP6730 AC / 30 DC 39,75 €
K1498.11208X50008pólovéBzásuvka zalomená50005,839328 x 0,25 mm²IP65/IP6730 AC / 30 DC 47,86 €
K1498.11208X100008pólovéBzásuvka zalomená10000639328 x 0,25 mm²IP65/IP6730 AC / 30 DC 46,78 €
K1498.11212X300012pólovýBzásuvka zalomená30006393212 x 0,14 mm²IP65/IP6730 AC / 30 DC 55,85 €
K1498.11212X500012pólovýBzásuvka zalomená50006393212 x 0,14 mm²IP65/IP6730 AC / 30 DC 65,80 €
K1498.11212X1000012pólovýBzásuvka zalomená100006393212 x 0,14 mm²IP65/IP6730 AC / 30 DC 69,69 €
Objednací číslo

Jmenovité
přepěťové napětí
V		Jmenovitý fázový proud
(40 °C)
A		Odpor vodiče
(20 °C)
Ω/Km		Stupeň znečištěníJmenovité napětí
V		Zkušební napětí
V		CADPřís.CenaObjednat
K1498.11203X200025004573300 AC2500 AC 13,02 €
K1498.11203X500025004573300 AC2500 AC 18,76 €
K1498.11204X300025004603300 AC2000 AC 12,00 €
K1498.11204X500025004603300 AC2000 AC 13,16 €
K1498.11208X30008002793300 AC2500 AC 39,75 €
K1498.11208X50008002793300 AC2500 AC 47,86 €
K1498.11208X100008002793300 AC2000 AC 46,78 €
K1498.11212X30008001,51383300 AC1500 AC 55,85 €
K1498.11212X50008001,51383300 AC1500 AC 65,80 €
K1498.11212X100008001,51383300 AC1500 AC 69,69 €
Objednací číslo

Poloměr ohybu
kabel
pohyblivý		Poloměr ohybu
kabel
pevný		Počet
cyklů ohybu
max.		Telplotní rozsah
kabel
pohyblivý		Teplotní rozsah
kabel
pevný		Kompatibilita EMCBez halogenůCADPřís.CenaObjednat
K1498.11203X2000≥ 10 x D1≥ 5 x D110000000 (25 °C)-25 °C - +80 °C-40 °C - +80 °C-ano 13,02 €
K1498.11203X5000≥ 10 x D1≥ 5 x D110000000 (25 °C)-25 °C - +80 °C-40 °C - +80 °C-ano 18,76 €
K1498.11204X3000≥ 10 x D1≥ 5 x D110000000 (25 °C)-5 °C - +80 °C-30 °C - +80 °C-ne 12,00 €
K1498.11204X5000≥ 10 x D1≥ 5 x D110000000 (25 °C)-5 °C - +80 °C-30 °C - +80 °C-ne 13,16 €
K1498.11208X3000≥ 10 x D1≥ 5 x D110000000 (25 °C)-25 °C - +80 °C-40 °C - +80 °C-ano 39,75 €
K1498.11208X5000≥ 10 x D1≥ 5 x D110000000 (25 °C)-25 °C - +80 °C-40 °C - +80 °C-ano 47,86 €
K1498.11208X10000≥ 10 x D1≥ 5 x D12000000 (25 °C)-5 °C - +80 °C-30 °C - +80 °C-ne 46,78 €
K1498.11212X3000≥ 10 x D1≥ 7,5 X D12000000 (25 °C)-25 °C - +85 °C-40 °C - +85 °C-ano 55,85 €
K1498.11212X5000≥ 10 x D1≥ 7,5 X D12000000 (25 °C)-25 °C - +85 °C-40 °C - +85 °C-ano 65,80 €
K1498.11212X10000≥ 10 x D1≥ 7,5 X D12000000 (25 °C)-55 °C - +70 °C-30 °C - +70 °C-ne 69,69 €
