Pružinové závěsy hliníkový profil s tlumením

zpět

Produkty
- Ovládací prvky | normované díly
  - Závěsy (panty)
    - Pružinové závěsy hliníkový profil s tlumením

Popis zboží/obrázky produktu

PopisMateriál:Hliník 6082 T5.Provedení: Hliník eloxovaný, bezbarvý.Upozornění:Závěsy mají integrované tlumení. To umožňuje jemné otevírání (provedení A) a zavírání (provedení B) dveří a klapek. Závěsy jsou také vybaveny zvedací pomůckou, která usnadňuje otevírání dveří a klapek.
Závěsy jsou vhodné pro horizontální i vertikální použití.
Směr působení tlumiče je na obrázku vyznačen šipkou.
Úhel rozevření je omezen na 115°, aby nedošlo k poškození tlumicího systému.

Dvířka ani klapky neotvírejte nebo nezavírejte rychleji, protože by mohlo dojít k poškození tlumiče.
Tlumení krouticího momentu od 1,7 do 2,5 Nm.
Krouticí moment pružiny se liší v závislosti na výrobku:
Krouticí moment otevírací pružiny pro K2330.8215000: M(180°) : 2.70 Nm / M(65°) : 3.69 Nm.
Krouticí moment otevírací pružiny pro K2330.8215001: M(180°) : 1,45 Nm / M(65°) : 2,29 Nm.
Krouticí moment zavírací pružiny pro K2330.8215010: M(0°) : 2.68 Nm / M(115°) : 3.65 Nm.
Krouticí moment zavírací pružiny pro K2330.8215011: M(0°) : 1,45 Nm / M(115°): 2,28 Nm.Teplotní rozsah:od 0 °C do +40 °C.Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K2330 Pružinové závěsy hliníkový profil s tlumením

138 kB

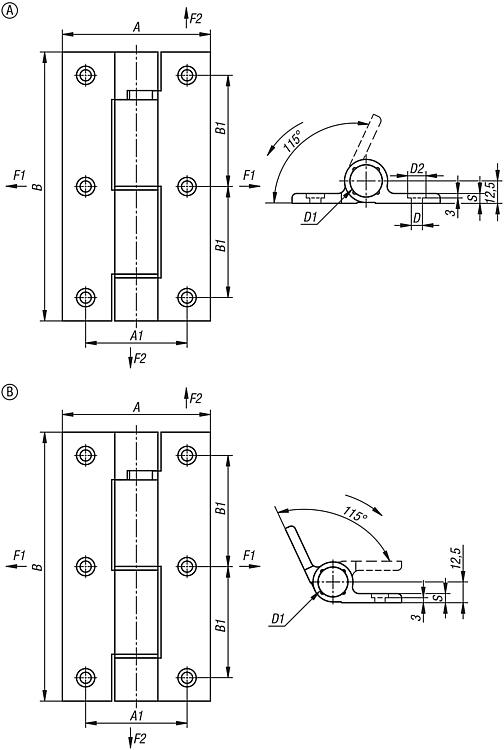

Výkresy (celkový přehled)

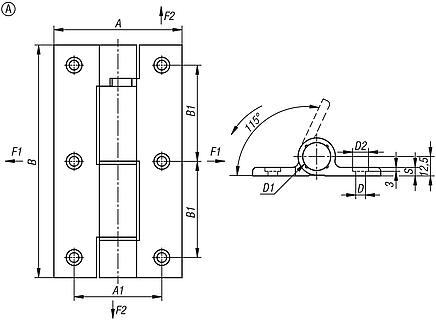

Pružinové závěsy hliníkový profil s tlumením, provedení A

více informací

Výkresy

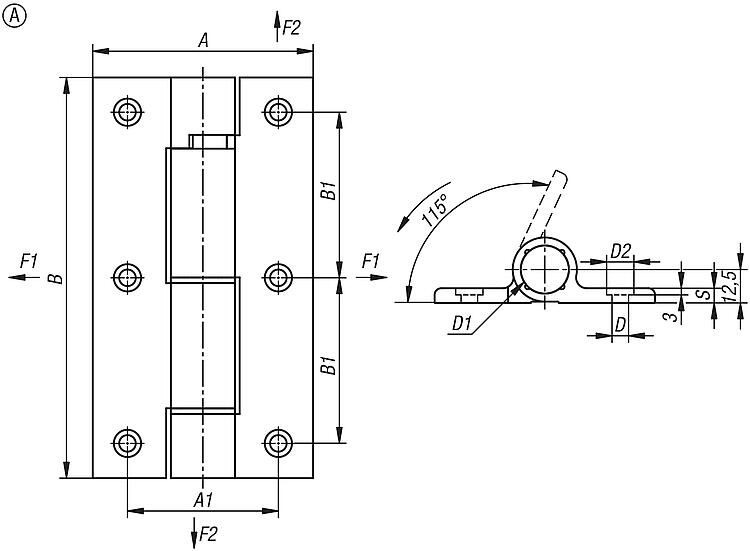

Pružinové závěsy hliníkový profil s tlumením, provedení A

Výběr/filtr zboží

Objednací číslo	Provedení 1	Provedení 2	Provedení	Typ provedení	A	A1	B	B1	D	D1	F1 N	F2 N	S	CAD	Přís.	Cena	Objednat
K2330.8215000	pružina otevírací	horizontální použití	A	soft opening	82,5	56,5	150	62	6,2	10,2	8000	16000	5,5			87,80 €
K2330.8215001	pružina otevírací	vertikální použití	A	soft opening	82,5	56,5	150	62	6,2	10,2	8000	16000	5,5			88,81 €

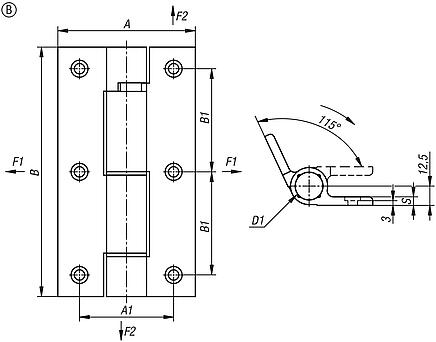

Pružinové závěsy, hliníkový profil s tlumením, provedení B

více informací

Výkresy

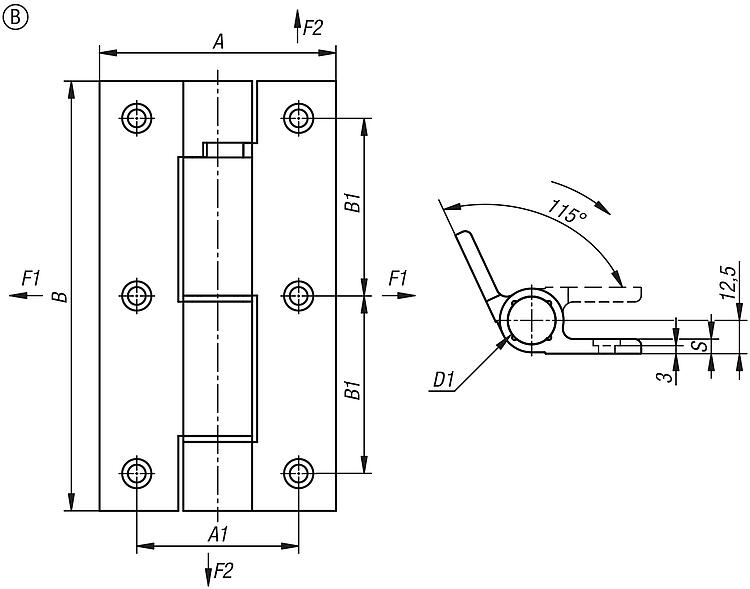

Pružinové závěsy, hliníkový profil s tlumením, provedení B

Výběr/filtr zboží

Objednací číslo	Provedení 1	Provedení 2	Provedení	Typ provedení	A	A1	B	B1	D	D1	F1 N	F2 N	S	CAD	Přís.	Cena	Objednat
K2330.8215010	pružina uzavírací	horizontální použití	B	soft closing	82,5	56,5	150	62	6,2	10,2	8000	16000	5,5			86,44 €
K2330.8215011	pružina uzavírací	vertikální použití	B	soft closing	82,5	56,5	150	62	6,2	10,2	8000	16000	5,5			87,87 €
