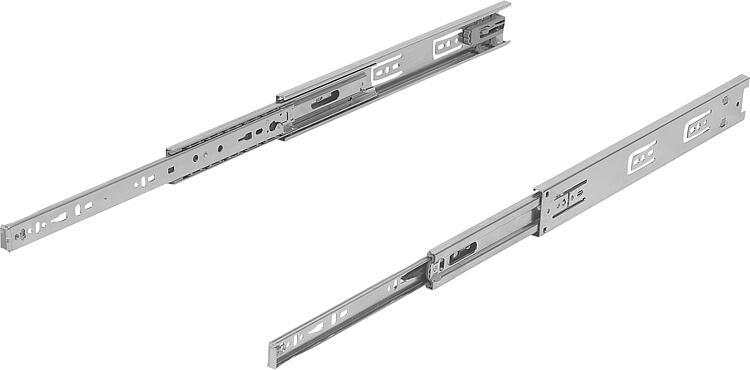

    - Teleskopické lišty, ocelové pro boční montáž, plný výsuv, nosnost do 50 kg
      - Teleskopické lišty, ocelové pro boční montáž, plný výsuv, nosnost do 50 kg, provedení E

Popis zboží/obrázky produktu

PopisMateriál:Lišty z oceli.
Kuličkové klece z oceli.
Kuličky z oceli.Provedení: Lišty pozinkované.
Kuličkové klece pozinkované.
Kuličky kalené.Pokyny k objednání:Prodej po párech.Upozornění:U teleskopických lišt s kompletním vysunutím je zdvih přibližně shodný s montážní délkou, čímž je zaručen vyšší komfort a přístupnost. Pohybem odjišťovací páčky lze zásuvku snadno vyjmout a oddělit od vedení. Dynamická zatěžovací kapacita teleskopických lišt uvádí maximální zatížitelnost svisle namontovaného páru teleskopických lišt při využití plné dráhy výsuvu.

Nejsou vhodné pro horizontální montáž.

Výška hlavy upevňovacích šroubů by neměla přesáhnout 2,5 mm, jinak hrozí nebezpečí kolize s jinými částmi lišty.

Provedení A:
Díky tlumení zásuvu jsou teleskopické lišty při zavírání zachycovány tlumeně a samočinně zajíždí do koncové polohy.
Uvedené nosnosti se vztahují na maximální hodnotu při 80.000 cyklech.

Provedení B:
Lehkým tlakem se teleskopické výsuvy automaticky a téměř potichu vysunou. Uvedené nosnosti byly stanovené při vzdálenosti lišt 450 mm a vztahují se na maximální hodnoty u 80.000 cyklů.

Provedení C:
Zaskočení v otevřené a uzavřené poloze.
Uvedené nosnosti byly stanovené při vzdálenosti lišt 450 mm a vztahují se na maximální hodnoty u 10 000 cyklů resp. 80 000 cyklů.

Provedení D:
Zaskočení do blokovací polohy.
Uvedené nosnosti byly stanovené při vzdálenosti lišt 450 mm a vztahují se na maximální hodnoty u 80.000 cyklů.

Provedení E:

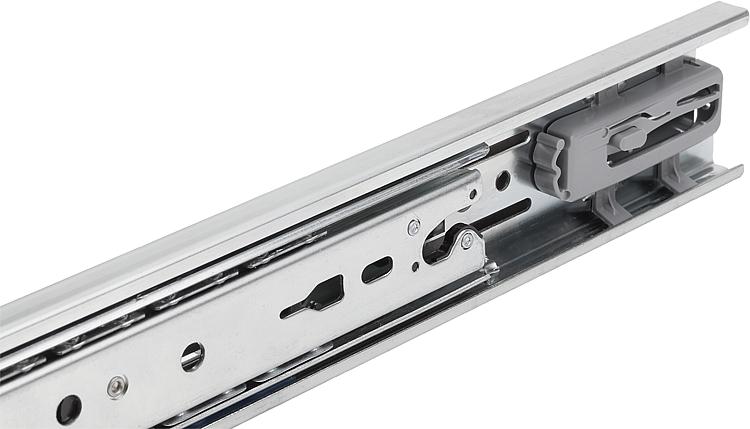

Díky samočinnému zásuvu zajiždí teleskopické lišty při zavírání tlumeně a samočinně do koncové polohy.
Uvedené nosnosti byly stanovené při vzdálenosti lišt 450 mm a vztahují se na maximální hodnoty u 10 000 cyklů resp. 80 000 cyklů.Teplotní rozsah:Provedení A:
+10°C až +40°C.

Provedení B:
-20°C až +70°C.

Provedení C:
-20°C až +70°C.

Provedení D:
-20°C až +70°C.Přednosti:Soft close
Push to open
Samočinný zásuv
Zaskočení v otevřené a uzavřené poloze
Rychlé přední odpojeníPříslušenství:Montážní úhelník z oceli pro teleskopické lišty K2393Odkaz na výkres:

Provedení B:
1) Montážní otvor u K2381 2040022, K2381 2050022,
K2381.2060022, K2381.2040035, K2381.2050035 a K2381.2060035 není k dispozici

Provedení C:
1) Montážní otvor u K2381.30600, K2381.30650 und K2381.30700 k dispozici
2) Montážní otvor u K2381.30250 není k dispozici

Provedení D:
1) Montážní otvor u K2381.40148, K2381.40199
a K2381.40250 není k dispozici
2) Montážní otvor u K2381.40600, K2381.40650
a K2381.40700 k dispozici
3) Montážní otvor u K2381.30600 a K2381.30650 není k dispozici

Provedení E:
1) Montážní otvor u K2381.5040027, K2381.5050027, K2381.5040041 a K2381.5050041 není k dispozici

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K2381_E Teleskopické lišty, ocelové pro boční montáž, plný výsuv, nosnost do 50 kg, provedení E

229 kB

Výkresy

Výběr/filtr zboží

Objednací číslo	Provedení	Typ provedení	Montáž	Typ výrobku	Uzavírací/otvírací síla N na lištu	Nosnost na jeden pár (80.000 cyklů) kg	Nosnost na jeden pár (10.000 cyklů) kg	Druh balení	Cena
K2381.5030027	E	samočinné zatažení	boční montáž	standardní	14-27	42	48	1 kus = 1 pár	34,10 €
K2381.5035027	E	samočinné zatažení	boční montáž	standardní	14-27	43	49	1 kus = 1 pár	34,72 €
K2381.5040027	E	samočinné zatažení	boční montáž	standardní	14-27	44	50	1 kus = 1 pár	35,70 €
K2381.5045027	E	samočinné zatažení	boční montáž	standardní	14-27	45	50	1 kus = 1 pár	36,49 €
K2381.5050027	E	samočinné zatažení	boční montáž	standardní	14-27	45	50	1 kus = 1 pár	37,29 €
K2381.5055027	E	samočinné zatažení	boční montáž	standardní	14-27	45	50	1 kus = 1 pár	38,54 €
K2381.5060027	E	samočinné zatažení	boční montáž	standardní	14-27	45	50	1 kus = 1 pár	40,11 €
K2381.5065027	E	samočinné zatažení	boční montáž	standardní	14-27	44	49	1 kus = 1 pár	41,15 €
K2381.5030041	E	samočinné zatažení	boční montáž	standardní	27-41	42	48	1 kus = 1 pár	35,85 €
K2381.5035041	E	samočinné zatažení	boční montáž	standardní	27-41	43	49	1 kus = 1 pár	36,49 €
K2381.5040041	E	samočinné zatažení	boční montáž	standardní	27-41	44	50	1 kus = 1 pár	37,53 €
K2381.5045041	E	samočinné zatažení	boční montáž	standardní	27-41	45	50	1 kus = 1 pár	38,28 €
K2381.5050041	E	samočinné zatažení	boční montáž	standardní	27-41	45	50	1 kus = 1 pár	39,13 €
K2381.5055041	E	samočinné zatažení	boční montáž	standardní	27-41	45	50	1 kus = 1 pár	40,44 €
K2381.5060041	E	samočinné zatažení	boční montáž	standardní	27-41	45	50	1 kus = 1 pár	42,10 €
K2381.5065041	E	samočinné zatažení	boční montáž	standardní	27-41	44	49	1 kus = 1 pár	43,23 €

Objednací číslo	A	A1	A2	A3	A4	A5	A6	A7	A8	B	H	Zdvih S	L	Příslušenství KIPP	Cena
K2381.5030027	35	-	-	-	-	-	-	-	231	12,7	45,7	286	300	-	34,10 €
K2381.5035027	35	224	-	-	128	-	-	-	281	12,7	45,7	356	350	K2393.0347	34,72 €
K2381.5040027	35	224	288	-	128	-	-	-	331	12,7	45,7	406	400	K2393.0397	35,70 €
K2381.5045027	35	224	320	-	128	-	320	-	381	12,7	45,7	457	450	K2393.0447	36,49 €
K2381.5050027	35	224	384	-	128	-	-	-	431	12,7	45,7	508	500	K2393.0447	37,29 €
K2381.5055027	35	224	416	-	128	-	416	-	481	12,7	45,7	559	550	-	38,54 €
K2381.5060027	35	224	352	480	128	224	416	-	531	12,7	45,7	610	600	-	40,11 €
K2381.5065027	35	224	352	512	128	224	416	544	581	12,7	45,7	660	650	-	41,15 €
K2381.5030041	35	-	-	-	-	-	-	-	231	12,7	45,7	286	300	-	35,85 €
K2381.5035041	35	224	-	-	128	-	-	-	281	12,7	45,7	356	350	K2393.0347	36,49 €
K2381.5040041	35	224	288	-	128	-	-	-	331	12,7	45,7	406	400	K2393.0397	37,53 €
K2381.5045041	35	224	320	-	128	-	320	-	381	12,7	45,7	457	450	K2393.0447	38,28 €
K2381.5050041	35	224	384	-	128	-	-	-	431	12,7	45,7	508	500	K2393.0447	39,13 €
K2381.5055041	35	224	416	-	128	-	416	-	481	12,7	45,7	559	550	-	40,44 €
K2381.5060041	35	224	352	480	128	224	416	-	531	12,7	45,7	610	600	-	42,10 €
K2381.5065041	35	224	352	512	128	224	416	544	581	12,7	45,7	660	650	-	43,23 €
