K2381

Teleskopické lišty, ocelové pro boční montáž, plný výsuv,...

zpět

Produkty
- Ovládací prvky | normované díly
  - Teleskopické lišty
    - Teleskopické lišty, ocelové pro boční montáž, plný výsuv, nosnost do 50 kg

Popis zboží/obrázky produktu

PopisMateriál:Lišty z oceli.
Kuličkové klece z oceli.
Kuličky z oceli.Provedení: Lišty pozinkované.
Kuličkové klece pozinkované.
Kuličky kalené.Pokyny k objednání:Prodej po párech.Upozornění:U teleskopických lišt s kompletním vysunutím je zdvih přibližně shodný s montážní délkou, čímž je zaručen vyšší komfort a přístupnost. Pohybem odjišťovací páčky lze zásuvku snadno vyjmout a oddělit od vedení. Dynamická zatěžovací kapacita teleskopických lišt uvádí maximální zatížitelnost svisle namontovaného páru teleskopických lišt při využití plné dráhy výsuvu.

Nejsou vhodné pro horizontální montáž.

Výška hlavy upevňovacích šroubů by neměla přesáhnout 2,5 mm, jinak hrozí nebezpečí kolize s jinými částmi lišty.

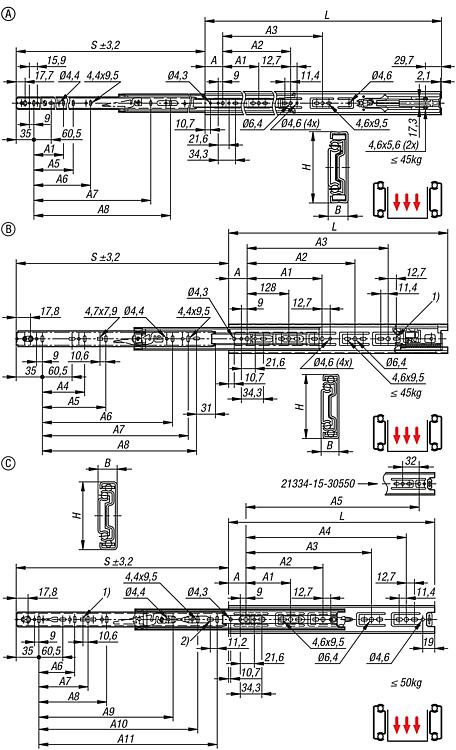

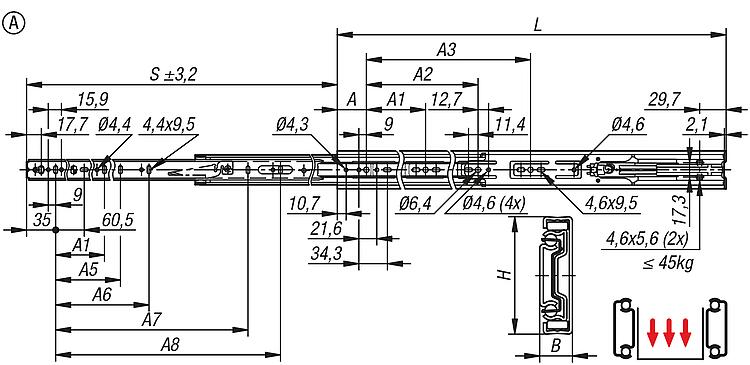

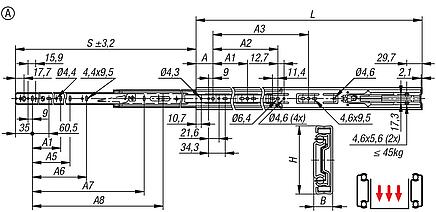

Provedení A:
Díky tlumení zásuvu jsou teleskopické lišty při zavírání zachycovány tlumeně a samočinně zajíždí do koncové polohy.
Uvedené nosnosti se vztahují na maximální hodnotu při 80.000 cyklech.

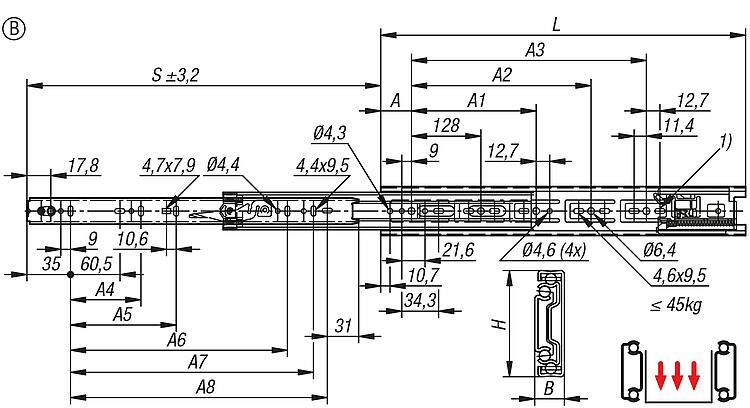

Provedení B:
Lehkým tlakem se teleskopické výsuvy automaticky a téměř potichu vysunou. Uvedené nosnosti byly stanovené při vzdálenosti lišt 450 mm a vztahují se na maximální hodnoty u 80.000 cyklů.

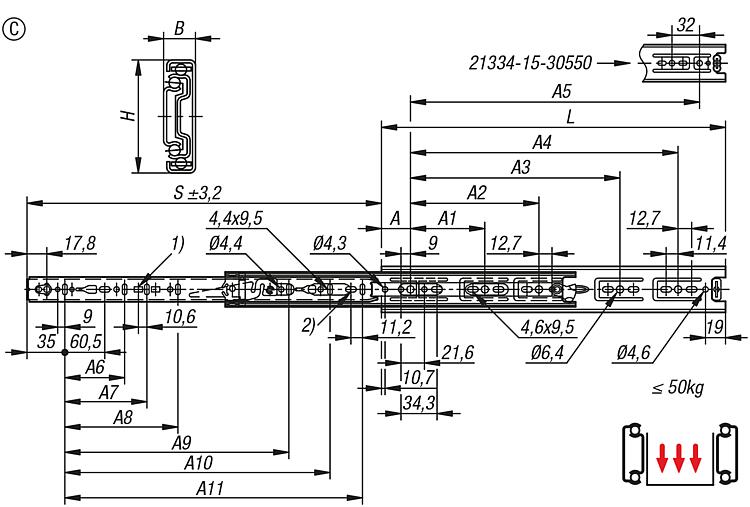

Provedení C:
Zaskočení v otevřené a uzavřené poloze.
Uvedené nosnosti byly stanovené při vzdálenosti lišt 450 mm a vztahují se na maximální hodnoty u 10 000 cyklů resp. 80 000 cyklů.

Provedení D:
Zaskočení do blokovací polohy.
Uvedené nosnosti byly stanovené při vzdálenosti lišt 450 mm a vztahují se na maximální hodnoty u 80.000 cyklů.

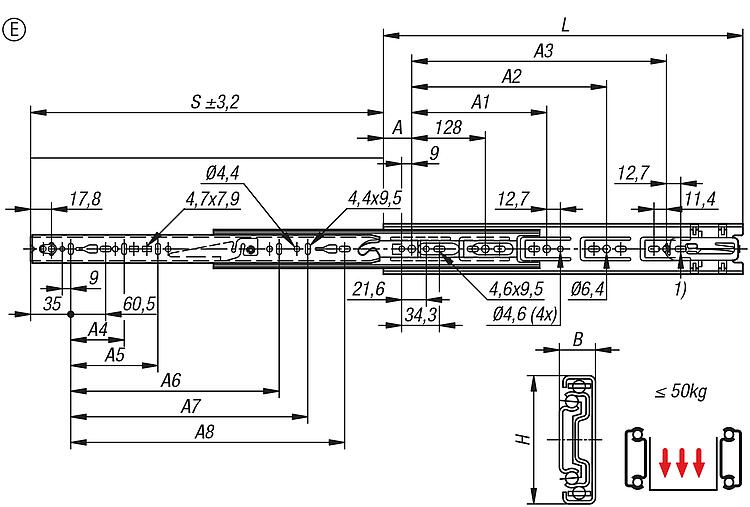

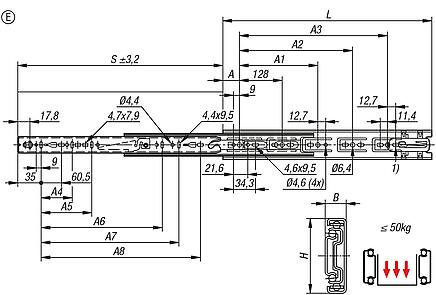

Provedení E:
Díky samočinnému zásuvu zajiždí teleskopické lišty při zavírání tlumeně a samočinně do koncové polohy.
Uvedené nosnosti byly stanovené při vzdálenosti lišt 450 mm a vztahují se na maximální hodnoty u 10 000 cyklů resp. 80 000 cyklů.Teplotní rozsah:Provedení A:
+10°C až +40°C.

Provedení B:
-20°C až +70°C.

Provedení C:
-20°C až +70°C.

Provedení D:
-20°C až +70°C.Přednosti:Soft close
Push to open
Samočinný zásuv
Zaskočení v otevřené a uzavřené poloze

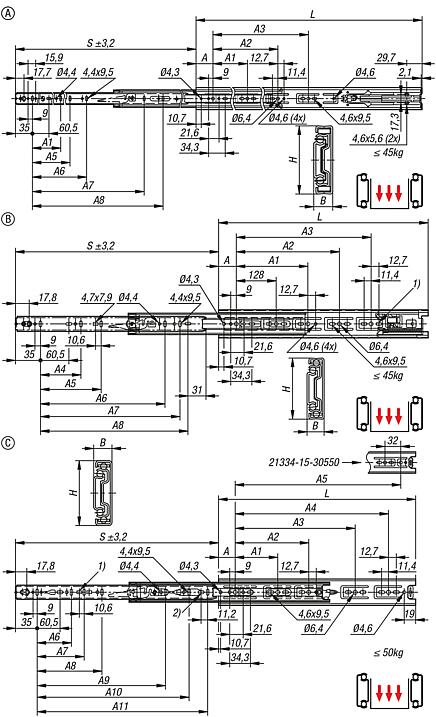

Rychlé přední odpojeníPříslušenství:Montážní úhelník z oceli pro teleskopické lišty K2393Odkaz na výkres:

Provedení B:
1) Montážní otvor u K2381 2040022, K2381 2050022,
K2381.2060022, K2381.2040035, K2381.2050035 a K2381.2060035 není k dispozici

Provedení C:
1) Montážní otvor u K2381.30600, K2381.30650 und K2381.30700 k dispozici
2) Montážní otvor u K2381.30250 není k dispozici

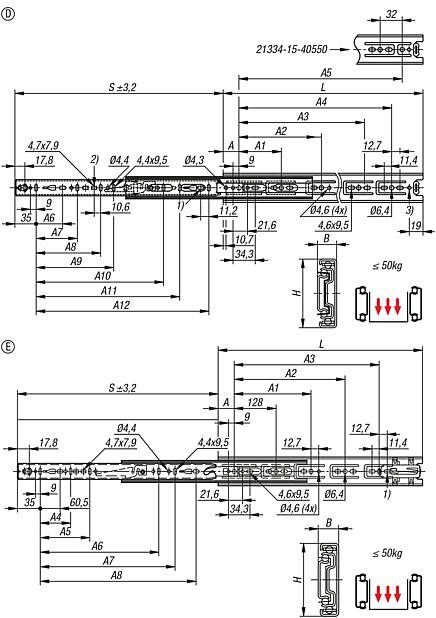

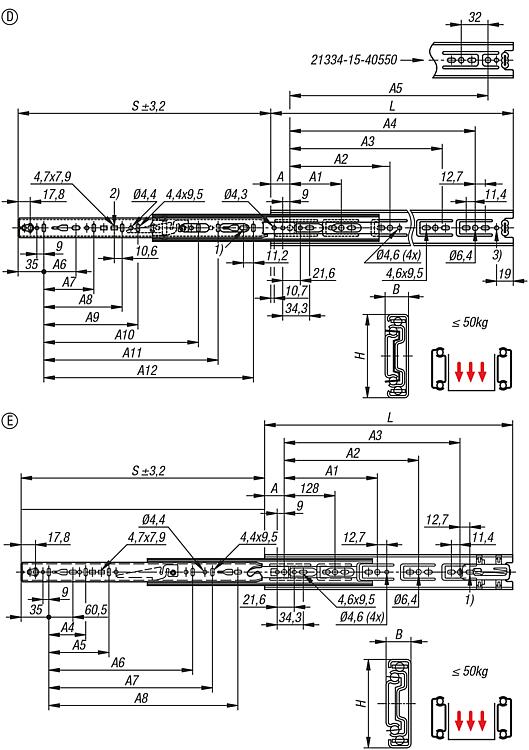

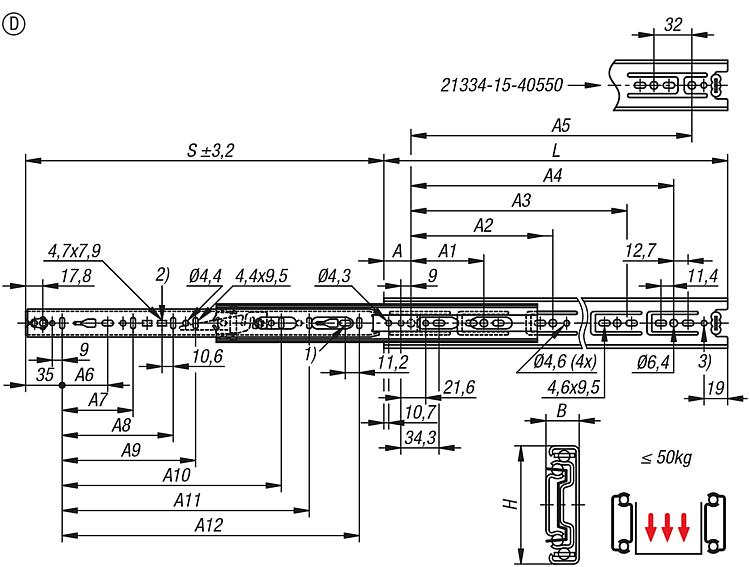

Provedení D:
1) Montážní otvor u K2381.40148, K2381.40199
a K2381.40250 není k dispozici
2) Montážní otvor u K2381.40600, K2381.40650
a K2381.40700 k dispozici
3) Montážní otvor u K2381.30600 a K2381.30650 není k dispozici

Provedení E:
1) Montážní otvor u K2381.5040027, K2381.5050027, K2381.5040041 a K2381.5050041 není k dispozici

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list K2381 Teleskopické lišty, ocelové pro boční montáž, plný výsuv, nosnost do 50 kg

330 kB

Výkresy (celkový přehled)
