K2018Teleskopické lišty, ocelové ve dvojitém tvaru T, plný výsuv,... |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:Kolejnička a jezdec z oceli na valivá ložiska.
Kuličky z oceli na valivá ložiska.
Klec kuliček z oceli.
Provedení: Kolejnička, jezdec a kuličková klec pozinkované.
Oběžné dráhy indukčně kaleny.

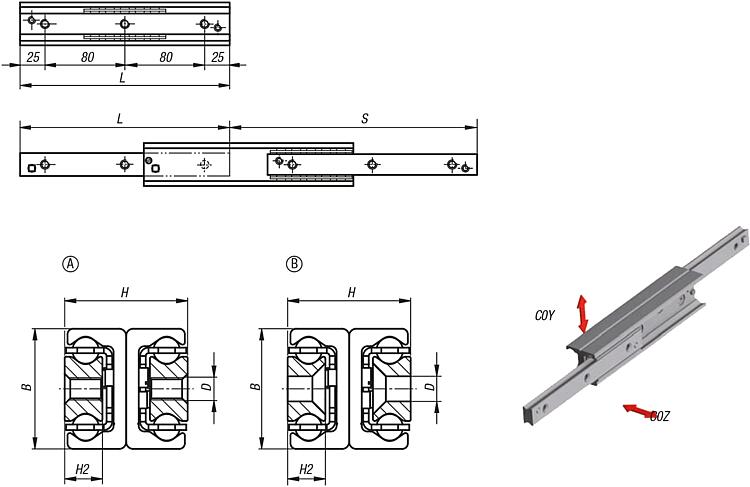

Kuličky kaleny.Pokyny k objednání:Prodej jednotlivě.Upozornění:Plný výsuv skládající se ze dvou vodicích kolejnic, které, vzájemně spojené do T-profilu, tvoří vložený prvek, jakož i ze dvou jezdců, které jakožto pevný a pohyblivý prvek tvoří spojení s připojovanou konstrukcí. Vysoká zatížitelnost a malý průhyb díky kompaktní, čtvercové konstrukci s vysokou únosností. Maximální zdvih je větší než zavřená délka teleskopické lišty. Montážní poloha by měla být přednostně vodorovná. Aby bylo možné dosáhnout na všechny upevňovací šrouby, je pro montáž nutné odstranit aretační šroub v liště a poté jej opět vložit. Oboustranný zdvih se dosáhne odstraněním aretačních šroubů.
Interní dorazy slouží k omezení klece. Pro zatížený systém instalujte prosím externí dorazy.
Provedení A:
K montáži kolejnice použijte šrouby třídy pevnosti 10.9.
Maximální pojezdová rychlost činí 0,8 m/s.
Provedení B:
K montáži kolejnice použijte šrouby se zapuštěnou hlavou podle DIN EN ISO 10642 třídy pevnosti 10.9.
Teplota použití -30 °C až +170 °C.
Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
| Objednací číslo | Provedení
| Typ provedení | Velikost | B | D
pro šroub | H | H2 | L | Zdvih
S | C0Y
N | C0Z
N | Počet
otvorů | CAD | Přís. | Cena | Objednat |
|---|
| K2018.1280210 | A | pro závitový otvor | 28 | 28 | M5 | 26 | 7,5 | 210 | 232 | 432 | 302 | 3 |  | | 207,38 € | | | K2018.1280370 | A | pro závitový otvor | 28 | 28 | M5 | 26 | 7,5 | 370 | 380 | 968 | 471 | 5 | | | 277,35 € | | | K2018.1280450 | A | pro závitový otvor | 28 | 28 | M5 | 26 | 7,5 | 450 | 464 | 1169 | 385 | 6 | | | 309,00 € | | | K2018.1280530 | A | pro závitový otvor | 28 | 28 | M5 | 26 | 7,5 | 530 | 548 | 1107 | 325 | 7 | | | 342,82 € | | | K2018.1350370 | A | pro závitový otvor | 35 | 35 | M6 | 34 | 10 | 370 | 406 | 1025 | 718 | 5 | | | 313,57 € | | | K2018.1350450 | A | pro závitový otvor | 35 | 35 | M6 | 34 | 10 | 450 | 494 | 1250 | 793 | 6 | | | 365,57 € | | | K2018.1350530 | A | pro závitový otvor | 35 | 35 | M6 | 34 | 10 | 530 | 558 | 1685 | 728 | 7 | | | 397,19 € | | | K2018.1350610 | A | pro závitový otvor | 35 | 35 | M6 | 34 | 10 | 610 | 646 | 1908 | 626 | 8 | | | 446,81 € | | | K2018.1430450 | A | pro závitový otvor | 43 | 43 | M8 | 44 | 13,5 | 450 | 486 | 1828 | 1279 | 6 | | | 464,79 € | | | K2018.1430530 | A | pro závitový otvor | 43 | 43 | M8 | 44 | 13,5 | 530 | 556 | 2375 | 1434 | 7 | | | 498,64 € | | | K2018.1430610 | A | pro závitový otvor | 43 | 43 | M8 | 44 | 13,5 | 610 | 626 | 2934 | 1300 | 8 | | | 557,12 € | | | K2018.1430770 | A | pro závitový otvor | 43 | 43 | M8 | 44 | 13,5 | 770 | 796 | 3055 | 1016 | 10 | | | 667,82 € | | | K2018.1430930 | A | pro závitový otvor | 43 | 43 | M8 | 44 | 13,5 | 930 | 966 | 2506 | 833 | 12 | | | 735,47 € | | | K2018.2280210 | B | se zapuštěným otvorem | 28 | 28 | M5 | 26 | 7,5 | 210 | 232 | 432 | 302 | 3 | | | 207,38 € | | | K2018.2280370 | B | se zapuštěným otvorem | 28 | 28 | M5 | 26 | 7,5 | 370 | 380 | 968 | 471 | 5 | | | 277,35 € | | | K2018.2280450 | B | se zapuštěným otvorem | 28 | 28 | M5 | 26 | 7,5 | 450 | 464 | 1169 | 385 | 6 | | | 309,00 € | | | K2018.2280530 | B | se zapuštěným otvorem | 28 | 28 | M5 | 26 | 7,5 | 530 | 548 | 1107 | 325 | 7 | | | 342,82 € | | | K2018.2350370 | B | se zapuštěným otvorem | 35 | 35 | M6 | 34 | 10 | 370 | 406 | 1025 | 718 | 5 | | | 313,57 € | | | K2018.2350450 | B | se zapuštěným otvorem | 35 | 35 | M6 | 34 | 10 | 450 | 494 | 1250 | 793 | 6 | | | 365,57 € | | | K2018.2350530 | B | se zapuštěným otvorem | 35 | 35 | M6 | 34 | 10 | 530 | 558 | 1685 | 728 | 7 | | | 397,19 € | | | K2018.2350610 | B | se zapuštěným otvorem | 35 | 35 | M6 | 34 | 10 | 610 | 646 | 1908 | 626 | 8 | | | 446,81 € | | | K2018.2430450 | B | se zapuštěným otvorem | 43 | 43 | M8 | 44 | 13,5 | 450 | 486 | 1828 | 1279 | 6 | | | 464,79 € | | | K2018.2430530 | B | se zapuštěným otvorem | 43 | 43 | M8 | 44 | 13,5 | 530 | 556 | 2375 | 1434 | 7 | | | 498,64 € | | | K2018.2430610 | B | se zapuštěným otvorem | 43 | 43 | M8 | 44 | 13,5 | 610 | 626 | 2934 | 1300 | 8 | | | 557,12 € | | | K2018.2430770 | B | se zapuštěným otvorem | 43 | 43 | M8 | 44 | 13,5 | 770 | 796 | 3055 | 1016 | 10 | | | 667,82 € | | | K2018.2430930 | B | se zapuštěným otvorem | 43 | 43 | M8 | 44 | 13,5 | 930 | 966 | 2506 | 833 | 12 | | | 735,47 € | |
|
| Dostupnost Zde můžete ověřit dostupnost výrobku. |
|
